Серия CFA.

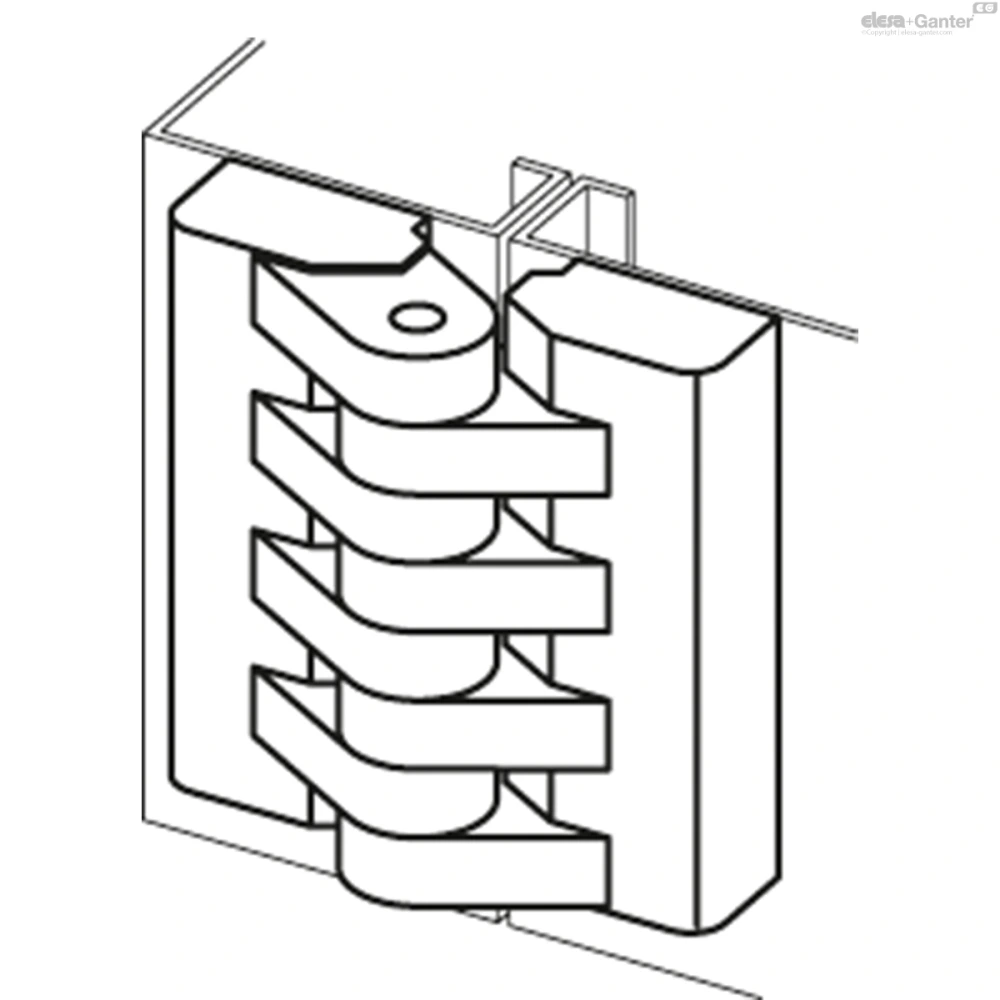

CFA-B-p

Петли

Технополимер

Втулки с резьбовым отверстием и резьбовыми шпильками

Таблица (PDF)

Исполнения серии CFA.

CFA-B

Петли

Технополимер

CFA-B-CH

Петли

Технополимер

CFA-B-SH

Петли

Технополимер

CFA-B-p

Петли

Технополимер

CFA-CH

Петли

Технополимер

CFA-SH

Петли

Технополимер

CFA-TI-SH

Петли

Технополимер

CFA-p

Петли

Технополимер

CFA-p-CH

Петли

Технополимер

CFA-p-SH

Петли

Технополимер

CFA-B-p

Таблица моделей — Петли

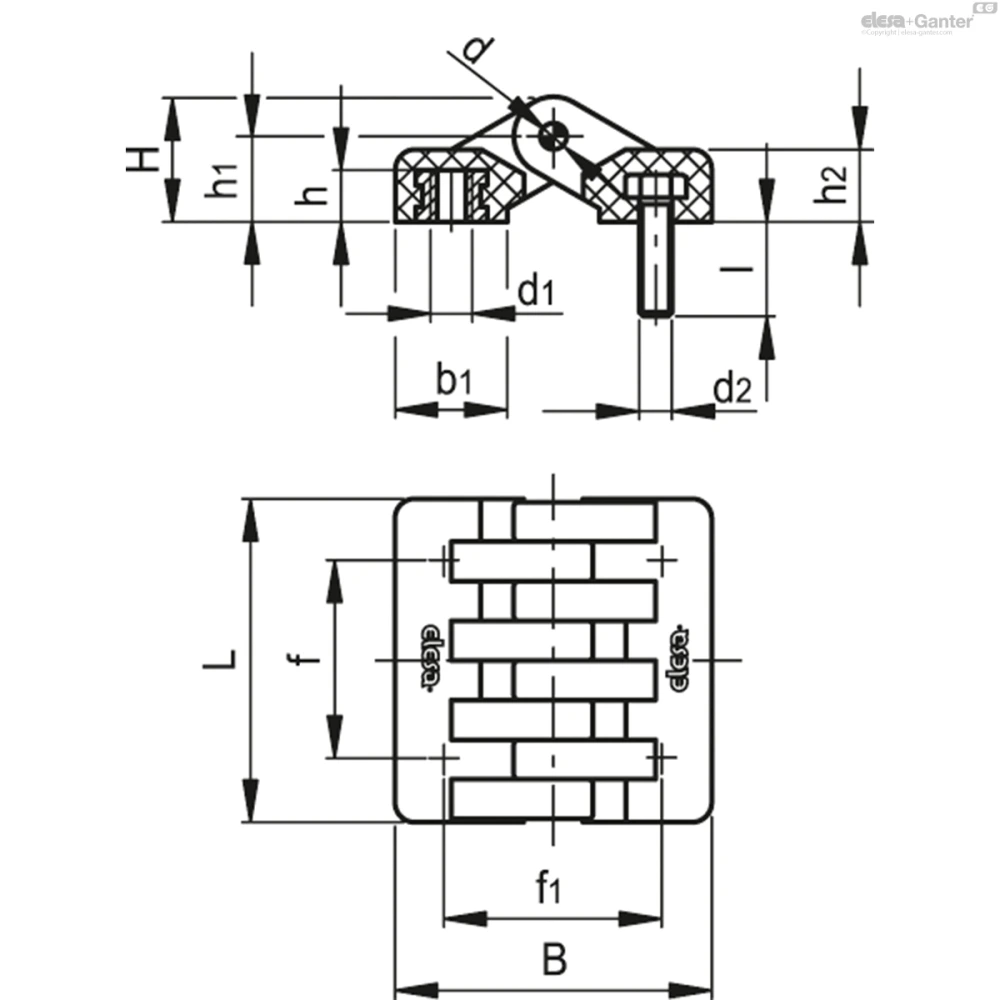

Артикул	Описание	L	A	d₁	h	d₂	l	f±0.25	f₁ ±0.25	H	h₁	h₂	b₁	d	C#[Nm]	Вес (г)
422141	CFA.49 B-M5-p-M5x14	49.5	48	M5	8.5	M5	14	30	31	19	13	11	17	4	5	43
422241	CFA.65 B-M6-p-M6x18	65	64	M6	10.5	M6	18	40	40	23	15	13.5	24	5	5	88
422341	CFA.97 B-M10-p-M10x20	96.5	97.5	M10	15	M10	20	59.5	62.5	35	23	20.5	35	8	5	318

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокостойкий технополимер на основе полиамида (PA), черный цвет, матовая отделка. Серый цвет RAL 7040 (C33) только для исполнения CFA-SH.

Вращающийся штифт

Нержавеющая сталь AISI 303.

Стандартные исполнения

CFA-B: латунные никелированные вставки с резьбовым отверстием.
CFA-p: стальные никелированные резьбовые шпильки.
CFA-SH: сквозные отверстия для винтов с потайной головкой.
CFA-TI-SH: сквозные отверстия для винтов с потайной головкой и задний корпус для размещения головки резьбовых вставок.
CFA-CH: сквозные отверстия для винтов с цилиндрической головкой.
CFA-B-p: латунные никелированные вставки с резьбовым отверстием и стальные никелированные резьбовые шпильки.
CFA-B-SH: латунные никелированные вставки с резьбовым отверстием и сквозные отверстия для винтов с потайной головкой.
CFA-B-CH: латунные никелированные вставки с резьбовым отверстием и сквозные отверстия для винтов с цилиндрической головкой.
CFA-p-SH: стальные никелированные резьбовые шпильки и сквозные отверстия для винтов с потайной головкой.
CFA-p-CH: стальные никелированные резьбовые шпильки и сквозные отверстия для винтов с цилиндрической головкой.

Общая информация

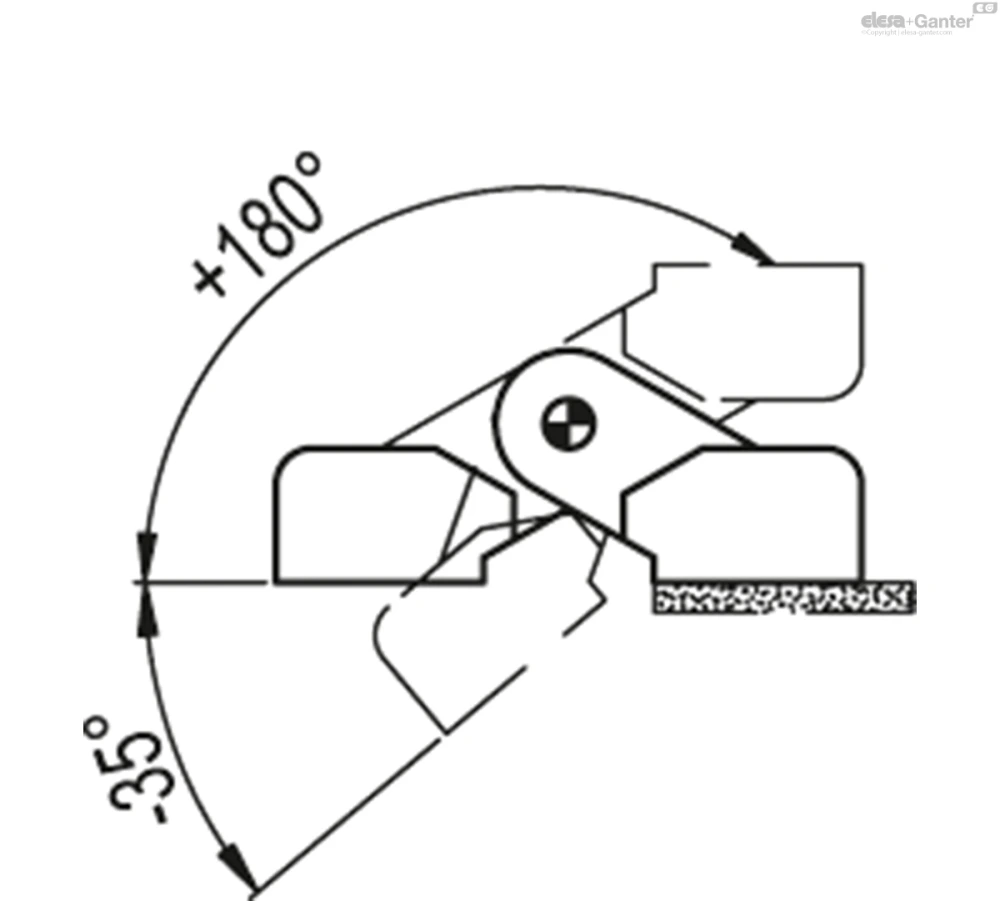

Угол поворота (приблизительное значение)

Макс. 215° (-35° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFA.40 B-M4	200	2050	240	2220	100	730
CFA.40 SH-4	130	2080	290	2030	280	1520
CFA.40 CH-4	137	1800	230	1760	180	1330
CFA.49 B-M5	400	3770	440	3070	170	1470
CFA.49 B-M6	330	3250	470	3250	110	1540
CFA.49 p-M5x14	370	3070	360	1970	200	1680
CFA.49 SH-5	300	2960	310	2880	320	2490
CFA.49 CH-5	360	3080	310	2530	250	1620
CFA.49 B-M5-p-M5x14	370	3070	360	1970	200	1470
CFA.49 B-M5-SH-5	400	2960	280	2880	170	1470
CFA.49 B-M5-CH-5	360	3080	320	2530	170	1470
CFA.49 p-M5x14-SH-5	370	2960	280	1970	200	1680
CFA.49 p-M5x14-CH-5	360	3070	320	1970	200	1620
CFA.65 B-M6	640	4570	690	5670	220	2280
CFA.65 p-M6x18	510	5890	460	6620	220	3190
CFA.65 SH-6	520	4760	720	6270	240	4180
CFA.65 CH-6	510	5280	490	5790	260	3190
CFA.65 B-M6-p-M6x18	510	4570	460	5670	220	2280
CFA.65 B-M6-SH-6	640	4570	690	5670	220	2280
CFA.65 B-M6-CH-6	510	4570	490	5670	220	2280
CFA.65 p-M6x18-SH-6	510	4760	460	6270	220	3190
CFA.65 p-M6x18-CH-6	510	5280	460	5790	220	3190
CFA.97 B-M10	970	7660	2120	17940	590	5210
CFA.97 p-M10x20	890	5950	1730	16190	460	3690
CFA.97 SH-10	1110	6730	1230	10460	510	4100
CFA.97 CH-10	1050	4860	2060	13670	540	4760
CFA.97 B-M10-p-M10x20	890	5950	1730	16190	460	3690
CFA.97 B-M10-SH-10	970	6730	1230	10460	510	4110
CFA.97 B-M10-CH-10	970	4860	2060	13670	540	4760
CFA.97 p-M10x20-SH-10	890	5950	1230	10460	460	3690
CFA.97 p-M10x20-CH-10	890	4860	1730	13670	460	3690

Инструкции по использованию

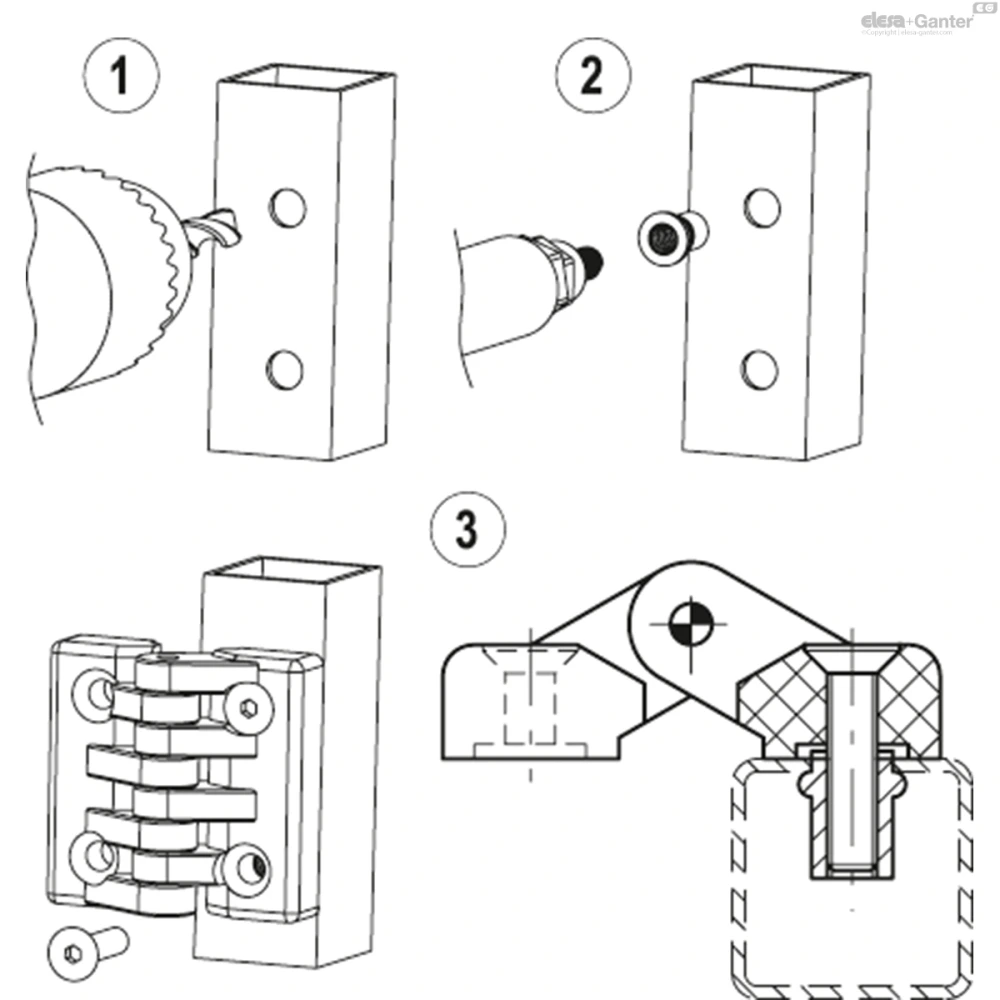

Инструкции по монтажу для CFA-TI-SH

Просверлите отверстие в двери/дверной раме диаметром, соответствующим используемой резьбовой вставке.
Закрепите резьбовую вставку на двери/дверной раме с помощью клепальной машины.
Установите петлю на дверь/дверную раму, затянув винт в резьбовую вставку.

Другие исполнения

Исполнение CFK.

Фальш петля выполнена из цельного корпуса без вращающегося штифта. Она может использоваться для блокировки фиксированных панелей, когда необходимо получить тот же эстетический эффект.
