Серия CFAX.
CFAX-CH
Петли
Вращающийся штифт из технополимера
Сквозные отверстия, винты с шестигранной головкой
Исполнения серии CFAX.
Изображения

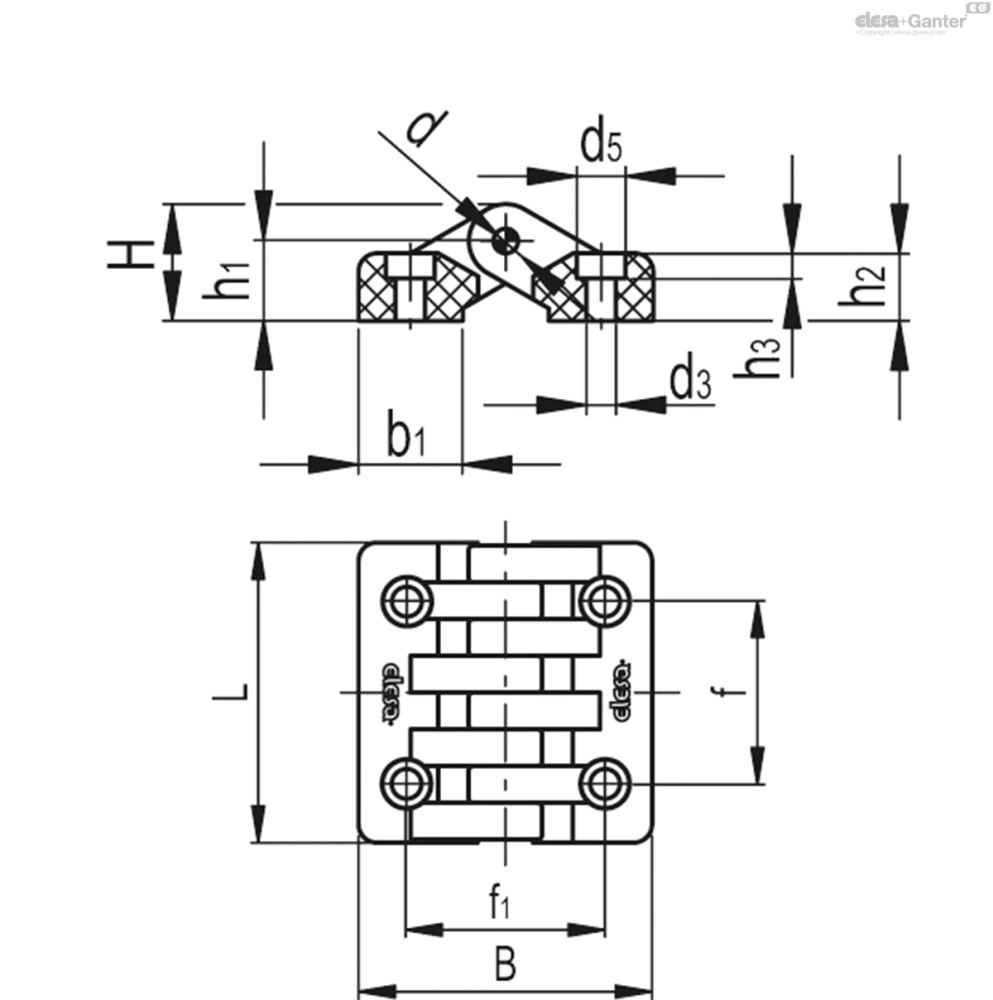

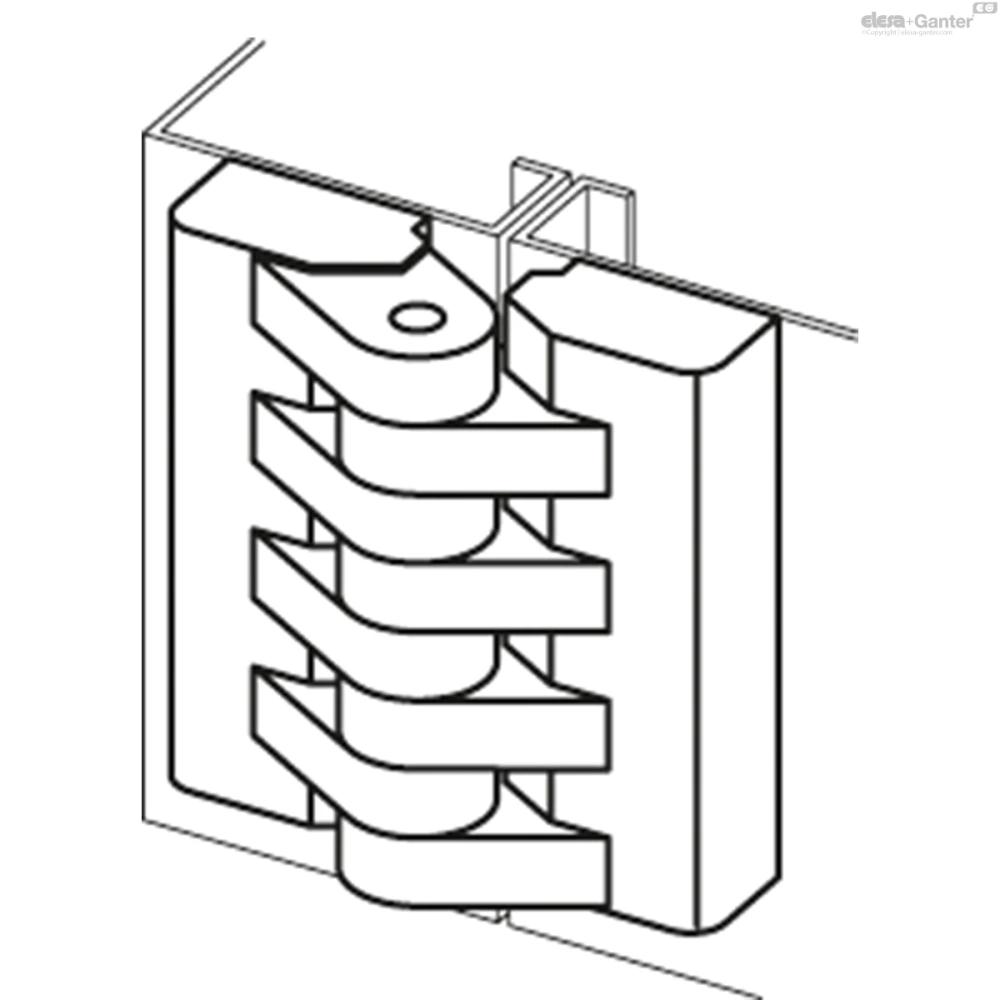

Схемы
CFAX-CH
Таблица моделей — Петли
Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.
Вращающийся штифт
Технополимер на основе ацетальной смолы (POM), черный цвет.
Стандартные исполнения
- CFAX-B: латунные никелированные вставки с резьбовым отверстием.
- CFAX-p: стальные никелированные резьбовые шпильки.
- CFAX-SH: сквозные отверстия для винтов с потайной головкой.
- CFAX-CH: сквозные отверстия для винтов с цилиндрической головкой.
Общая информация

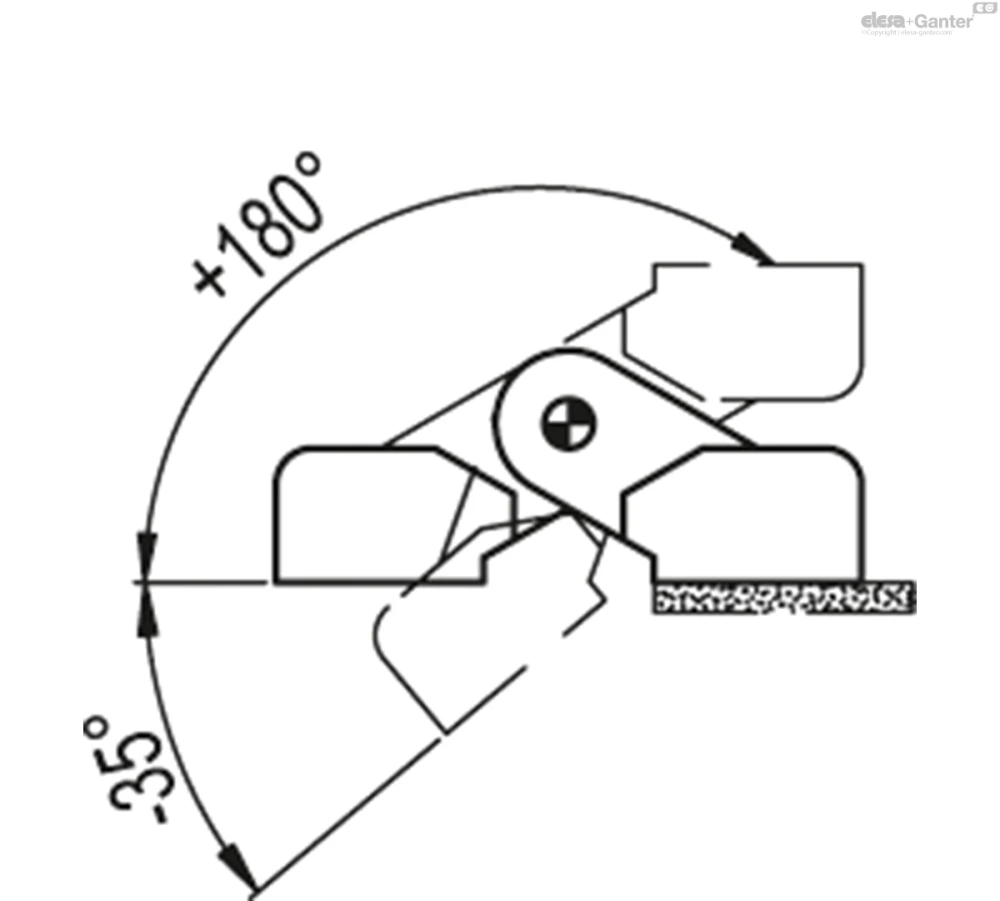

Угол поворота (приблизительное значение)
Макс. 215° (-35° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFAX.40 B-M4 | 200 | 1850 | 240 | 2000 | 100 | 560 |
| CFAX.40 SH-4 | 130 | 1870 | 290 | 1800 | 280 | 1370 |
| CFAX.40 CH-4 | 137 | 1340 | 230 | 1580 | 180 | 1200 |
| CFAX.49 B-M5 | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49 p-M5x14 | 370 | 3070 | 360 | 2400 | 200 | 900 |
| CFAX.49 SH-5 | 300 | 2660 | 310 | 2600 | 320 | 2240 |
| CFAX.49 CH-5 | 360 | 2480 | 310 | 2270 | 250 | 1460 |
| CFAX.65 B-M6 | 640 | 4000 | 690 | 4400 | 220 | 1400 |
| CFAX.65 p-M6x18 | 510 | 5800 | 460 | 4500 | 220 | 3190 |
| CFAX.65 SH-6 | 520 | 4300 | 720 | 4800 | 240 | 3760 |
| CFAX.65 CH-6 | 510 | 3700 | 490 | 5200 | 260 | 2870 |
Другие исполнения
Другие варианты исполнения
CFK.: Фальш петля из цельного корпуса.
