Серия CFAX-IP
CFAX-p-IP
Петли с кольцевым уплотнением
Класс защиты вплоть до IP69K, технополимер
Резьбовые шпильки
Исполнения серии CFAX-IP
Изображения
Схемы

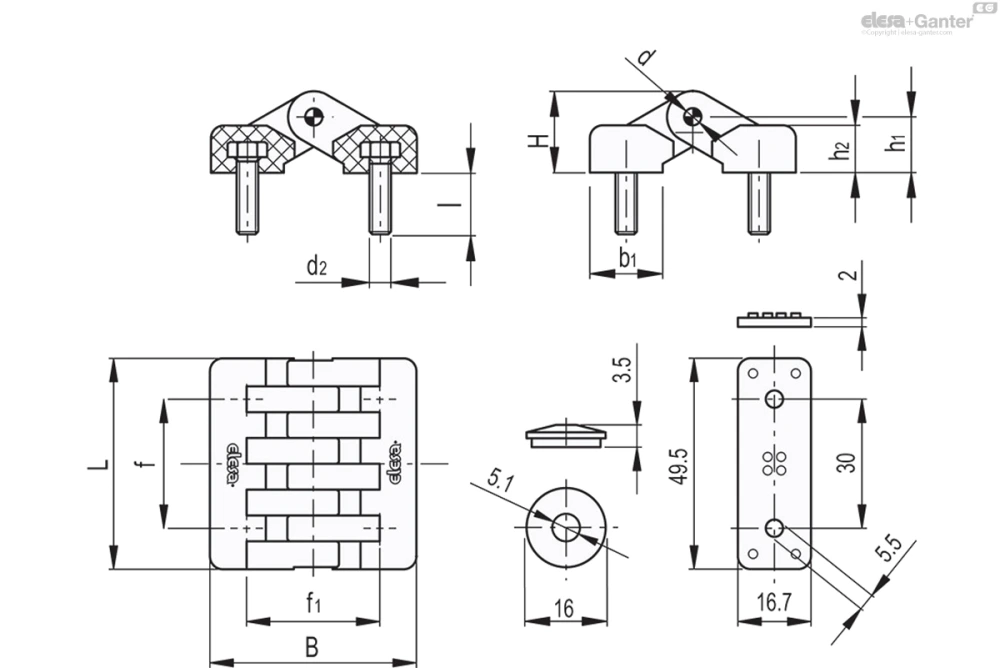

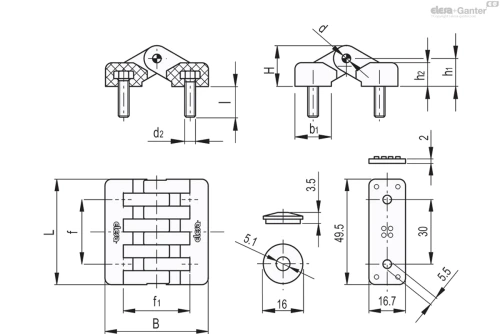

CFAX-p-IP
Таблица моделей — Петли с кольцевым уплотнением
| Артикул | Описание | L | A | d2 | l | f±0.25 | f1 ±0.25 | H | h1 | h2 | b1 | d | C#[Nm] | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 422458 | CFAX.49-p-M5x14-IP | 49.5 | 48 | M5 | 14 | 30 | 31 | 19 | 13 | 11 | 17 | 4 | 5 | 57 |
Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая отделка.
Вращающийся штифт
Технополимер на основе ацетальной смолы (POM), черный цвет.
Уплотнительные кольца
Синтетический каучук NBR с твёрдостью по Шору 70, чёрный цвет, поставляются в разобранном виде.
Уплотнительные шайбы
Нержавеющая сталь A2 с уплотнительным кольцом из вулканизированного этилен-пропиленового каучука, поставляются в разобранном виде.
Стандартные исполнения
- CFAX-B-IP: втулки из никелированной латуни с резьбовым отверстием.
- CFAX-p-IP: резьбовые шпильки из никелированной стали.
Общая информация
Угол поворота (приблизительное значение)

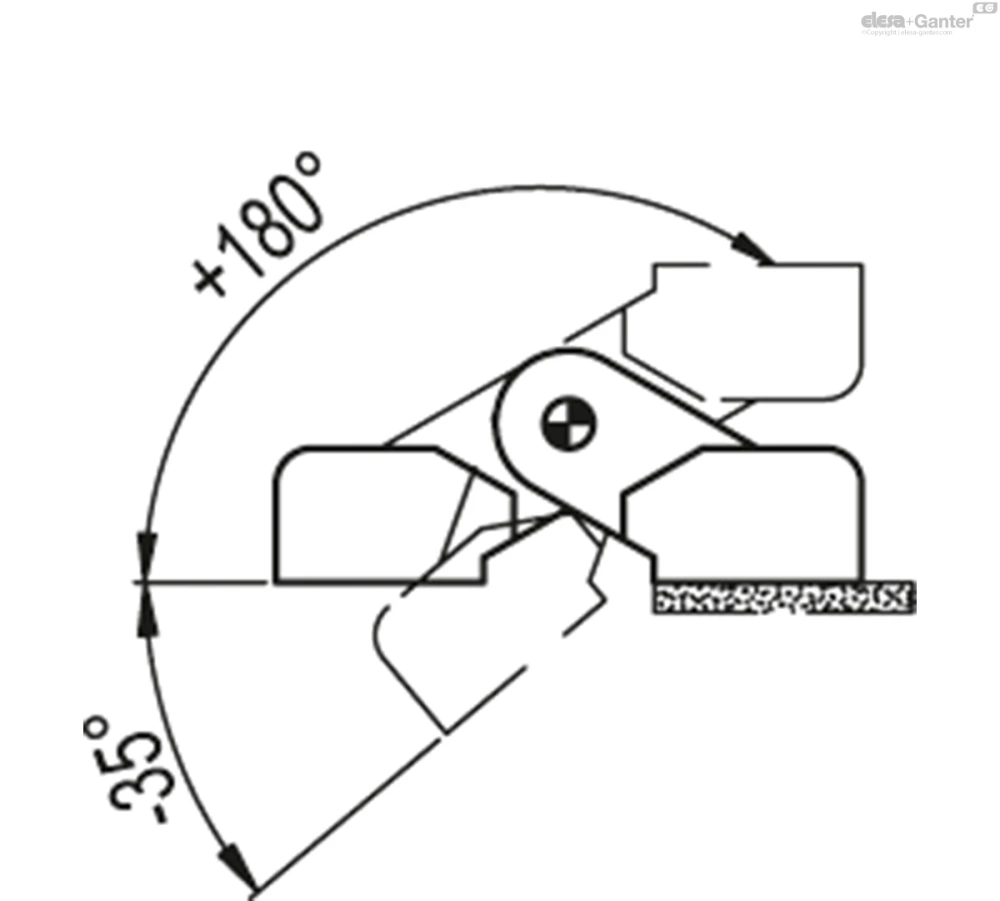

Макс. 215° (-35° и + 180°, где 0° - это условие, при котором две соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Особенности
Петли CFAX-IP обеспечивают герметичность с классом защиты вплоть до IP69K.
Класс защиты обеспечивается в обоих направлениях: снаружи защиты внутрь и наоборот.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFAX.49-B-M5-IP | 400 | 2400 | 440 | 2760 | 170 | 1320 |
| CFAX.49-p-M5x14-IP | 370 | 3070 | 360 | 2400 | 200 | 900 |
Инструкции по использованию

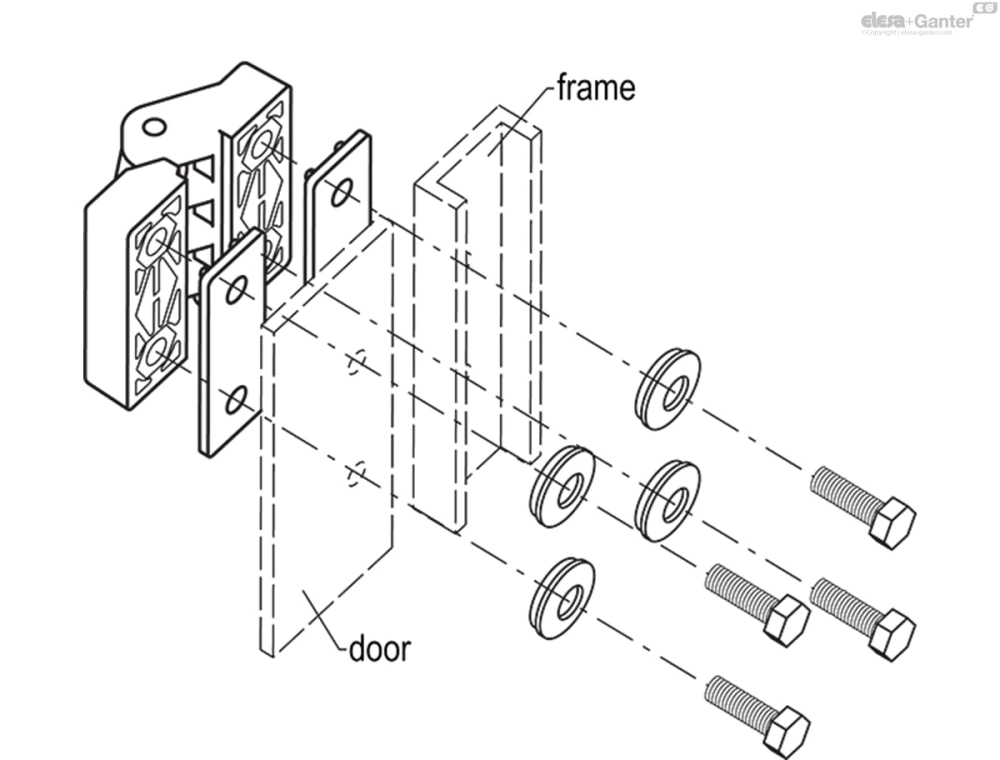

Инструкции по монтажу
- Установите прямоугольные кольцевые уплотнения за петлёй.
- Установите петлю с внешней стороны двери.
- Совместите уплотнительные шайбы с крепёжными отверстиями, причём уплотнительное кольцо должно быть направлено на дверь.
- Зафиксируйте петлю при помощи винта необходимой длины исходя из толщины двери (CFAX-B-IP) или при помощи гайки (CFAX-p-IP).
Вопрос о продукции
Спросите о серии CFAX-p-IP — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
