Серия CFC.

CFC.

Тонкая петля

Технополимер

Тонкая петля

Таблица (PDF)

CFC.

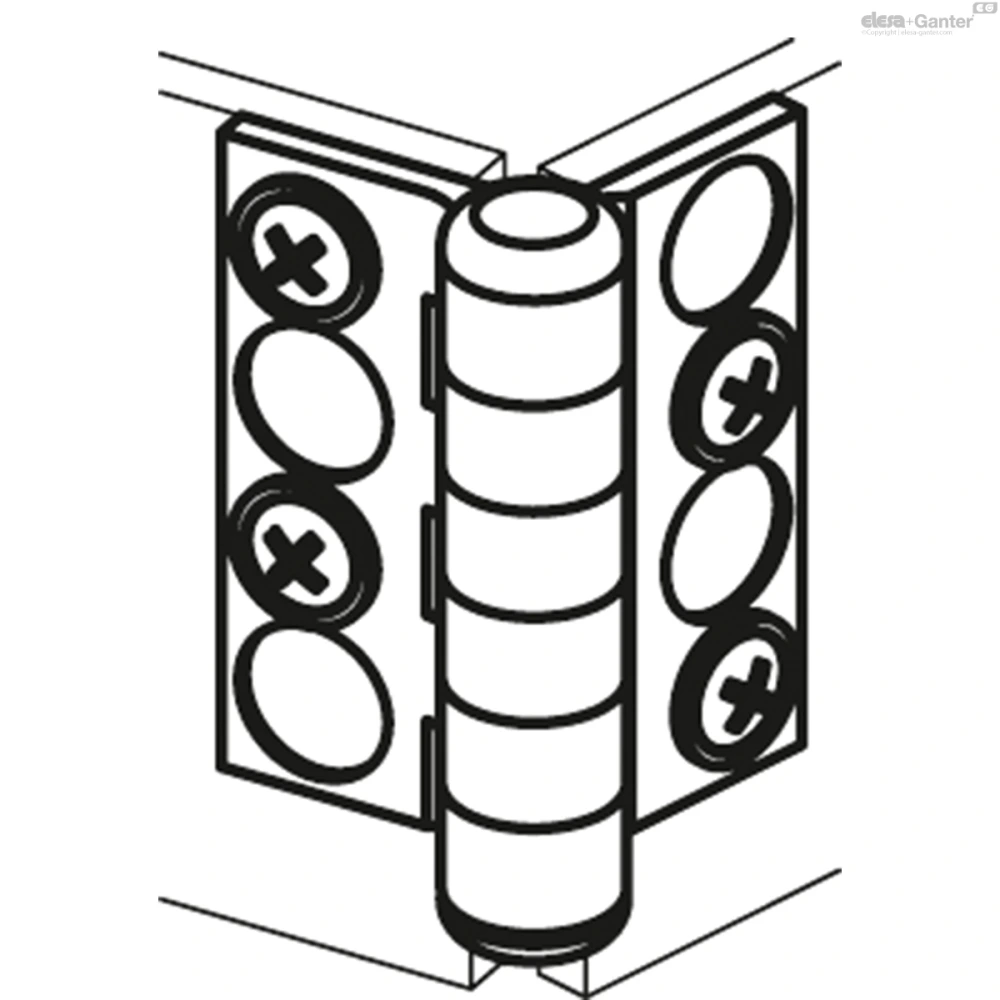

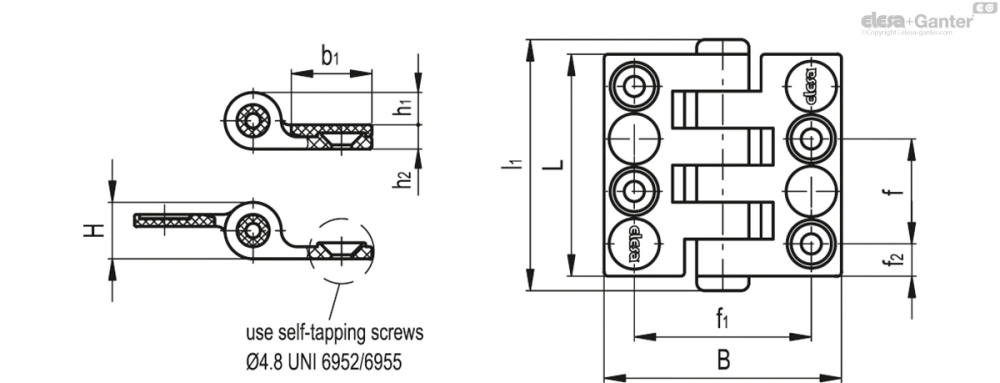

Таблица моделей — Тонкая петля

Артикул	Описание	L	A	f±0.25	f₁ ±0.25	f₂	H	h₁	h₂	l₁	b₁	Сквозные отверстия	C#[Nm]	Вес (г)	В корзину
422611	CFC.55 SH-5	55	59	26.1	43.7	8	14	8	6	62	20	4.8	5	21

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Поворотная ось и заглушки

Технополимер на основе полиацеталя (PОМ).

Стандартное исполнение

Сквозные отверстия для саморезных винтов с потайной головкой диаметром 4,8 мм.

Общая информация

Особенности и области применения

Полностью изготовленная из технополимера и не имеющая металлических деталей, эта петля подходит для применения на машинах и оборудовании в тех отраслях, где законы или различные гигиенические, климатические и экологические факторы требуют использования коррозионно-стойких материалов.

При замене оси вращения из технополимера на металлическую ось соответствующей формы петля становится пригодной для управления предохранительным микровыключателем, установленным на конструкции, на которой расположена петля.

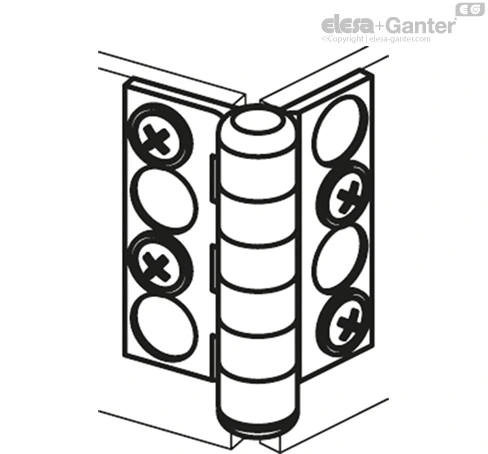

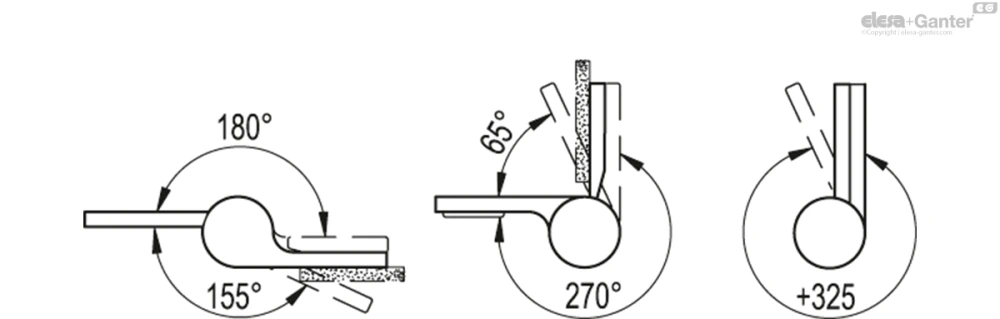

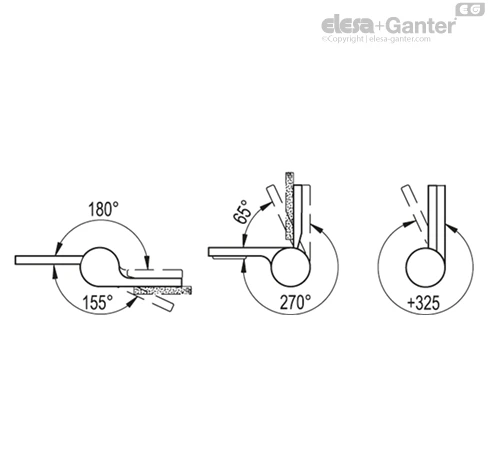

Угол поворота (приблизительное значение)

Петли CFC. имеют максимальный угол поворота 325°. В зависимости от типа сборки, угол поворота двери может быть уменьшен.

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации-.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°

Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFC.55 SH-5	750	1500	890	1770	180	270
