Серия VTT-RC

VTT-SST-p-RC

Цельнолитые лепестковые ручки

с эластичным фиксатором, технополимер

резьбовая шпилька из нержавеющей стали AISI 304

__logo__ELE_OD__ INOX - STAINLESS STEELТехнополимер со вставками из нержавеющей стали или полностью из нержавеющей стали AISI 303, 304 или 316. Отличная коррозионная стойкость для применения в секторах, где правовые нормы требуют обязательного использования коррозионно-стойких материалов, таких как пищевая, химическая и фармацевтическая промышленности, или для использования на открытом воздухе с неблагоприятными условиями окружающей среды. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Технополимер на основе полиацеталя Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VTT-RC

VTT-B-RC

VTT-B-RC

Цельнолитые лепестковые ручки

с эластичным фиксатором, технополимер
VTT-SST-RC

VTT-SST-RC

Цельнолитые лепестковые ручки

с эластичным фиксатором, технополимер
VTT-SST-p-RC

VTT-SST-p-RC

Цельнолитые лепестковые ручки

с эластичным фиксатором, технополимер
VTT-p-RC

VTT-p-RC

Цельнолитые лепестковые ручки

с эластичным фиксатором, технополимер

Изображения

VTT-SST-p-RC — Цельнолитые лепестковые ручки

Схемы

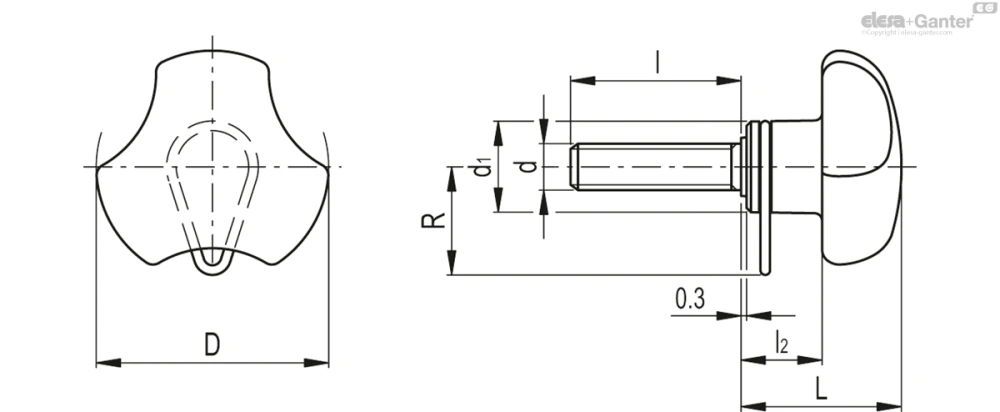

Схема VTT-SST-p-RC

VTT-SST-p-RC

Таблица моделей — Цельнолитые лепестковые ручки

Артикул Описание
В корзину
196621 VTT.25-SST-p-M5x10-RC 25 M5 20 12 10 10 20 9
196622 VTT.25-SST-p-M5x16-RC 25 M5 20 12 16 10 20 17
196623 VTT.25-SST-p-M5x20-RC 25 M5 20 12 20 10 20 9
196624 VTT.25-SST-p-M5x25-RC 25 M5 20 12 25 10 20 17
196651 VTT.32-SST-p-M6x16-RC 32 M6 23 14 16 11.5 21 23
196652 VTT.32-SST-p-M6x20-RC 32 M6 23 14 20 11.5 21 23
196654 VTT.32-SST-p-M6x25-RC 32 M6 23 14 25 11.5 21 23
196681 VTT.40-SST-p-M8x20-RC 40 M8 27 16 20 13.5 21.5 38
196683 VTT.40-SST-p-M8x30-RC 40 M8 27 16 30 13.5 21.5 38
196684 VTT.40-SST-p-M8x40-RC 40 M8 27 16 40 13.5 21.5 35
196711 VTT.50-SST-p-M10x20-RC 50 M10 30 19 20 15 22.5 63
196713 VTT.50-SST-p-M10x30-RC 50 M10 30 19 30 15 22.5 63
196714 VTT.50-SST-p-M10x40-RC 50 M10 30 19 40 15 22.5 63
196715 VTT.50-SST-p-M10x45-RC 50 M10 30 19 45 15 22.5 75
196743 VTT.60-SST-p-M12x40-RC 60 M12 34 22.5 40 18 24 104
196745 VTT.60-SST-p-M12x50-RC 60 M12 34 22.5 50 18 24 110
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Фиксатор из эластичного технополимера на основе ацеталя (POM), черный цвет.

Стандартные исполнения

  • VTT-B-RC: втулка из латуни с глухим резьбовым отверстием.
  • VTT-SST-RC: втулка из нержавеющей стали AISI 304 с глухим резьбовым отверстием.
  • VTT-p-RC: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
  • VTT-SST-p-RC: резьбовая шпилька из нержавеющей стали AISI 304 с плоским торцом и фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Вариант исполнения для случаев, когда необходимо исключить потерю ручки.

Эластичный фиксатор, расположенный в пазу поворотной ручки, может свободно вращаться.

Эргономичная форма с тремя лепестками и глубокими выемками обеспечивает надёжный захват также для ручек небольшого размера,обеспечивая эффективное сцепление даже с рабочими перчатками.

Конструкция без полостей с тыльной стороны, обычно используемая для уменьшения толщины, предотвращает накопление антисанитарных отложений, облегчая процесс чистки. Ручки данной модели особенно подходят для установки на агрегаты и оборудование, компоненты которых должны регулярно проходить очистку струями воды или пара.

Аксессуары

Аксессуары по запросу

  • CT-S шариковые цепи из технополимера и нержавеющей стали.
  • GN 111 шариковые цепи из нержавеющей стали и латуни.
  • CV-T удерживающие тросы из полиэтилена и нержавеющей стали.
  • GN 111.2 удерживающие тросы из нержавеющей стали.
  • GN 111.4 удерживающие тросы из полиуретана и нержавеющей стали.
