Серия VTT-LP
VTT-p-LP
Цельнолитые лепестковые ручки
с удерживающей цепочкой из технополимера
Резьбовая шпилька из оцинкованной стали
Исполнения серии VTT-LP
VTT-B-LP
Цельнолитые лепестковые ручки
с удерживающей цепочкой из технополимера
VTT-SST-LP
Цельнолитые лепестковые ручки
с удерживающей цепочкой из технополимера
VTT-SST-p-LP
Цельнолитые лепестковые ручки
с удерживающей цепочкой из технополимера
VTT-p-LP
Цельнолитые лепестковые ручки
с удерживающей цепочкой из технополимера
Изображения

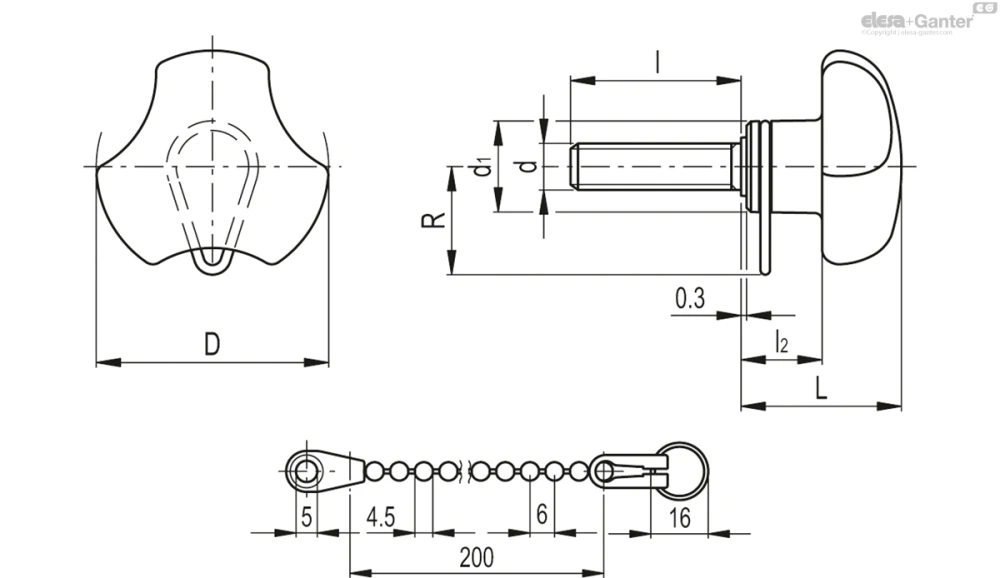

Схемы
VTT-p-LP
Таблица моделей — Цельнолитые лепестковые ручки
| Артикул | Описание |
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| 168151 | VTT.25-p-M5x10-LP | 25 | M5 | 20 | 12 | 10 | 10 | 20 | 16 | |
| 168152 | VTT.25-p-M5x16-LP | 25 | M5 | 20 | 12 | 16 | 10 | 20 | 16 | |
| 168153 | VTT.25-p-M5x20-LP | 25 | M5 | 20 | 12 | 20 | 10 | 20 | 16 | |
| 168154 | VTT.25-p-M5x25-LP | 25 | M5 | 20 | 12 | 25 | 10 | 20 | 18 | |
| 168252 | VTT.32-p-M6x16-LP | 32 | M6 | 23 | 14 | 16 | 11.5 | 21 | 23 | |
| 168253 | VTT.32-p-M6x20-LP | 32 | M6 | 23 | 14 | 20 | 11.5 | 21 | 23 | |
| 168254 | VTT.32-p-M6x25-LP | 32 | M6 | 23 | 14 | 25 | 11.5 | 21 | 24 | |
| 168255 | VTT.32-p-M6x30-LP | 32 | M6 | 23 | 14 | 30 | 11.5 | 21 | 25 | |
| 168371 | VTT.40-p-M8x20-LP | 40 | M8 | 27 | 16 | 20 | 13.5 | 21.5 | 36 | |
| 168372 | VTT.40-p-M8x25-LP | 40 | M8 | 27 | 16 | 25 | 13.5 | 21.5 | 33 | |
| 168373 | VTT.40-p-M8x30-LP | 40 | M8 | 27 | 16 | 30 | 13.5 | 21.5 | 39 | |
| 168375 | VTT.40-p-M8x40-LP | 40 | M8 | 27 | 16 | 40 | 13.5 | 21.5 | 33 | |
| 168481 | VTT.50-p-M10x20-LP | 50 | M10 | 30 | 19 | 20 | 15 | 22.5 | 55 | |
| 168482 | VTT.50-p-M10x25-LP | 50 | M10 | 30 | 19 | 25 | 15 | 22.5 | 58 | |
| 168483 | VTT.50-p-M10x30-LP | 50 | M10 | 30 | 19 | 30 | 15 | 22.5 | 64 | |
| 168485 | VTT.50-p-M10x40-LP | 50 | M10 | 30 | 19 | 40 | 15 | 22.5 | 64 | |
| 168486 | VTT.50-p-M10x45-LP | 50 | M10 | 30 | 19 | 45 | 15 | 22.5 | 65 | |
| 168523 | VTT.60-p-M12x30-LP | 60 | M12 | 34 | 22.5 | 30 | 18 | 24 | 94 | |
| 168525 | VTT.60-p-M12x40-LP | 60 | M12 | 34 | 22.5 | 40 | 18 | 24 | 102 | |
| 168527 | VTT.60-p-M12x50-LP | 60 | M12 | 34 | 22.5 | 50 | 18 | 24 | 108 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стопорное кольцо из эластичного технополимера на основе ацеталя (POM), чёрный цвет.
Удерживающая цепочка
Цепь с шариковыми звеньями и фиксаторами из технополимера на основе полиацеталя (POM), черный цвет.
Двойное кольцо из вороненой нержавеющей стали (обработка поверхности по технологии NERINOX).
Фиксатор крепится к поверхности саморезом ø 4,8 мм (стандарт UNI EN ISO 7050), либо винтом с потайной головкой M5 (стандарт UNI EN ISO 10642).
Стандартные исполнения
- VTT-B-LP: втулка из латуни с глухим резьбовым отверстием.
- VTT-SST-LP: втулка из нержавеющей стали AISI 304 с глухим резьбовым отверстием.
- VTT-p-LP: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
- VTT-SST-p-LP: резьбовая шпилька из нержавеющей стали AISI 304 с плоским торцом и фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Вариант исполнения для случаев, когда необходимо исключить потерю ручки.
Эластичное стопорное кольцо, установленное в пазе поворотной ручки, может свободно вращаться. Навитое кольцо соединяет эластичное стопорное кольцо с цепью.
Эргономичная форма с тремя лепестками и глубокими выемками обеспечивает надёжный захват также для ручек небольшого размера,обеспечивая эффективное сцепление даже с рабочими перчатками.
Конструкция без углублений с внутренней стороны предотвращает скапливание загрязнений и облегчает очистку. Ручки данной модели особенно подходят для установки на агрегаты и оборудование, компоненты которых должны регулярно проходить очистку струями воды или пара.
Другие исполнения
Специальные исполнения доступны по запросу
- Цепи различной длины.
- Ручка с удерживающим тросиком CV-T из полиэтилена чёрного цвета.
- Ручка с тросиком из нержавеющей стали GN 111 GN 111.2 GN 111.4, GN 111 GN 111.2 GN 111.4 и GN 111 GN 111.2 GN 111.4.
