Ручки цельнолитые

Технополимер – материал, простой в очистке

Резьбовая шпилька

Таблица (PDF)

Исполнения серии VTT-CLEAN

VTT-CLEAN

Ручки цельнолитые

Технополимер – материал, простой в очистке

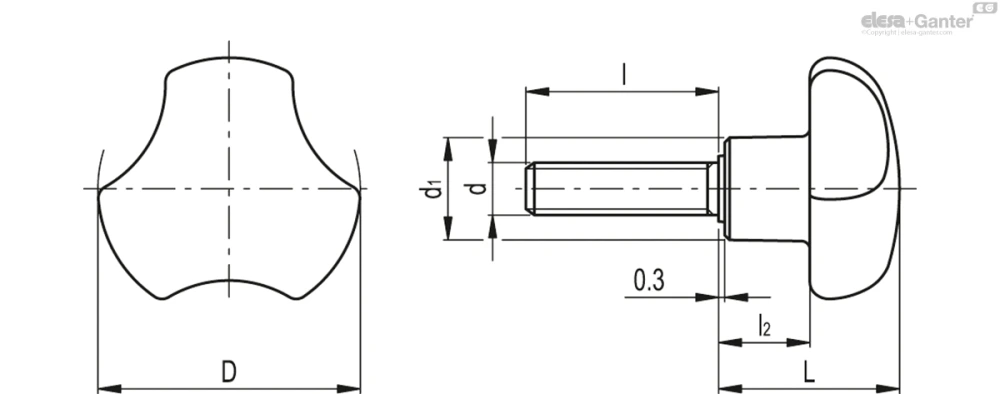

VTT-p-CLEAN

Ручки цельнолитые

Технополимер – материал, простой в очистке

VTT-p-CLEAN

Таблица моделей — Ручки цельнолитые

Артикул	Описание	D	d_6g	L	d₁	l	l₂	Вес (г)
151754	VTT.25-SST-p-M5x10 CLEAN	25	M5	20	12	10	10	8
151755	VTT.25-SST-p-M5x16 CLEAN	25	M5	20	12	16	10	11
151764	VTT.32-SST-p-M6x16 CLEAN	32	M6	23	14	16	11.5	22
151765	VTT.32-SST-p-M6x20 CLEAN	32	M6	23	14	20	11.5	18
151766	VTT.32-SST-p-M6x30 CLEAN	32	M6	23	14	30	11.5	20
151774	VTT.40-SST-p-M8x20 CLEAN	40	M8	27	16	20	13.5	30
151776	VTT.40-SST-p-M8x30 CLEAN	40	M8	27	16	30	13.5	33
151777	VTT.40-SST-p-M8x40 CLEAN	40	M8	27	16	40	13.5	40
151783	VTT.50-SST-p-M10x20 CLEAN	50	M10	30	19	20	15	53
151785	VTT.50-SST-p-M10x30 CLEAN	50	M10	30	19	30	15	63
151786	VTT.50-SST-p-M10x40 CLEAN	50	M10	30	19	40	15	63
151796	VTT.60-SST-p-M12x30 CLEAN	60	M12	34	22.5	30	18	96
151797	VTT.60-SST-p-M12x40 CLEAN	60	M12	34	22.5	40	18	111
151798	VTT.60-SST-p-M12x50 CLEAN	60	M12	34	22.5	50	18	117

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, белый цвет (подобно RAL 9002), матовая поверхность.

Стандартные исполнения

VTT-CLEAN: втулка из нержавеющей стали AISI 304 с глухим резьбовым отверстием.

VTT-p-CLEAN: резьбовая шпилька из нержавеющей стали AISI 304 с плоским торцом и фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Эргономичная форма с тремя лепестками и глубокими выемками обеспечивает надёжный захват также для ручек небольшого размера,обеспечивая эффективное сцепление даже с рабочими перчатками.

Конструкция без полостей с тыльной стороны, обычно используемая для уменьшения толщины, предотвращает накопление антисанитарных отложений, облегчая процесс чистки. Ручки данной модели особенно подходят для установки на агрегаты и оборудование, компоненты которых должны регулярно проходить очистку струями воды или пара.
