Серия VTT

VTT-p

Ручки цельнолитые

Технополимер, легкоочищаемые

Резьбовая шпилька из оцинкованной стали

Таблица (PDF)

Исполнения серии VTT

VTT

Ручки цельнолитые

Технополимер, легкоочищаемые

VTT-SST

Ручки цельнолитые

Технополимер, легкоочищаемые

VTT-SST-p

Ручки цельнолитые

Технополимер, легкоочищаемые

VTT-p

Ручки цельнолитые

Технополимер, легкоочищаемые

VTT-p

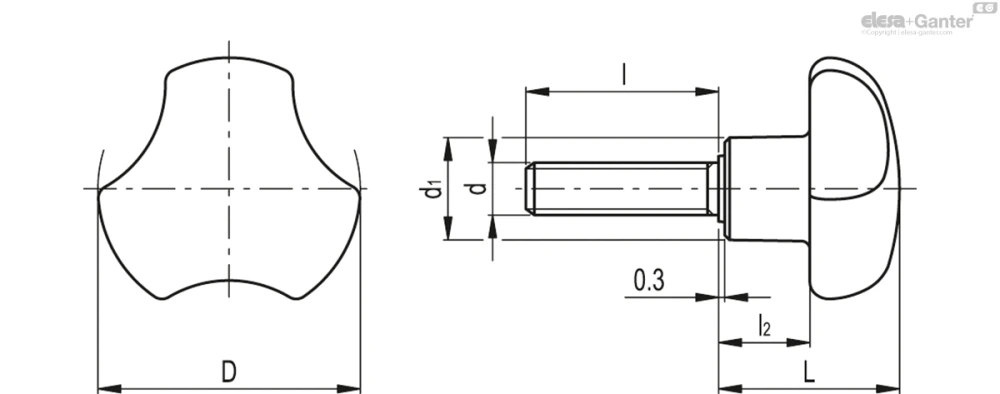

Таблица моделей — Ручки цельнолитые

Артикул	Описание	D	d_6g	L	d₁	l	l₂	Вес (г)
167131	VTT.25-p-M4x6	25	M4	20	12	6	10	8
167132	VTT.25-p-M4x10	25	M4	20	12	10	10	8
167151	VTT.25-p-M5x10	25	M5	20	12	10	10	8
167152	VTT.25-p-M5x16	25	M5	20	12	16	10	9
167153	VTT.25-p-M5x20	25	M5	20	12	20	10	10
167154	VTT.25-p-M5x25	25	M5	20	12	25	10	11
167171	VTT.25-p-M6x10	25	M6	20	12	10	10	9
167172	VTT.25-p-M6x16	25	M6	20	12	16	10	11
167173	VTT.25-p-M6x20	25	M6	20	12	20	10	12
167174	VTT.25-p-M6x25	25	M6	20	12	25	10	9
167175	VTT.25-p-M6x30	25	M6	20	12	30	10	9
167176	VTT.25-p-M6x35	25	M6	20	12	35	10	9
167251	VTT.32-p-M6x10	32	M6	23	14	10	11.5	17
167252	VTT.32-p-M6x16	32	M6	23	14	16	11.5	17
167253	VTT.32-p-M6x20	32	M6	23	14	20	11.5	18
167255	VTT.32-p-M6x25	32	M6	23	14	25	11.5	19
167254	VTT.32-p-M6x30	32	M6	23	14	30	11.5	19
167257	VTT.32-p-M6x35	32	M6	23	14	35	11.5	18
167258	VTT.32-p-M6x40	32	M6	23	14	40	11.5	18
167259	VTT.32-p-M6x45	32	M6	23	14	45	11.5	20
167272	VTT.32-p-M8x16	32	M8	23	14	16	11.5	22
167273	VTT.32-p-M8x20	32	M8	23	14	20	11.5	23
167274	VTT.32-p-M8x25	32	M8	23	14	25	11.5	18
167275	VTT.32-p-M8x30	32	M8	23	14	30	11.5	18
167276	VTT.32-p-M8x35	32	M8	23	14	35	11.5	18
167351	VTT.40-p-M6x10	40	M6	27	16	10	13.5	30
167353	VTT.40-p-M6x16	40	M6	27	16	16	13.5	30
167355	VTT.40-p-M6x20	40	M6	27	16	20	13.5	30
167357	VTT.40-p-M6x25	40	M6	27	16	25	13.5	30
167359	VTT.40-p-M6x30	40	M6	27	16	30	13.5	30
167361	VTT.40-p-M6x40	40	M6	27	16	40	13.5	30
167370	VTT.40-p-M8x16	40	M8	27	16	16	13.5	30
167371	VTT.40-p-M8x20	40	M8	27	16	20	13.5	30
167372	VTT.40-p-M8x25	40	M8	27	16	25	13.5	30
167373	VTT.40-p-M8x30	40	M8	27	16	30	13.5	33
167374	VTT.40-p-M8x35	40	M8	27	16	35	13.5	30
167375	VTT.40-p-M8x40	40	M8	27	16	40	13.5	40
167377	VTT.40-p-M8x50	40	M8	27	16	50	13.5	30
167380	VTT.40-p-M8x55	40	M8	27	16	55	13.5	30
167378	VTT.40-p-M8x60	40	M8	27	16	60	13.5	43
167379	VTT.40-p-M8x70	40	M8	27	16	70	13.5	46
167441	VTT.50-p-M8x16	50	M8	30	19	16	15	53
167443	VTT.50-p-M8x20	50	M8	30	19	20	15	53
167445	VTT.50-p-M8x25	50	M8	30	19	25	15	53
167447	VTT.50-p-M8x30	50	M8	30	19	30	15	53
167449	VTT.50-p-M8x40	50	M8	30	19	40	15	47
167451	VTT.50-p-M8x45	50	M8	30	19	45	15	53
167453	VTT.50-p-M8x50	50	M8	30	19	50	15	53
167455	VTT.50-p-M8x60	50	M8	30	19	60	15	58
167481	VTT.50-p-M10x20	50	M10	30	19	20	15	53
167482	VTT.50-p-M10x25	50	M10	30	19	25	15	53
167483	VTT.50-p-M10x30	50	M10	30	19	30	15	63
167484	VTT.50-p-M10x35	50	M10	30	19	35	15	73
167485	VTT.50-p-M10x40	50	M10	30	19	40	15	63
167486	VTT.50-p-M10x45	50	M10	30	19	45	15	70
167488	VTT.50-p-M10x55	50	M10	30	19	55	15	71
167521	VTT.60-p-M10x20	60	M10	34	22.5	20	18	91
167522	VTT.60-p-M10x25	60	M10	34	22.5	25	18	91
167523	VTT.60-p-M10x30	60	M10	34	22.5	30	18	91
167525	VTT.60-p-M10x40	60	M10	34	22.5	40	18	91
167527	VTT.60-p-M10x50	60	M10	34	22.5	50	18	83
167541	VTT.60-p-M12x20	60	M12	34	22.5	20	18	73
167542	VTT.60-p-M12x25	60	M12	34	22.5	25	18	91
167543	VTT.60-p-M12x30	60	M12	34	22.5	30	18	91
167544	VTT.60-p-M12x35	60	M12	34	22.5	35	18	106
167545	VTT.60-p-M12x40	60	M12	34	22.5	40	18	99
167547	VTT.60-p-M12x50	60	M12	34	22.5	50	18	105
167548	VTT.60-p-M12x60	60	M12	34	22.5	60	18	91

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Стандартные исполнения

VTT: втулка из латуни с глухим резьбовым отверстием.
VTT-SST: втулка из нержавеющей стали AISI 304 с глухим резьбовым отверстием.
VTT-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
VTT-SST-p: резьбовая шпилька из нержавеющей стали AISI 304, плоский торец с фаской согласно стандарту UNI 947: ISO 4753 (см. Технические данные).

Общая информация

Особенности и области применения

Эргономичная форма с тремя лепестками и глубокими выемками обеспечивает надёжный захват также для ручек небольшого размера,обеспечивая эффективное сцепление даже с рабочими перчатками. Конструкция без углублений с внутренней стороны предотвращает скапливание загрязнений и облегчает очистку. Ручки данной модели особенно подходят для установки на агрегаты и оборудование, компоненты которых должны регулярно проходить очистку струями воды или пара.
