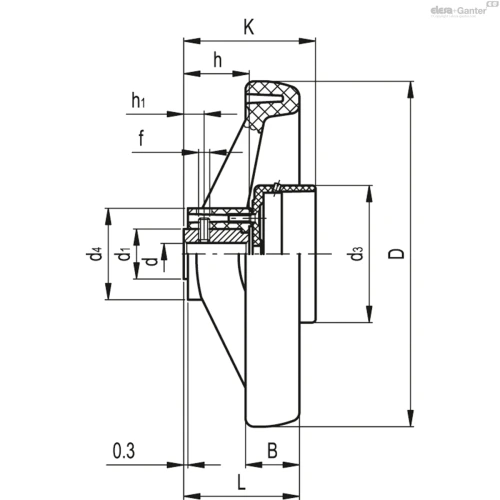

Схемы
CE.33311-R
Технические характеристики — Ручки для индикаторов положения
- D
- 250
- L
- 70
- dH7
- 20
- h
- 38
- d1
- 35
- d3
- 76
- d4
- 58
- f
- M8
- h1
- 12
- A
- 32
- K
- 74
- Weight (in g)
- 743
- Комбинации датчиков маховика
- GA02 - GA12 - GW12
- Вес (г)
- 743
Основные характеристики
Материал
Высокоэластичный технополимер на основе полипропилена (PP), чёрный цвет, матовая отделка.
Корпус индикатора
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Вращающаяся ручка
I.621+x из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- VRTP-GXX2: без ручки.
- VRTP-GXX2+I: с ручкой
Исполнения: K с отверстием и пазом в соответствии с DIN 6885/1, допустимое отклонение.
- VRTP-GXX2-K: без ручки.
- VRTP-GXX2+I-K: с вращающейся ручкой.
Общая информация
Выбор индикаторов (заказывается отдельно)
Двухспицевые маховики VRTP-XX могут использоваться с аналоговыми и цифроаналоговыми гравитационными индикаторами.
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажу для гравитационных индикаторов G.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Исполнение с ручным сбросом: считывание показаний индикатора может быть сброшено в любом положении в диапазоне расположения, так чтобы дальнейшие показания могли быть соотнесены с точкой сброса. Для сброса показаний поворачивайте корпус индикатора, пока два указателя не достигнут нулевого положения при сохранении неподвижности положения корпуса индикатора. Таким образом, соответствующее положение (фаза) между индикатором и маховиком может быть изменено применением небольшого усилия, но достаточного, чтобы избежать любого случайного смещения фазы.
