Серия VLS.

VLS-B

Лепестковые поворотные ручки с функцией защиты

Технополимер

Втулка, резьбовое отверстие

Таблица (PDF)

Исполнения серии VLS.

VLS-B

Лепестковые поворотные ручки с функцией защиты

Технополимер

VLS-SST-p

Лепестковые поворотные ручки с функцией защиты

Технополимер

VLS-B

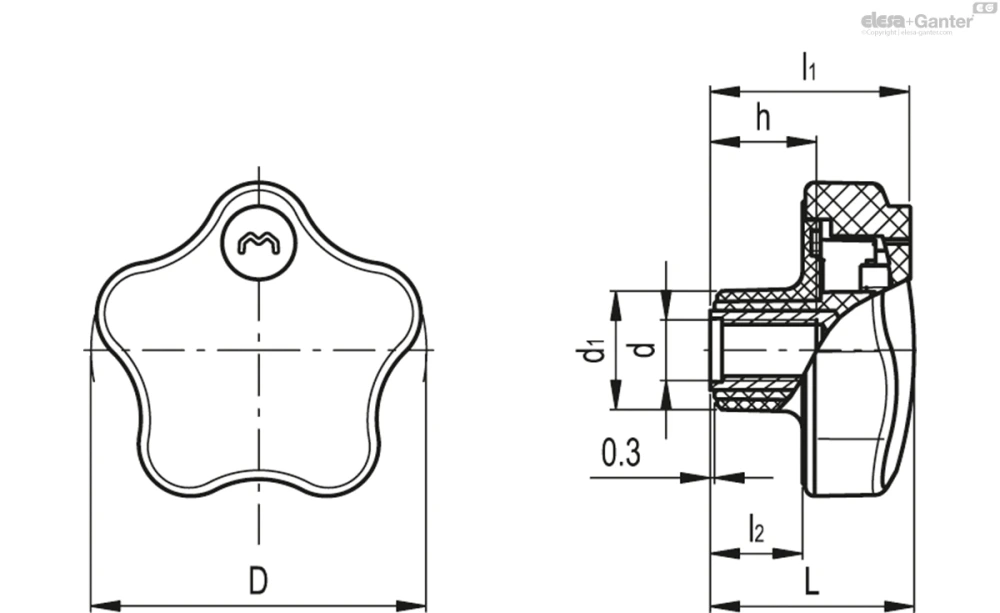

Таблица моделей — Лепестковые поворотные ручки с функцией защиты

Артикул	Описание	D	d_6H	L	d₁	l₁	l₂	h	Вес (г)
76501	VLS.42 B-M6	41.5	M6	30	16.5	29.5	14.5	12	26
76502	VLS.42 B-M8	41.5	M8	30	16.5	29.5	14.5	13	26
76551	VLS.55 B-M8	55	M8	33	19	32	15	13	39
76552	VLS.55 B-M10	55	M10	33	19	32	15	17	44

3D-модель Технические данные (PDF)

Основные характеристики

Лепестковая ручка с запрессованным колпачком

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая поверхность, прорезь для ключа, защищающая от взлома.

Фланец

Технополимер, ультразвуковая сварка.

Зажимной элемент

Технополимер на основе полиацеталя (POM), черный цвет, матовая отделка.

Стандартные исполнения

VLS-B: втулка из латуни с глухим резьбовым отверстием.
VLS-SST-p: шпилька из нержавеющей стали AISI 304 с плоским торцом и фаской по стандарту UNI 947: ISO 4753 (см. Технические данные).

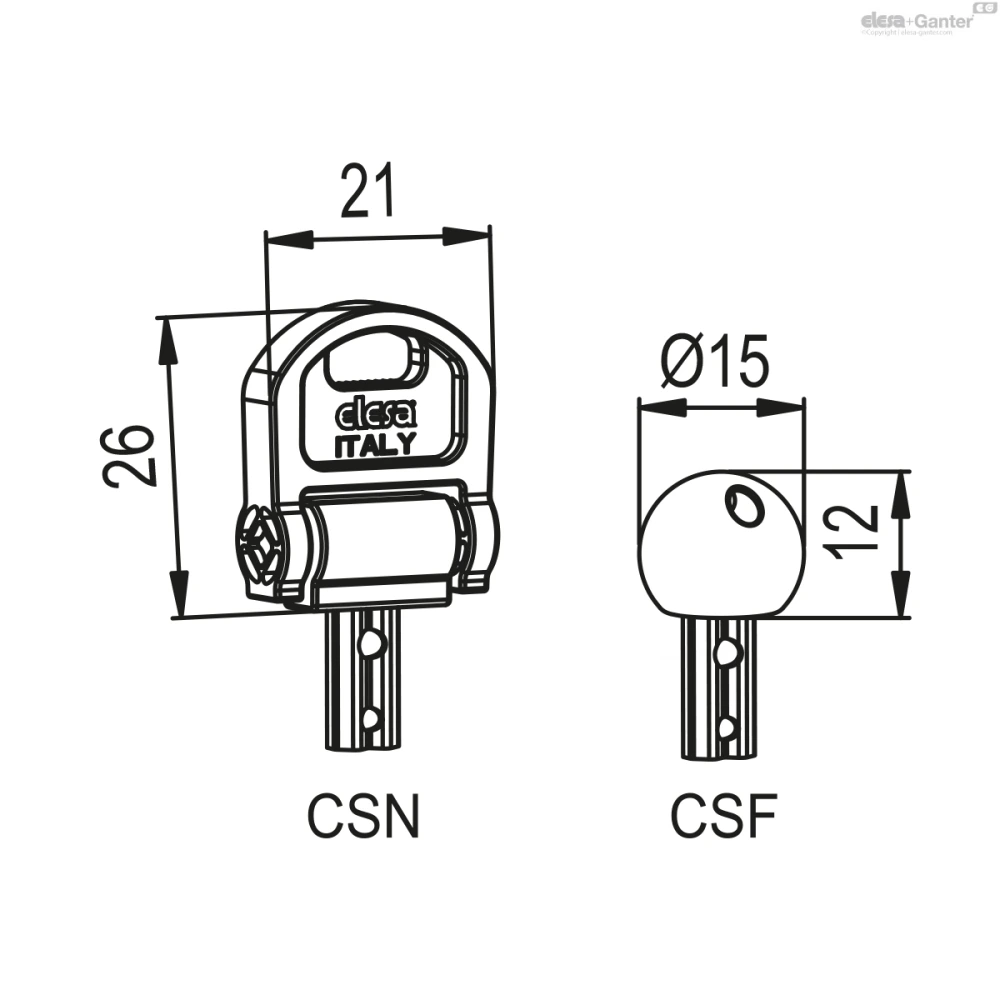

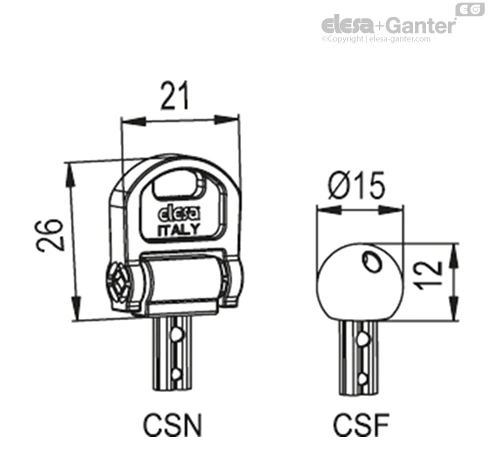

Ключ безопасности (заказывается отдельно)

CSN складной ключ из технополимера на основе полиацеталя (POM), красный цвет, вставка из нержавеющей стали для защиты от несанкционированного вмешательства.

CSF шаровидный ключ из технополимера на основе полиамида (PA), красный цвет, вставка из нержавеющей стали для защиты от несанкционированного вмешательства.

По запросу и при достаточном количестве ключи безопасности могут быть поставлены также и в черном цвете.

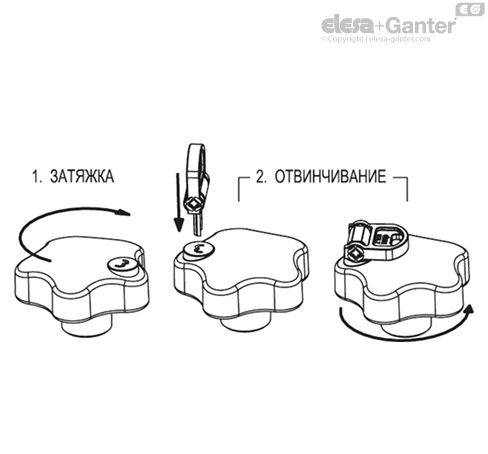

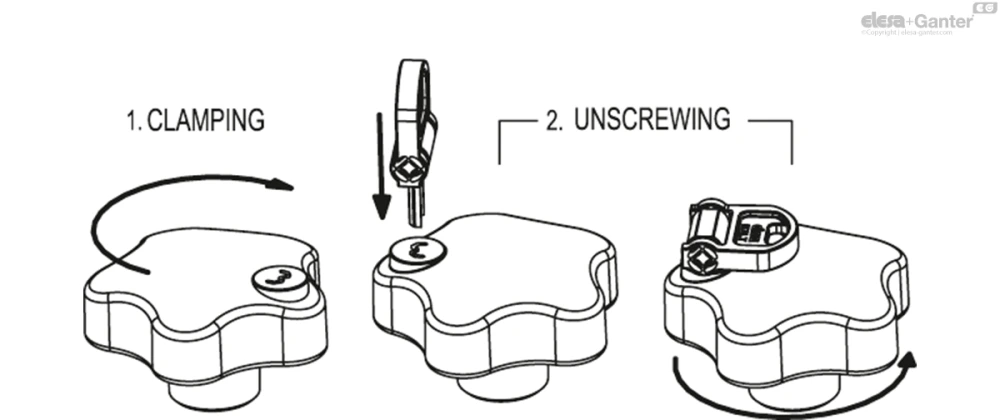

Функция защитной блокировки

Лепестковые ручки модели VLS, блокируемые ключом, предназначены для установки там, где требуется исключить несанкционированный доступ. Без ключа, вставленного в паз, ручка проворачивается без зацепления.

Зажатие: работает по принципу стандартных ручек - просто закрутите ручку, не вставляя защитный ключ.
Отвинчивание: вставьте ключ в паз, не поворачивая его, и открутите ручку.
