Маховики для датчиков положения

Дюропласт

Таблица (PDF)

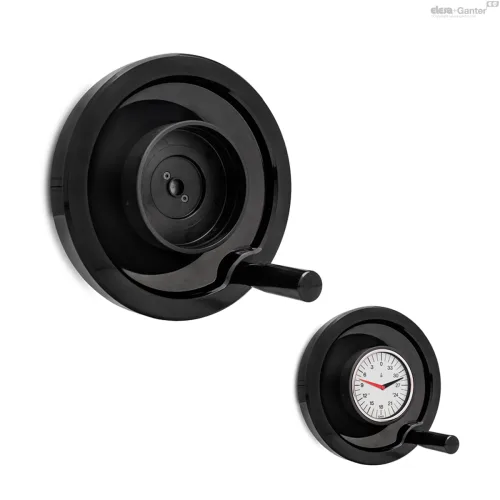

VDN-XX — Маховики для датчиков положения

VDN-XX

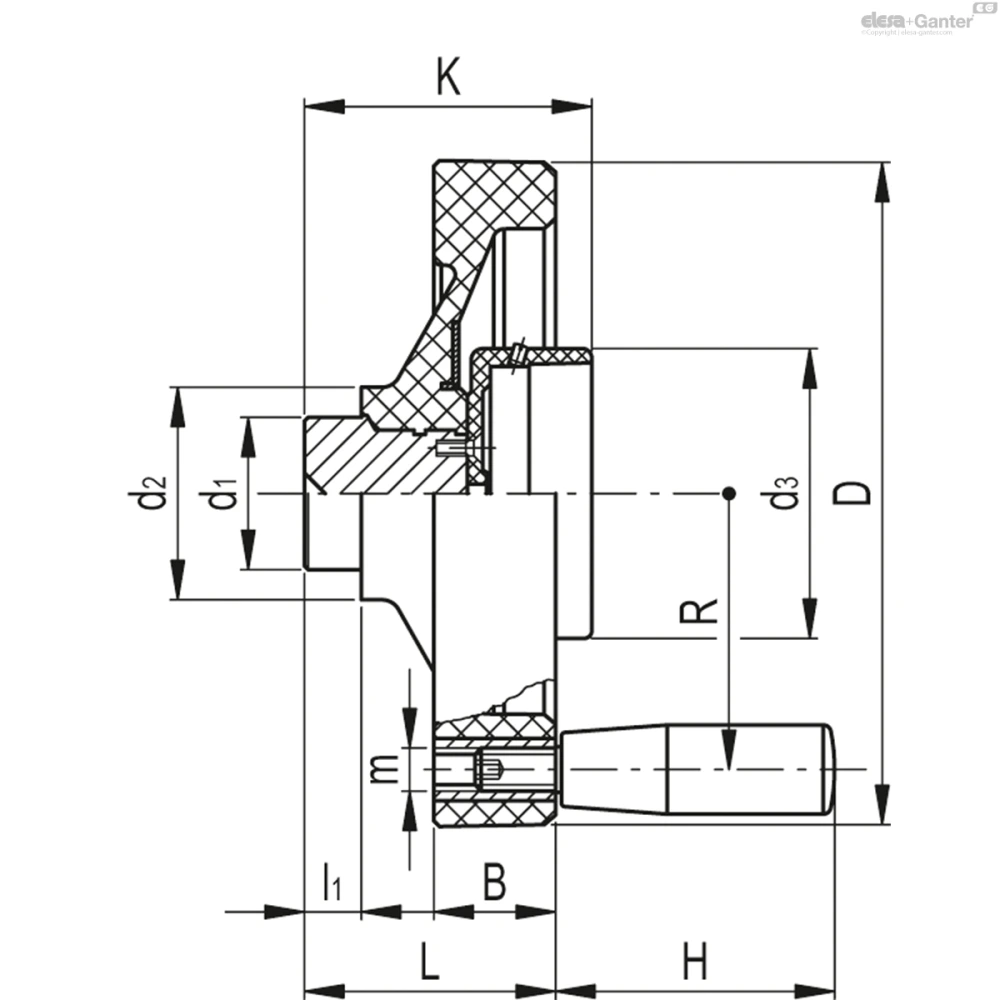

Таблица моделей — Маховики для датчиков положения

Артикул	Описание	D	L	dmax	pmax	d₁	d₂	d₃	l₁	A	K	H	m	R	Вес (г)
CE.32121	VDN.250-GXX5+I	249	76	34	25	49	70	122	15	36	86	90	M10	106	2329
CE.32126	VDN.300-GXX5+I	301	87	42	35	58	82	122	18	36	98	90	M10	132	3161
CE.32131	VDN.350-GXX5+I	350	92	42	35	58	90	122	18	38	98	102	M10	157	4336

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Высокопрочный дюропласт на основе фенола (PF), чёрный цвет, глянцевая отделка.

Корпус индикатора

SC-XX- технополимер на основе полиамида (PA), армированный стекловолокном, чёрного цвета, матовое покрытие.

Вращающаяся ручка

I.301+x- сделано из дюропласта, чёрного цвета, поверхность глянцевая.

Стандартное исполнение

Гнездо из стали с чёрной оксидной плёнкой, непросверленное.

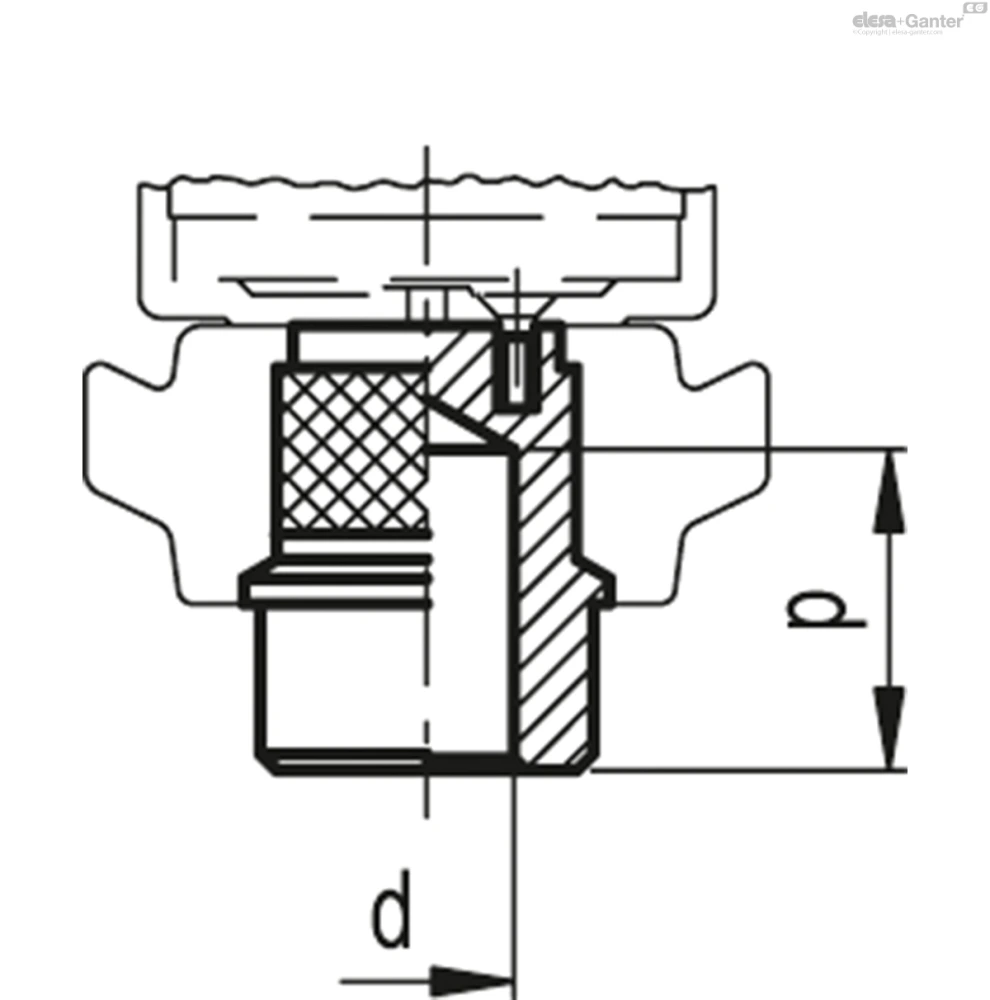

См. таблицу для значений диаметра max d и максимальной глубины p для сверления.

Общая информация

Выбор индикаторов (заказывается отдельно)

VDN-XX цельнолитой маховик можно использовать с аналоговыми гравитационными индикаторами GA05.

Смотрите также "Инструкции по монтажу"для гравитационных индикаторов.

Специальные исполнения доступны по запросу

Исполнение с ручным сбросом: считывание показаний индикатора может быть сброшено в любом положении в диапазоне расположения, так чтобы дальнейшие показания могли быть соотнесены с точкой сброса. Для сброса показаний поворачивайте корпус индикатора, пока два указателя не достигнут нулевого положения при сохранении неподвижности положения корпуса индикатора. Таким образом, соответствующее положение (фаза) между индикатором и маховиком может быть изменено применением небольшого усилия, но достаточного, чтобы избежать любого случайного смещения фазы.
