Серия VCTS-Z
VCTS-Z-p
Лепестковые поворотные ручки с функцией защиты
Технополимер, нажимное действие
Стальной резьбовой винт покрытый черной оксидной пленкой
Исполнения серии VCTS-Z
VCTS-Z
Лепестковые поворотные ручки с функцией защиты
Технополимер, нажимное действие
VCTS-Z-SST
Лепестковые поворотные ручки с функцией защиты
Технополимер, нажимное действие
VCTS-Z-SST-p
Лепестковые поворотные ручки с функцией защиты
Технополимер, нажимное действие
VCTS-Z-p
Лепестковые поворотные ручки с функцией защиты
Технополимер, нажимное действие
Изображения

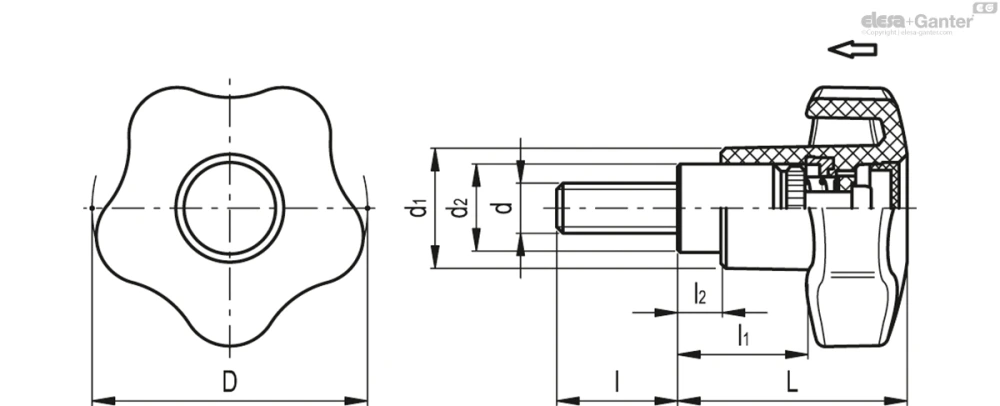

Схемы
VCTS-Z-p
Таблица моделей — Лепестковые поворотные ручки с функцией защиты
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 169731 | VCTS-Z-40 p-M6x20 | 40 | M6 | 37 | 18 | 13.5 | 20 | 22 | 7 | 24 | 40 | |
| 169732 | VCTS-Z-40 p-M6x25 | 40 | M6 | 37 | 18 | 13.5 | 25 | 22 | 7 | 24 | 42 | |
| 169733 | VCTS-Z-40 p-M6x32 | 40 | M6 | 37 | 18 | 13.5 | 32 | 22 | 7 | 24 | 46 | |
| 169734 | VCTS-Z-40 p-M6x40 | 40 | M6 | 37 | 18 | 13.5 | 40 | 22 | 7 | 24 | 50 | |
| 169741 | VCTS-Z-40 p-M8x20 | 40 | M8 | 37 | 18 | 13.5 | 20 | 22 | 7 | 24 | 42 | |
| 169742 | VCTS-Z-40 p-M8x25 | 40 | M8 | 37 | 18 | 13.5 | 25 | 22 | 7 | 24 | 44 | |
| 169743 | VCTS-Z-40 p-M8x32 | 40 | M8 | 37 | 18 | 13.5 | 32 | 22 | 7 | 24 | 51 | |
| 169744 | VCTS-Z-40 p-M8x40 | 40 | M8 | 37 | 18 | 13.5 | 40 | 22 | 7 | 24 | 52 | |
| 169752 | VCTS-Z-50 p-M8x25 | 50 | M8 | 42 | 22 | 16 | 25 | 23 | 8 | 26 | 72 | |
| 169753 | VCTS-Z-50 p-M8x32 | 50 | M8 | 42 | 22 | 16 | 32 | 23 | 8 | 26 | 62 | |
| 169754 | VCTS-Z-50 p-M8x40 | 50 | M8 | 42 | 22 | 16 | 40 | 23 | 8 | 26 | 68 | |
| 169755 | VCTS-Z-50 p-M8x50 | 50 | M8 | 42 | 22 | 16 | 50 | 23 | 8 | 26 | 78 | |
| 169762 | VCTS-Z-50 p-M10x25 | 50 | M10 | 42 | 22 | 16 | 25 | 23 | 8 | 26 | 60 | |
| 169763 | VCTS-Z-50 p-M10x32 | 50 | M10 | 42 | 22 | 16 | 32 | 23 | 8 | 26 | 64 | |
| 169764 | VCTS-Z-50 p-M10x40 | 50 | M10 | 42 | 22 | 16 | 40 | 23 | 8 | 26 | 85 | |
| 169765 | VCTS-Z-50 p-M10x50 | 50 | M10 | 42 | 22 | 16 | 50 | 23 | 8 | 26 | 76 |
Основные характеристики
Поворотная ручка
Технополимер на основе полиамида (ПА), армированный стекловолокном. Зубчатая вставка из цинкового сплава для крепления к металлическому прижимному элементу, черный цвет, матовая поверхность.
Центральный колпачок
Черный колпачок из технополимера. При заказе в достаточном количестве возможно специальное цветовое исполнение (желтый цвет RAL 1021, обозначающий защитную функцию, либо другие цвета), а также нанесение графических символов, отметок или текста.
Стандартные исполнения
Прижимной элемент соединяется с ручкой через зубчатую вставку и вставку из цинкового сплава, впаянную в корпус ручки.
- VCTS-Z: прижимной элемент с резьбовым отверстием и фиксирующим винтом из вороненой стали. Возвратная пружина из нержавеющей стали AISI 302.
- VCTS-Z-SST: прижимной элемент со шпилькой и фиксирующим винтом из нержавеющей стали AISI 303. Возвратная пружина из нержавеющей стали AISI 302.
- VCTS-Z-p: прижимной элемент со шпилькой и фиксирующим винтом из вороненой стали. Возвратная пружина из нержавеющей стали AISI 302.
- VCTS-Z-SST-p: прижимной элемент со шпилькой и фиксирующим винтом из нержавеющей стали AISI 303. Возвратная пружина из нержавеющей стали AISI 302.
Общая информация
Особенности и области применения
Изделие особенно подходит, когда необходимо свободное вращение ручки, исключающее ее случайное нажатие.
Инструкция по применению
Инструкция по применению
Нажмите на кнопку, чтобы привести в движение зубчатую передачу и поверните рычаг.
При отпускании поворотной ручки пружина рассоединяет зубчатое зацепление и ручка возвращается в исходное положение.
