Серия VCT.SOFT

VCT-B-SOFT

Лепестковые поворотные ручки

Технополимер с покрытием "Soft-touch"

Резьбовое отверстие

__logo__ELE_OD__ SOFTНадёжный, комфортный и противоскользящий захватМягкое на ощупь покрытие из термопластичного эластомера (TPE) гарантирует безопасный и удобный захват даже в неоптимальных или неблагоприятных условиях окружающей среды использования, таких как влажность и наличие смазки. Улучшает комфорт для руки оператора, позволяя поглощать вибрации во время маневров. Идеально подходит для фитнес-оборудования, реабилитационного оборудования и оборудования для лиц с ограниченными возможностями, а также для прецизионных приборов. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полипропилена Термопластичный эластомер Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Исполнения серии VCT.SOFT

VCT-B-SOFT

VCT-B-SOFT

Лепестковые поворотные ручки

Технополимер с покрытием "Soft-touch"
VCT-p-SOFT

VCT-p-SOFT

Лепестковые поворотные ручки

Технополимер с покрытием "Soft-touch"

Изображения

VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки VCT-B-SOFT — Лепестковые поворотные ручки

Схемы

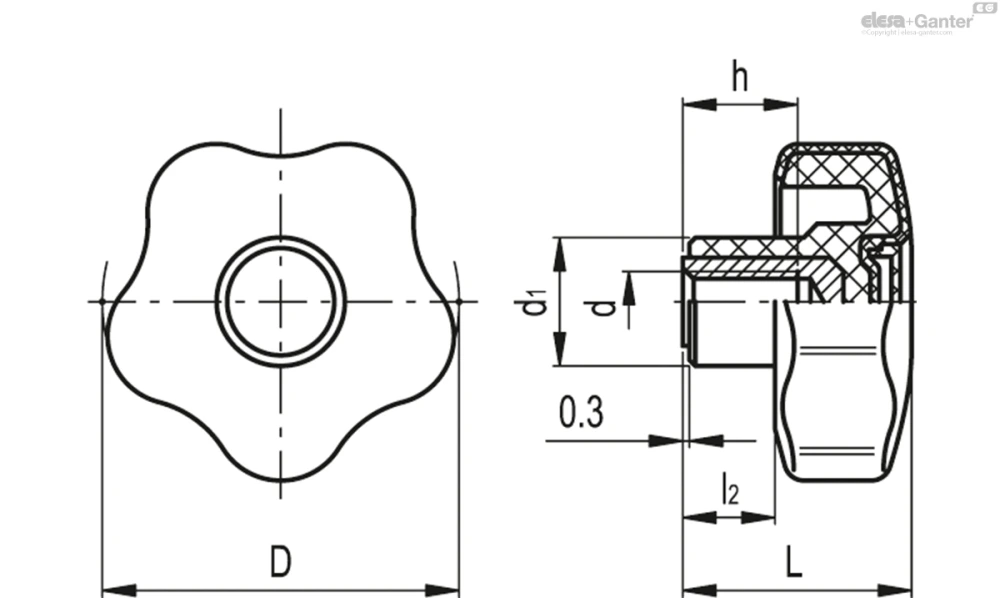

Схема VCT-B-SOFT

VCT-B-SOFT

Таблица моделей — Лепестковые поворотные ручки

Артикул Описание
В корзину
169892-C9 VCT.43 B-M6-SOFT-C9 43 M6 29 17 11 12 15 27
169892-C2 VCT.43 B-M6-SOFT-C2 43 M6 29 17 11 12 15 27
169892-C3 VCT.43 B-M6-SOFT-C3 43 M6 29 17 11 12 15 27
169892-C4 VCT.43 B-M6-SOFT-C4 43 M6 29 17 11 12 15 27
169892-C5 VCT.43 B-M6-SOFT-C5 43 M6 29 17 11 12 15 27
169892-C6 VCT.43 B-M6-SOFT-C6 43 M6 29 17 11 12 15 27
169892-C17 VCT.43 B-M6-SOFT-C17 43 M6 29 17 11 12 15 27
169894-C9 VCT.43 B-M8-SOFT-C9 43 M8 29 17 11 13 18 27
169894-C2 VCT.43 B-M8-SOFT-C2 43 M8 29 17 11 13 18 27
169894-C3 VCT.43 B-M8-SOFT-C3 43 M8 29 17 11 13 18 27
169894-C4 VCT.43 B-M8-SOFT-C4 43 M8 29 17 11 13 18 27
169894-C5 VCT.43 B-M8-SOFT-C5 43 M8 29 17 11 13 18 27
169894-C6 VCT.43 B-M8-SOFT-C6 43 M8 29 17 11 13 18 27
169894-C17 VCT.43 B-M8-SOFT-C17 43 M8 29 17 11 13 18 27
169952-C9 VCT.53 B-M8-SOFT-C9 53 M8 34 19 13 15 25 41
169952-C2 VCT.53 B-M8-SOFT-C2 53 M8 34 19 13 15 25 41
169952-C3 VCT.53 B-M8-SOFT-C3 53 M8 34 19 13 15 25 41
169952-C4 VCT.53 B-M8-SOFT-C4 53 M8 34 19 13 15 25 41
169952-C5 VCT.53 B-M8-SOFT-C5 53 M8 34 19 13 15 25 41
169952-C6 VCT.53 B-M8-SOFT-C6 53 M8 34 19 13 15 25 41
169952-C17 VCT.53 B-M8-SOFT-C17 53 M8 34 19 13 15 25 2
169954-C9 VCT.53 B-M10-SOFT-C9 53 M10 34 19 13 17 27 40
169954-C2 VCT.53 B-M10-SOFT-C2 53 M10 34 19 13 17 27 40
169954-C3 VCT.53 B-M10-SOFT-C3 53 M10 34 19 13 17 27 40
169954-C4 VCT.53 B-M10-SOFT-C4 53 M10 34 19 13 17 27 40
169954-C5 VCT.53 B-M10-SOFT-C5 53 M10 34 19 13 17 27 40
169954-C6 VCT.53 B-M10-SOFT-C6 53 M10 34 19 13 17 27 40
169954-C17 VCT.53 B-M10-SOFT-C17 53 M10 34 19 13 17 27 40
170013-C9 VCT.66 B-M10-SOFT-C9 66 M10 38.5 21.5 15.5 17 50 60
170013-C2 VCT.66 B-M10-SOFT-C2 66 M10 38.5 21.5 15.5 17 50 44
170013-C3 VCT.66 B-M10-SOFT-C3 66 M10 38.5 21.5 15.5 17 50 44
170013-C4 VCT.66 B-M10-SOFT-C4 66 M10 38.5 21.5 15.5 17 50 44
170013-C5 VCT.66 B-M10-SOFT-C5 66 M10 38.5 21.5 15.5 17 50 44
170013-C6 VCT.66 B-M10-SOFT-C6 66 M10 38.5 21.5 15.5 17 50 44
170013-C17 VCT.66 B-M10-SOFT-C17 66 M10 38.5 21.5 15.5 17 50 44
170015-C9 VCT.66 B-M12-SOFT-C9 66 M12 38.5 21.5 15.5 17 50 44
170015-C2 VCT.66 B-M12-SOFT-C2 66 M12 38.5 21.5 15.5 17 50 44
170015-C3 VCT.66 B-M12-SOFT-C3 66 M12 38.5 21.5 15.5 17 50 44
170015-C4 VCT.66 B-M12-SOFT-C4 66 M12 38.5 21.5 15.5 17 50 44
170015-C5 VCT.66 B-M12-SOFT-C5 66 M12 38.5 21.5 15.5 17 50 44
170015-C6 VCT.66 B-M12-SOFT-C6 66 M12 38.5 21.5 15.5 17 50 44
170015-C17 VCT.66 B-M12-SOFT-C17 66 M12 38.5 21.5 15.5 17 50 44
170062-C9 VCT.77 B-M12-SOFT-C9 77 M12 46 26 21 20 60 82
170062-C2 VCT.77 B-M12-SOFT-C2 77 M12 46 26 21 20 60 82
170062-C3 VCT.77 B-M12-SOFT-C3 77 M12 46 26 21 20 60 82
170062-C4 VCT.77 B-M12-SOFT-C4 77 M12 46 26 21 20 60 82
170062-C5 VCT.77 B-M12-SOFT-C5 77 M12 46 26 21 20 60 82
170062-C6 VCT.77 B-M12-SOFT-C6 77 M12 46 26 21 20 60 82
170062-C17 VCT.77 B-M12-SOFT-C17 77 M12 46 26 21 20 60 82
3D-модель Технические данные (PDF)

Основные характеристики

Материал

Прочный технополимер на основе полипропилена (PP) с химически устойчивым покрытием из термопластичного эластомера (TPE) "soft-touch" с твердостью по Шору 70 А, чёрный цвет, матовая отделка.

Покрытие сырьевого материала подходит для контакта с пищевыми продуктами (FDA CFR.21 and EU 10/2011).

Цветной центральный колпачок

Технополимер на основе полипропилена (PP),стандартные цвета, матовая поверхность.

По запросу и в достаточном количестве данная модель может поставляться в других цветах или с изготовленными по индивидуальному заказу графическими символами, маркировкой или надписями.

Стандартные исполнения

  • VCT-B-SOFT: втулка из латуни с глухим резьбовым отверстием.
  • VCT-p-SOFT: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947: ISO 4753 (см. Технические данные).
