Серия VC.792-GXX
CE.30081
VC.792/98-GXX2 A-12
Лепестковые ручки для индикаторов положения
Технополимер
Цена и наличие — по запросу: корзина формирует заявку.
Изображения

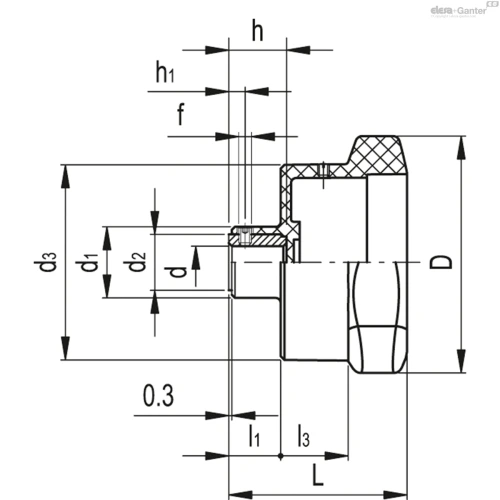

Схемы
CE.30081
Технические характеристики — Лепестковые ручки для индикаторов положения
- D
- 98
- L
- 58
- dH7
- 12
- h
- 22
- d1
- 27.5
- d2
- 22
- d3
- 76.5
- f
- M5
- h1
- 6
- l1
- 20.5
- l3
- 19
- Weight (in g)
- 152
- Комбинации датчиков маховика
- GA02 - GA12 - GW12
- Вес (г)
- 152
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Стандартные исполнения
Втулка из стали с чёрной оксидной плёнкой, развёрнутое глухое отверстие H7, установка на вал с помощью поставляемого установочного винта с гнездом для шестигранной головки и чашеобразным концом UNI 5929-85.
- VC.792-GXX: для гравитационных индикаторов.
- VC.792-PXX: для индикаторов с жёстким приводом.
Задний фланец с внутренним лобовым зубчатым колесом из технополимера на основе ацетальной смолы (POM). Винт из стали с чёрной оксидной плёнкой и анкерный штифт.
Общая информация
Особенности и области применения
Эргономичный дизайн обеспечивает эффективный захват. Лопастная форма без углублений предотвращает осаждение веществ, вредных для здоровья, и гарантирует тщательную очистку. Особенно подходит для применения на машинах и оборудовании, чьи детали должны часто проходить очистку с использованием водяных струй или пара.
Выбор индикаторов (заказывается отдельно)
Для выбора индикатора ознакомьтесь с нижепредставленной таблицей по возможностям монтажа с индикаторами.
См. также Инструкции по монтажудля гравитационных индикаторов G. для индикаторов с жёстким приводом P..
Аксессуары по запросу
Аксессуары по запросу
Крышка CP-XX для использования без индикатора.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
Ручка с втулкой из нержавеющей стали.
