Серия VC.192

VC.192-p

Лепестковые поворотные ручки

Дюропласт, легкоочищаемые

Резьбовая шпилька из оцинкованной стали

Таблица (PDF)

Исполнения серии VC.192

VC.192-A

Лепестковые поворотные ручки

Дюропласт, легкоочищаемые

VC.192-B

Лепестковые поворотные ручки

Дюропласт, легкоочищаемые

VC.192-SST

Лепестковые поворотные ручки

Дюропласт, легкоочищаемые

VC.192-SST-p

Лепестковые поворотные ручки

Дюропласт, легкоочищаемые

VC.192-p

Лепестковые поворотные ручки

Дюропласт, легкоочищаемые

VC.192-p

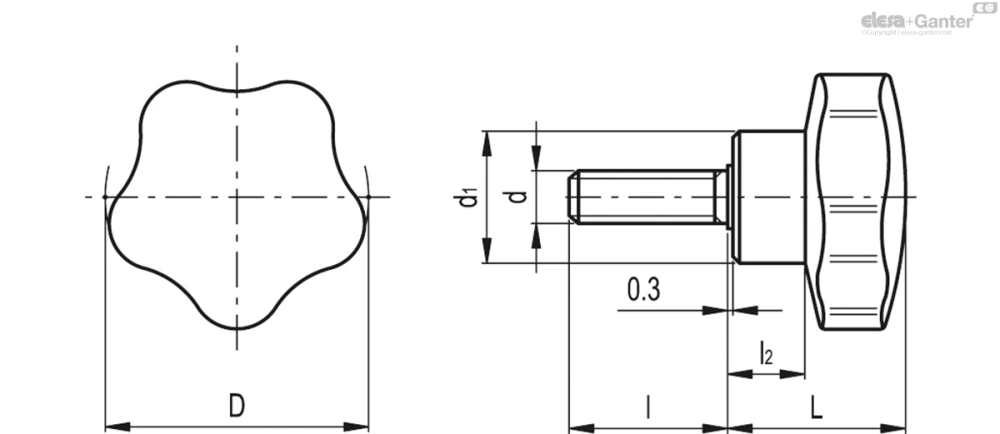

Таблица моделей — Лепестковые поворотные ручки

Артикул	Описание	D	d_6g	L	d₁	l	l₂	Вес (г)
66121	VC.192/25 p-M5x10	25	M5	21	15	10	9	11
66122	VC.192/25 p-M5x16	25	M5	21	15	16	9	12
66131	VC.192/25 p-M6x10	25	M6	21	15	10	9	14
66132	VC.192/25 p-M6x16	25	M6	21	15	16	9	14
66133	VC.192/25 p-M6x20	25	M6	21	15	20	9	14
66134	VC.192/25 p-M6x30	25	M6	21	15	30	9	18
66231	VC.192/30 p-M6x10	32	M6	23	19	10	11	21
66232	VC.192/30 p-M6x16	32	M6	23	19	16	11	24
66233	VC.192/30 p-M6x20	32	M6	23	19	20	11	22
66234	VC.192/30 p-M6x35	32	M6	23	19	35	11	27
66241	VC.192/30 p-M8x20	32	M8	23	19	20	11	27
66242	VC.192/30 p-M8x30	32	M8	23	19	30	11	29
66243	VC.192/30 p-M8x40	32	M8	23	19	40	11	32
66351	VC.192/40 p-M6x10	40	M6	27	21	10	12	29
66352	VC.192/40 p-M6x20	40	M6	27	21	20	12	34
66353	VC.192/40 p-M6x30	40	M6	27	21	30	12	37
66361	VC.192/40 p-M8x16	40	M8	27	21	16	12	38
66362	VC.192/40 p-M8x25	40	M8	27	21	25	12	42
66363	VC.192/40 p-M8x35	40	M8	27	21	35	12	46
66364	VC.192/40 p-M8x45	40	M8	27	21	45	12	48
66481	VC.192/50 p-M8x16	50	M8	33	25	16	14	56
66482	VC.192/50 p-M8x20	50	M8	33	25	20	14	64
66483	VC.192/50 p-M8x25	50	M8	33	25	25	14	63
66484	VC.192/50 p-M8x30	50	M8	33	25	30	14	64
66485	VC.192/50 p-M8x40	50	M8	33	25	40	14	64
66491	VC.192/50 p-M10x20	50	M10	33	25	20	14	69
66492	VC.192/50 p-M10x30	50	M10	33	25	30	14	73
66493	VC.192/50 p-M10x40	50	M10	33	25	40	14	74
66494	VC.192/50 p-M10x50	50	M10	33	25	50	14	79
66561	VC.192/60 p-M10x20	60	M10	37	27	20	17	93
66562	VC.192/60 p-M10x30	60	M10	37	27	30	17	92
66563	VC.192/60 p-M10x40	60	M10	37	27	40	17	97
66564	VC.192/60 p-M10x50	60	M10	37	27	50	17	101
66571	VC.192/60 p-M12x25	60	M12	37	27	25	17	102
66572	VC.192/60 p-M12x30	60	M12	37	27	30	17	105
66573	VC.192/60 p-M12x40	60	M12	37	27	40	17	113
66574	VC.192/60 p-M12x50	60	M12	37	27	50	17	119
66651	VC.192/70 p-M12x30	70	M12	44	30	30	20	144
66652	VC.192/70 p-M12x50	70	M12	44	30	50	20	155
66653	VC.192/70 p-M12x60	70	M12	44	30	60	20	165
66654	VC.192/70 p-M12x70	70	M12	44	30	70	20	172
66661	VC.192/70 p-M14x50	70	M14	44	30	50	20	182
66662	VC.192/70 p-M14x70	70	M14	44	30	70	20	213
66731	VC.192/85 p-M16x50	85	M16	55	35	50	30	268

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Дюропласт на основе фенольного полимера (PF), чёрный цвет, глянцевая отделка.

Стандартные исполнения

VC.192-A: втулка из вороненой стали с глухим отверстием без резьбы.
VC.192-B: втулка из латуни с глухим отверстием c резьбой либо без резьбы.
VC.192-SST: втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
VC.192-p: резьбовая шпилька из оцинкованной стали, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
VC.192-SST-p:резьбовая шпилька из нержавеющей стали AISI 303, плоский торец с фаской согласно стандарту UNI 947 : ISO 4753 (см. Технические данные).
