Заглушки

Полиэтилен

Без кольцевого уплотнения

Таблица (PDF)

Исполнения серии TX.

TX-G

Заглушки

Полиэтилен

TX.

Заглушки

Полиэтилен

TX.

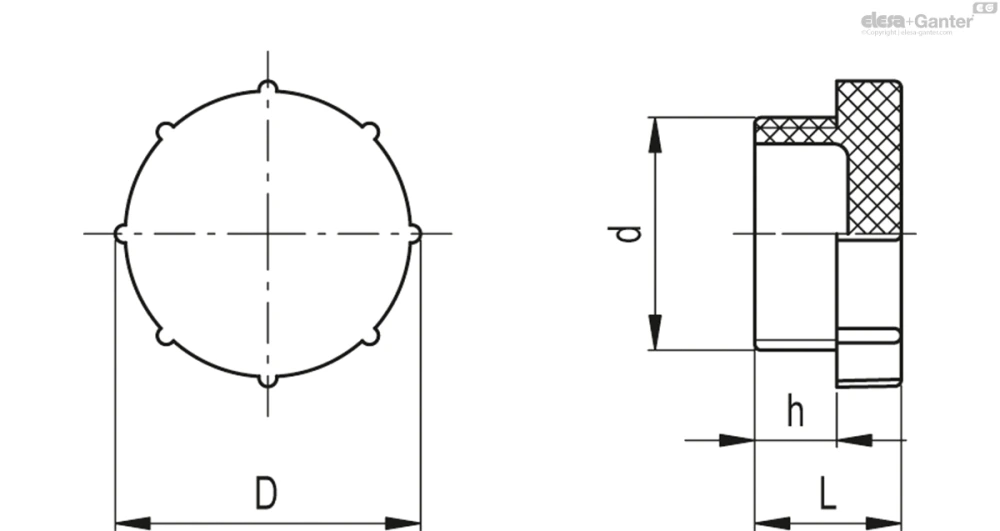

Таблица моделей — Заглушки

Артикул	Описание	d	h	D	L	d₁	Вес (г)
437101	TX.8x1	M8x1	9.5	12.5	14.5	13	2
437103	TX.10x1	M10x1	10.5	15.5	14.5	16	1
437105	TX.12x1	M12x1	11	18.5	17	18.5	3
437107	TX.12x1.5	M12x1.5	9	16.5	16.5	18.5	2
437109	TX.14x1.5	M14x1.5	9.5	18.5	17	22	3
437111	TX.16x1.5	M16x1.5	9.5	22	17	23	2
437113	TX.18x1.5	M18x1.5	12.5	24.4	18.5	24	3
437115	TX.20x1.5	M20x1.5	14	26.5	18	26	3
437117	TX.20x2.5	M20x2.5	14	26.5	18	26	3
437119	TX.22x1.5	M22x1.5	14	28	18.5	29	3
437121	TX.24x1.5	M24x1.5	14	31.5	18.5	30	4
437123	TX.25x1.5	M25x1.5	14	31.5	18.5	30	4
437125	TX.26x1.5	M26x1.5	14	33	19	32.5	5
437151	TX.1/8	G 1/8	4	19	13	16	2
437153	TX.1/4	G 1/4	6.5	19	13	19	2
437155	TX.3/8	G 3/8	5.5	23	12	22.5	2
437157	TX.1/2	G 1/2	10.5	28	17.5	28	4
437159	TX.5/8	G 5/8	14	31.5	18.5	30	4
437161	TX.3/4	G 3/4	11	32.5	17	31	4
437163	TX.7/8	G 7/8	13.5	38	18	37	6
437165	TX.1	G 1	11	40	17	40	6
437167	TX.1-1/4	G1 1/4	15	50	21	50	10
437169	TX.1-1/2	G1 1/2	11	55	17	54	10
437171	TX.2	G 2	11	74	17.5	74	19
437173	TX.3	G 3	11.5	105	16.5	103	31

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Полиэтилен (ПЭ), красный цвет.

Стандартные исполнения

TX.: без кольцевого уплотнения.

TX-G: с плоским кольцевым уплотнением из синтетического бутадиен-нитрильного каучука.

Максимальная постоянная рабочая температура

60°C.

Общая информация

Особенности и области применения

Изделие используется в пневматических и гидравлических системах для защиты от пыли и влаги.

TX-G особенно подходит для применения на компонентах, требующих покраски, поскольку выступающая плоская прокладка обеспечивает большее покрытие раззенкованного отверстия, сводя потери к минимуму.
