Серия TN.
TNF
Масляные пробки
плоское уплотнительное кольцо, технополимер
С боковым вентиляционным отверстием, уплотнение из NBR
Исполнения серии TN.
Изображения

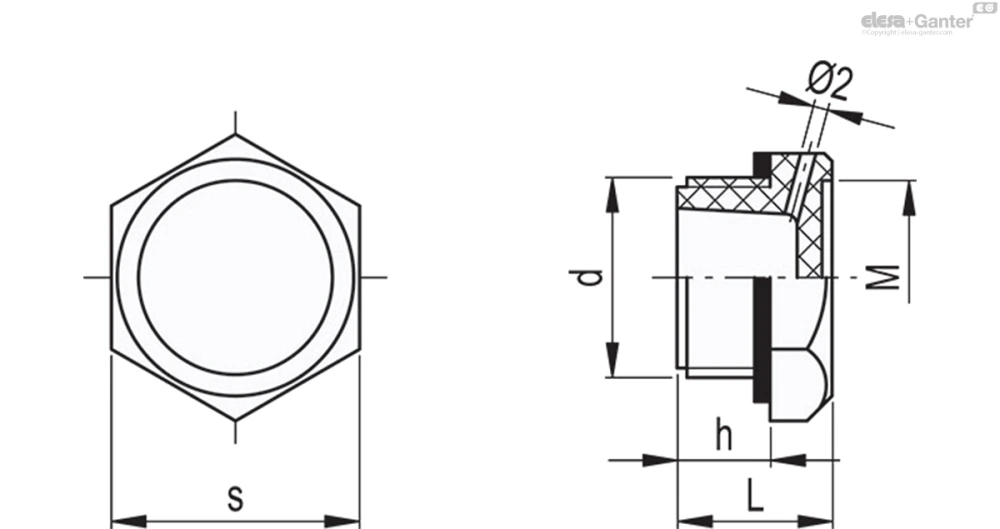

Схемы
TNF
Таблица моделей — Масляные пробки
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 58334 | TNF.10x1.5 | 19 | M10x1.5 | 9 | 16 | 15 | 4÷5 | 4 | |
| 58335 | TNF.12x1.5 | 19 | M12x1.5 | 9 | 16 | 15 | 6÷8 | 5 | |
| 58336 | TNF.14x1.5 | 19 | M14x1.5 | 9 | 16 | 15 | 6÷8 | 5 | |
| 58337 | TNF.16x1.5 | 22 | M16x1.5 | 9 | 16 | 17 | 8÷10 | 6 | |
| 58338 | TNF.18x1.5 | 26 | M18x1.5 | 11 | 18 | 20.5 | 8÷10 | 8 | |
| 58339 | TNF.20x1.5 | 26 | M20x1.5 | 11 | 18 | 20.5 | 8÷10 | 9 | |
| 58340 | TNF.22x1.5 | 32 | M22x1.5 | 12 | 20 | 25 | 10÷12 | 14 | |
| 58343 | TNF.25x1.5 | 32 | M25x1.5 | 12 | 20 | 25 | 10÷12 | 14 | |
| 58344 | TNF.26x1.5 | 32 | M26x1.5 | 12 | 20 | 25 | 10÷12 | 15 | |
| 58345 | TNF.35x1.5 | 38 | M35x1.5 | 13 | 22 | 31 | 15÷18 | 20 | |
| 58451 | TNF.40x1.5 | 46 | M40x1.5 | 14 | 24 | 38 | 15÷18 | 27 | |
| 58346 | TNF.1/8 | 19 | G 1/8 | 9 | 16 | 15 | 4÷6 | 4 | |
| 58347 | TNF.1/4 | 19 | G 1/4 | 9 | 16 | 15 | 4÷6 | 4 | |
| 58348 | TNF.3/8 | 22 | G 3/8 | 9 | 16 | 17 | 8÷10 | 6 | |
| 58349 | TNF.1/2 | 26 | G 1/2 | 11 | 18 | 20.5 | 8÷10 | 9 | |
| 58350 | TNF.3/4 | 32 | G 3/4 | 12 | 20 | 25 | 10÷12 | 14 | |
| 58353 | TNF.1 | 38 | G 1 | 13 | 22 | 31 | 12÷15 | 21 | |
| 58461 | TNF.1 ¼ | 46 | G 1 1/4 | 14 | 24 | 38 | 15÷18 | 29 | |
| 58463 | TNF.1 ½ | 55 | G 1 1/2 | 15 | 26 | 46 | 15÷18 | 43 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Уплотнительное кольцо
Плоская шайба из синтетического бутадиен-нитрильного каучука NBR или из фторуглеродного каучука FKM (например, VITON®)*.
Стандартные исполнения
- TN.: без бокового продувочного отверстия, уплотнение из бутадиен-нитрильного каучука NBR.
- TN-FKM: без бокового продувочного отверстия, уплотнение из фторуглеродного каучука FKM.
Подходит для использования с топливом (таким как дизельное топливо или высокооктановый бензин), спиртом и слабыми органическими кислотами.
- TNF: с боковым продувочным отверстием, уплотнение из бутадиен-нитрильного каучука NBR.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Технические данные
Момент затяжки, указанный в таблице, обеспечивает оптимальную герметичность, поддерживая кольцевое уплотнение в правильном положении.
Другие исполнения
Вопрос о продукции
Спросите о серии TNF — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
