Серия SMW-BA-F40-FRB+C
156989
SMW.80-BA-F40-350MB-FRB+C
Крышки сапуна
со сдвоенным клапаном и байонетным соединением, сталь
Цена и наличие — по запросу: корзина формирует заявку.
Изображения
Схемы
156989

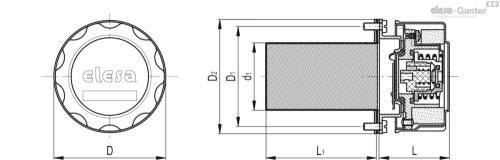

Технические характеристики — Крышки сапуна
- D
- 81
- D1
- 72
- D2
- 83
- L
- 55
- L1
- 99
- d1
- 49
- Weight (in g)
- 445
- Вес (г)
- 445
Main specification
Материал
- Покрытие: стальной лист, с хромированной поверхностной обработкой.
- Фланец: оцинкованная листовая сталь.
- Байонетный затвор и байонетный фланец: оцинкованный стальной лист.
Уплотнительные кольца
Три плоских кольцевых уплотнения из синтетического каучука NBR.
Разгрузочный клапан
Технополимер с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.
Установите на отметке примерно 0.350 бар (0.700 бар по запросу).
Впускной клапан
Уплотнительная прокладка из технополимера с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.
Установите на отметке примерно 0.030 бар.
Кольцевой воздушный фильтр
Tech-foam 10 мк или 40 мк.
Фильтрационная сетка
Гальванически оцинкованная сталь или технополимер на основе полипропилена (PP), чёрный цвет.
Запасная цепь
Латунь
Стандартные исполнения
- SMW-BA-F10-FRB+CM: фильтрация воздуха 10 мк, стальная корзина.
- SMW-BA-F40-FRB+CM: фильтрация воздуха 40 мк, стальная корзина.
- SMW-BA-F10-FRB+C: фильтрация воздуха 10 мк, корзина из технополимера.
- SMW-BA-F40-FRB+C: фильтрация воздуха 40 мк, корзина из технополимера.

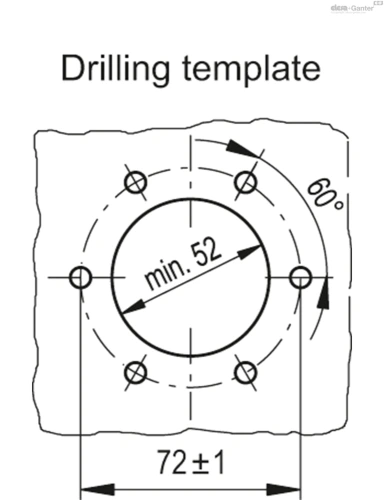

Монтаж
SMW.80: при помощи 6 глянцевых винтов из оцинкованной стали с головкой со шлицем под отвёртку M5x12, поставляется.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности и области применения
Крышки сапуна с 2 клапанами SMW.BA с байонетной сборкой создают напорную камеру давления прямо над уровнем масла в заданных предельных условиях в целях предотвращения какой-либо деформации резервуара.
Преимущества:
- он уменьшает объём всасываемого в резервуар воздуха при сохранении чистоты масла и фильтра;
- он улучшает эффективность всасывания насоса в рабочих условиях, уменьшая кавитационное явление;
- он предотвращает утечку жидкости, когда система является частью передвижной установки;
- он уменьшает вспенивание жидкости.
Технические данные

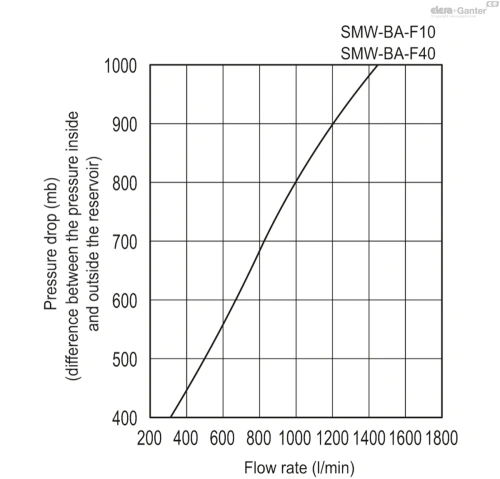

Расход воздуха для различных исполнений крышек сапунов может быть получен из схемы на основе разности давления воздуха внутри и снаружи резервуара. Испытания, проведённые без фильтрующей сетки.

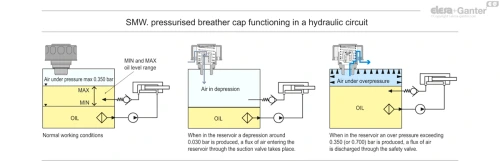

Работая в гидравлической схеме
Другие исполнения
Специальные исполнения доступны по запросу
С измерительным стержнем для индикации уровня жидкости (макс. 80 мм).
