Серия SFW-P
SFW-P
Крышки сапуна
двойной клапан, с брызгоотражателем, технополимер
Крышки сапуна
Изображения
Схемы
SFW-P

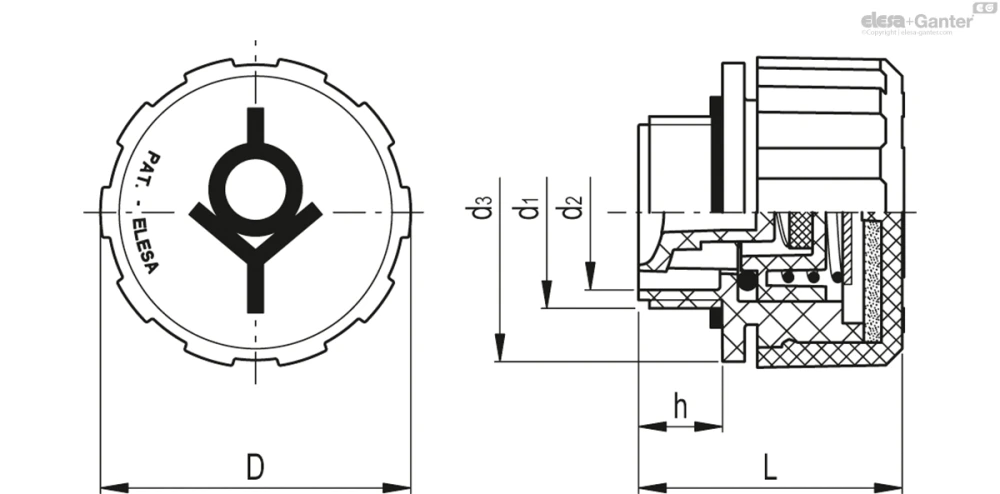

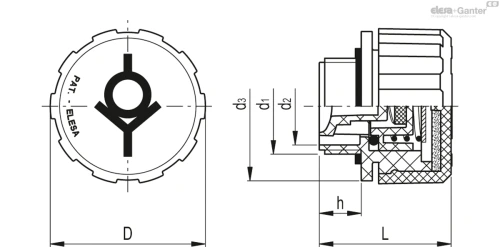

Таблица моделей — Крышки сапуна
| Артикул | Описание |
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 54765 | SFW-P.40-M16x1.5+FPE-350mb | 42 | 36 | M16x1.5 | 11.5 | 40 | 11.5 | 31.5 | |
| 54767 | SFW-P.40-M20x1.5+FPE-350mb | 42 | 36 | M20x1.5 | 15 | 40 | 11.5 | 32 | |
| 54771 | SFW-P.40-G3/8+FPE-350mb | 42 | 36 | G 3/8 | 13 | 40 | 11.5 | 41.5 | |
| 54774 | SFW-P.40-G1/2+FPE-350mb | 42 | 36 | G 1/2 | 15 | 40 | 11.5 | 42.5 | |
| 54777 | SFW-P.40-G3/4+FPE-350mb | 42 | 36 | G 3/4 | 21 | 40 | 11.5 | 43.5 | |
| 54785 | SFW-P.57-G3/4+FPE-350mb | 57 | 47.5 | G 3/4 | 19 | 56 | 13 | 62 | |
| 54787 | SFW-P.57-G1+FPE-350mb | 57 | 47.5 | G 1 | 26.5 | 56 | 13 | 63 | |
| 54789 | SFW-P.70-M42x2-FPE-350mb | 70 | 59.5 | M42x2 | 33.5 | 68.5 | 17 | 96 | |
| 54791 | SFW-P.70-G3/4-FPE-350mb | 70 | 59.5 | G 3/4 | 20.5 | 68.5 | 16 | 90 | |
| 54793 | SFW-P.70-G1-FPE-350mb | 70 | 59.5 | G 1 | 26.5 | 68.5 | 17 | 90 | |
| 54795 | SFW-P.70-G1.1/4-FPE-350mb | 70 | 59.5 | G 1.1/4 | 33.5 | 68.5 | 17 | 96 | |
| 54797 | SFW-P.70-G1.1/2-FPE-350mb | 70 | 59.5 | G 1.1/2 | 40.5 | 68.5 | 17 | 94 | |
| 54799 | SFW-P.70-G2-FPE-350mb | 70 | 59.5 | G 2 | 51 | 68.5 | 17 | 100 | |
| 954791 | SFW-P.70-3/4 NPT+FPE-350mb | 70 | 59.5 | 3/4 NPT | 20.5 | 68.5 | 17 | 92 | |
| 954793 | SFW-P.70-1 NPT+FPE-350mb | 70 | 59.5 | 1 NPT | 27.5 | 68.5 | 17 | 93 | |
| 954801 | SFW-P.70-1.1/16-12 SAE+FPE-350mb | 70 | 59.5 | 1.1/16-12 SAE | 20.5 | 68.5 | 17 | 92 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA).
- Покрытие: оранжевый цвет RAL 2004, полуматовая отделка, с графическим символом «клапан».
- Резьбовая вставка с брызгоотражателем: чёрный цвет, полуматовая отделка.
Уплотнительное кольцо
Синтетический каучук NBR.
Разгрузочный клапан
Технополимер с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.
Установите на отметке примерно 0,350 бар.
Впускной клапан
Уплотнительный диск из технополимера в пружине из синтетического каучука NBR и нержавеющей стали.
Установите на отметке примерно 0,030 бар.
Воздушный фильтр
Фильтр из термоскреплённого полиэстера (FPE) с низким перепадом давления и высокой пылеёмкостью. Ожидаемый класс фильтрации ISO 16890-1, качество очистки по ISO – 75 %, EN 779:2012, класс G4, фильтрация воздуха 10 мк.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности
Крышка SFW-P поддерживает резервуар воздуха под давлением выше уровня масла в рамках пределов, установленных на этапе проектирования, для предотвращения деформации стенок резервуара. Преимущества:
- уменьшает объём всасываемого в резервуар воздуха при сохранении чистоты масла и фильтра;
- улучшает эффективность всасывания насоса в рабочих условиях, уменьшая кавитационное явление;
- он предотвращает утечку жидкости, когда система является частью передвижной установки;
- он уменьшает вспенивание жидкости.

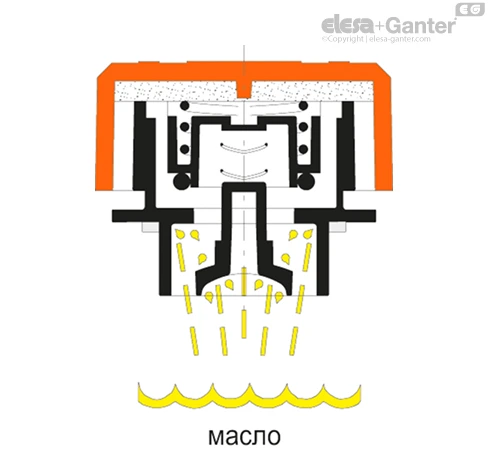

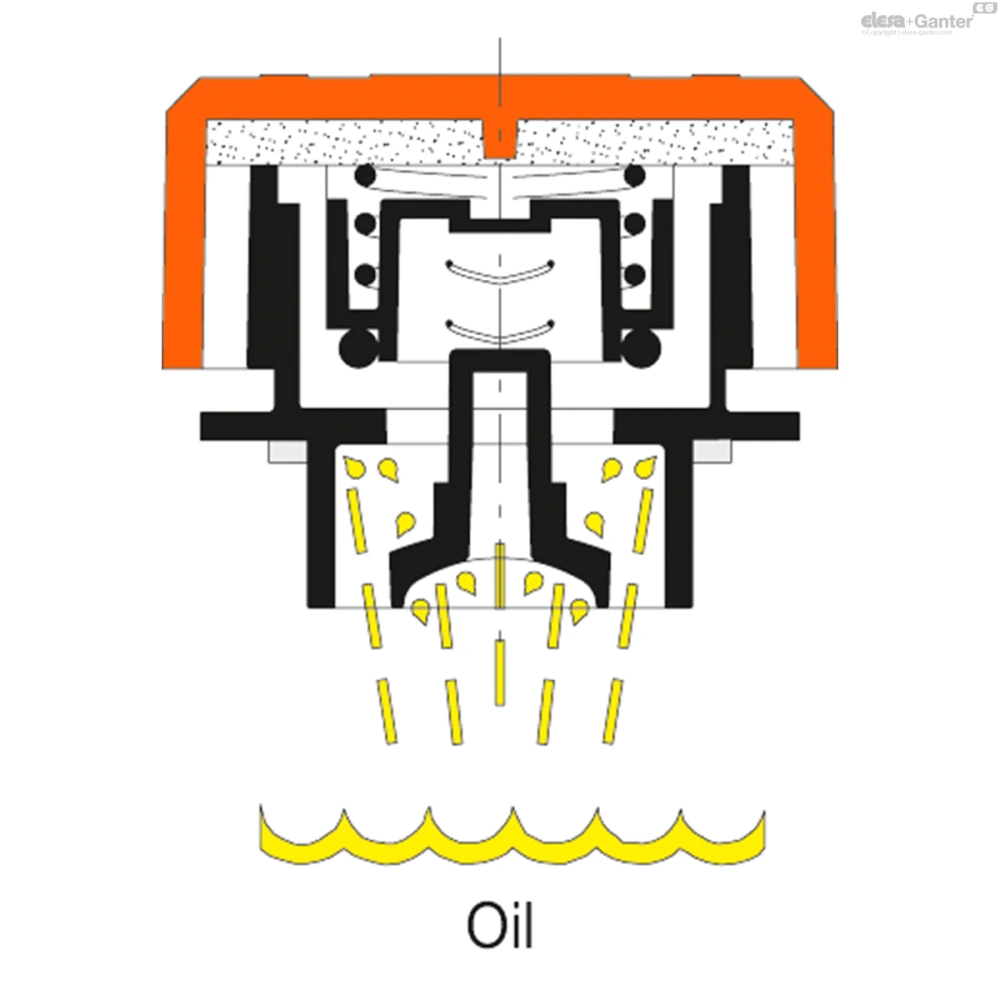

Крышки SFW-P изготовлены со специальной внутренней геометрией, благодаря которой предотвращается утечка жидкости наружу.
Технические данные

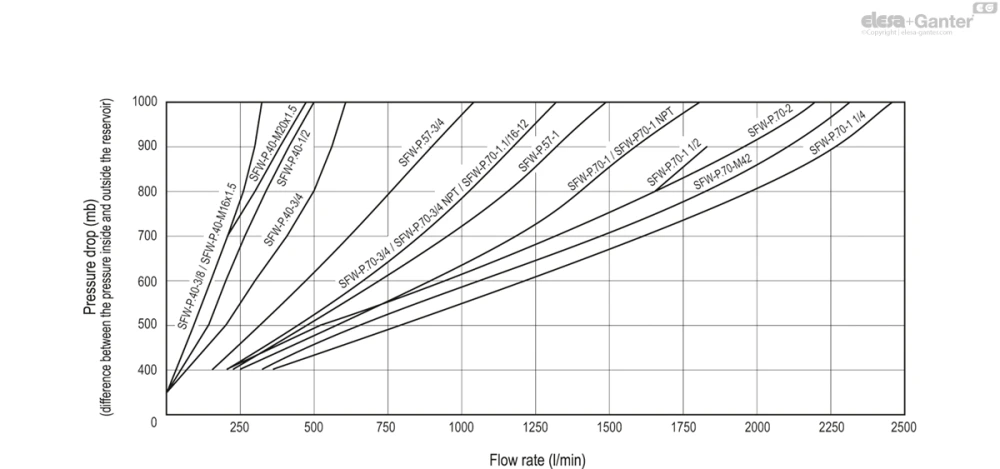

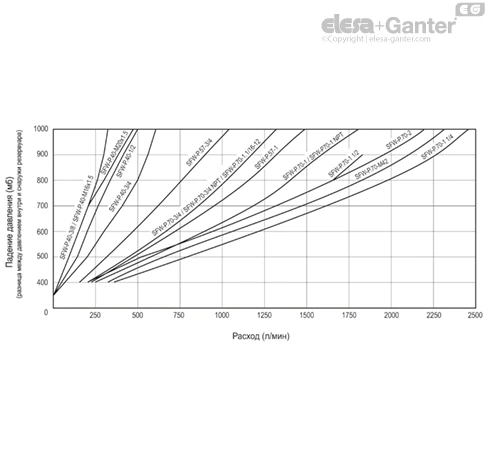

Расход воздуха для различных исполнений крышек сапунов может быть получен со схемы на основе разности давления воздуха внутри и снаружи резервуара.

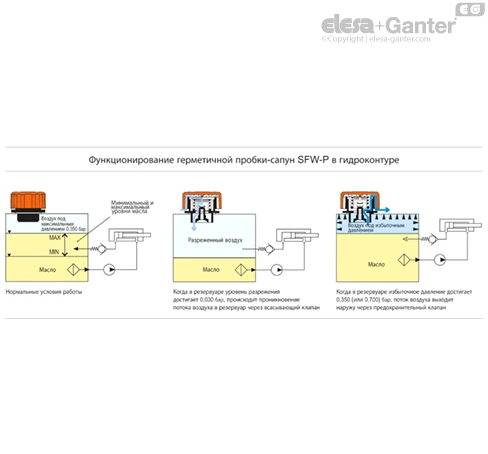

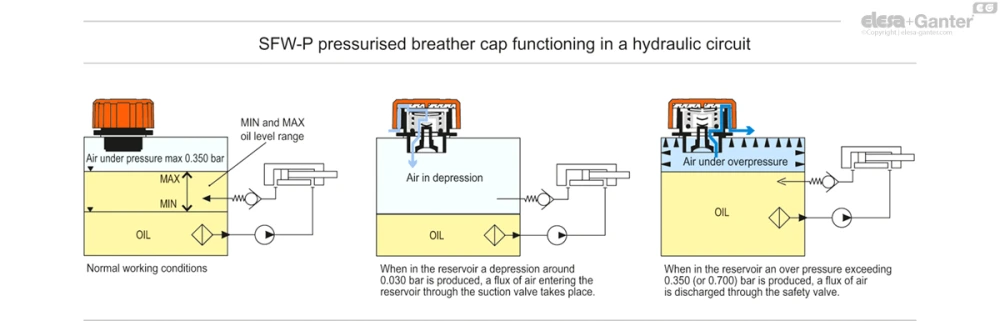

Работая в гидравлической схеме
Другие исполнения
Специальные исполнения доступны по запросу
- Крышка чёрного цвета.
- Клапан избыточного давления, установленный на 0,100 или 0,700 бар.
- Резьбовой соединитель также с резьбой NPT (американская нормальная конусная трубная резьба - ANSI-ASME B1-20, (SFW.70-3/4-NPT).
