Серия SFW
SFW
Крышки сапуна
с двойным клапаном, технополимер
Крышки сапуна
Изображения

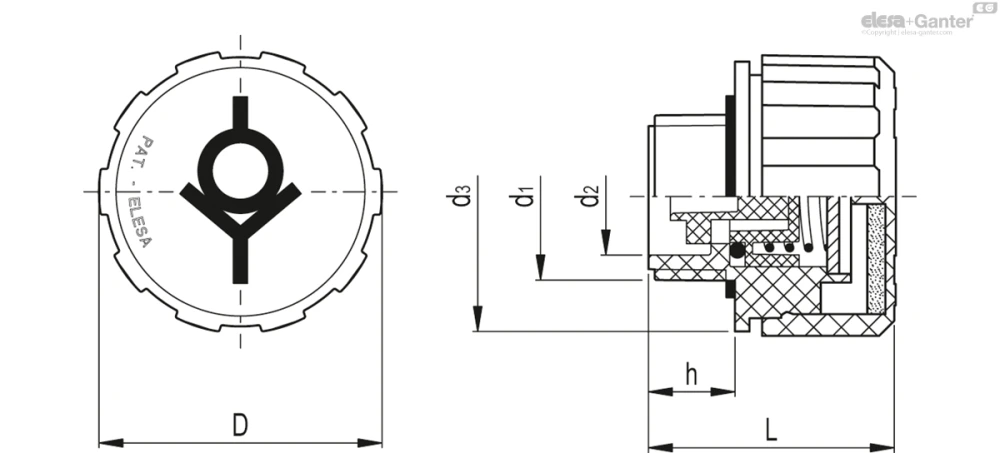

Схемы
SFW
Таблица моделей — Крышки сапуна
| Артикул | Описание | D | L |
|
|
d3 |
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|
| 54889 | SFW.70-42x2-FPE-350mb | 70 | 59.5 | M42x2 | 34 | 68.5 | 17 | 94 | |
| 54891 | SFW.70-3/4+FPE-350mb | 70 | 59.5 | G 3/4 | 20.5 | 68.5 | 16 | 88 | |
| 54893 | SFW.70-1+FPE-350mb | 70 | 59.5 | G 1 | 26.5 | 68.5 | 17 | 88 | |
| 54895 | SFW.70-1.1/4+FPE-350mb | 70 | 59.5 | G 1.1/4 | 34 | 68.5 | 17 | 94 | |
| 54897 | SFW.70-1.1/2+FPE-350mb | 70 | 59.5 | G 1.1/2 | 41 | 68.5 | 17 | 92 | |
| 54899 | SFW.70-2+FPE-350mb | 70 | 59.5 | G 2 | 51 | 68.5 | 17 | 98 | |
| 954891 | SFW.70-3/4 NPT+FPE-350mb | 70 | 59.5 | 3/4 NPT | 20.5 | 68.5 | 17 | 90 | |
| 954893 | SFW.70-1 NPT+FPE-350mb | 70 | 59.5 | 1 NPT | 27.5 | 68.5 | 17 | 91 | |
| 954901 | SFW.70-1.1/16-12 SAE+FPE-350mb | 70 | 59.5 | 1.1/16-12 UNF | 20.5 | 68.5 | 17 | 90 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA).
- Покрытие: оранжевый цвет RAL 2004, полуматовая отделка, с графическим символом «клапан».
- Резьбовой соединитель: чёрный цвет, полуматовая отделка.
Уплотнительное кольцо
Синтетический каучук NBR.
Разгрузочный клапан
Технополимер с кольцевым уплотнением из синтетического каучука NBR и пружиной из нержавеющей стали.
Установите на отметке примерно 0,350 бар.
Впускной клапан
Уплотнительный диск из технополимера в пружине из синтетического каучука NBR и нержавеющей стали.
Установите на отметке примерно 0,030 бар.
Воздушный фильтр
Фильтр из термоскреплённого полиэстера (FPE) с низким перепадом давления и высокой пылеёмкостью.
Ожидаемый класс фильтрации ISO 16890-1, качество очистки по ISO – 75 %, EN 779:2012, класс G4, фильтрация воздуха 10 мк.
Максимальная постоянная рабочая температура
100°C.
Общая информация
Особенности
Использование крышек сапуна SFW, которые создают напорную камеру давления прямо над уровнем масла в тестируемых предельных условиях в целях предотвращения какой-либо деформации резервуара, обеспечивает следующие преимущества:
- уменьшает объём всасываемого в резервуар воздуха при сохранении чистоты масла и фильтра;
- улучшает эффективность всасывания насоса в рабочих условиях, уменьшая кавитационное явление;
- он предотвращает утечку жидкости, когда система является частью передвижной установки;
- он уменьшает вспенивание жидкости.
Технические данные

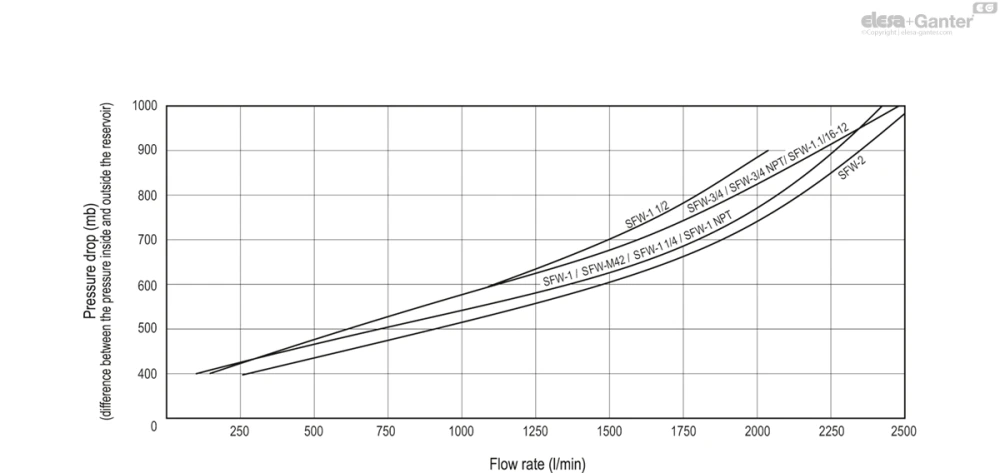

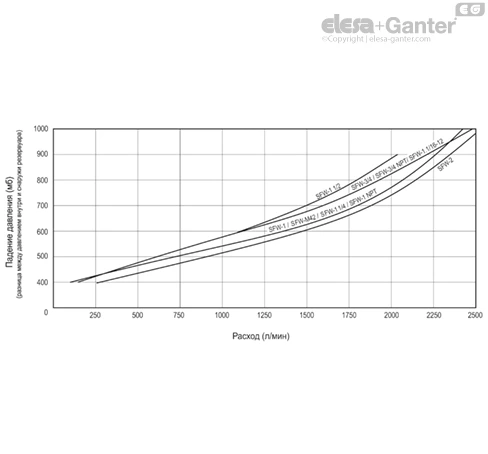

Расход воздуха для различных исполнений крышек сапунов может быть получен со схемы на основе разности давления воздуха внутри и снаружи резервуара.

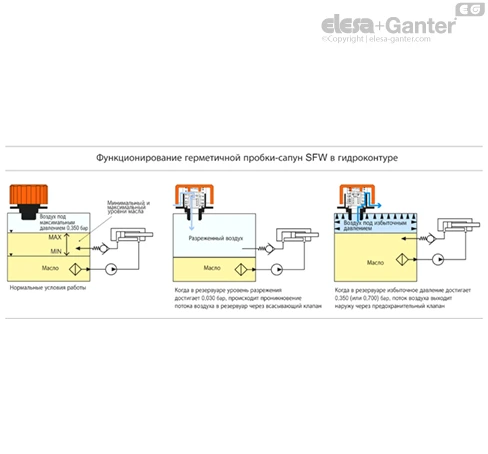

Работая в гидравлической схеме
Другие исполнения
Специальные исполнения доступны по запросу
- Крышка чёрного цвета.
- Клапан избыточного давления, установленный на 0,100 или 0,700 бар.
- Резьбовой соединитель также с резьбой NPT (американская нормальная конусная трубная резьба - ANSI-ASME B1-20, (SFW.70-3/4-NPT).
