Серия SFP-AF+a

SFP-AF+a

Крышки сапуна

Технополимер, высокая степень фильтрации, с брызгоотражателем и плоским измерительным стержнем

Крышки сапуна

Таблица (PDF)

SFP-AF+a

Таблица моделей — Крышки сапуна

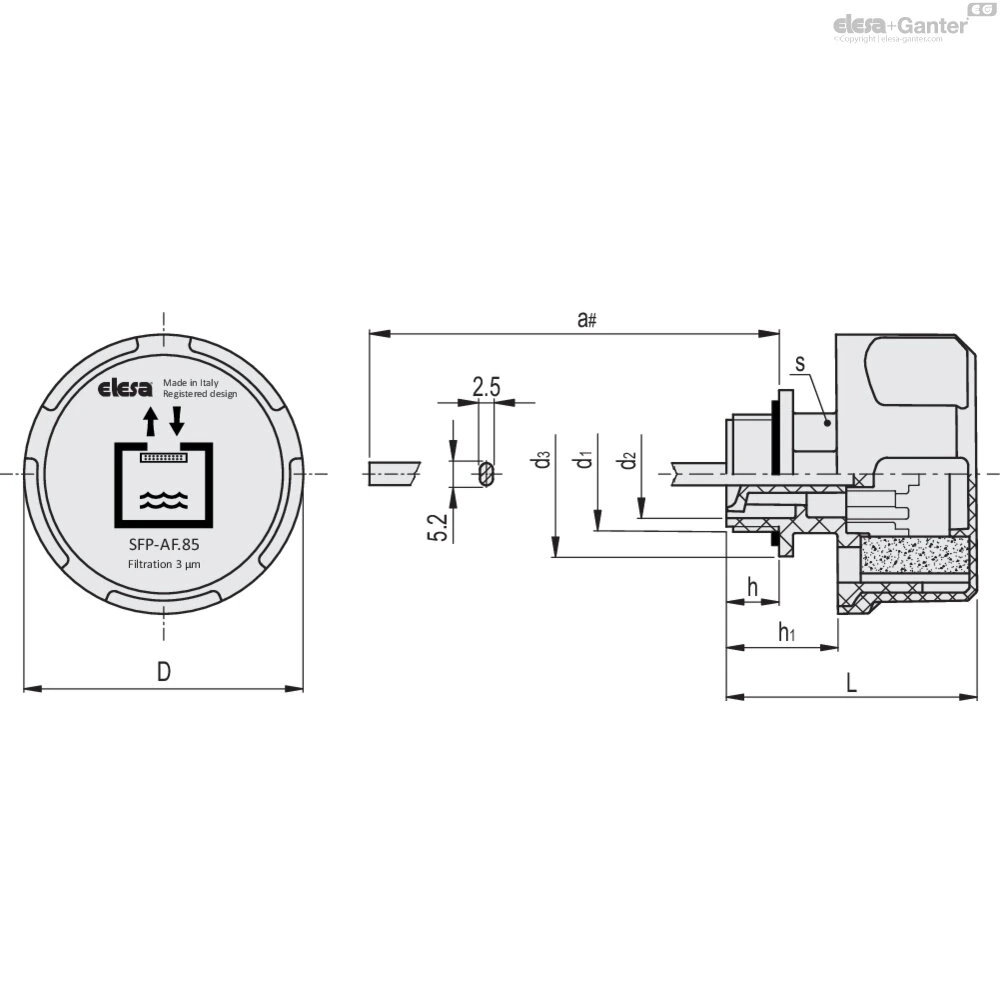

Артикул	Описание	D	a#	L	d₁	d₂	d₃	h	h₁	s	Вес (г)
52910-C9	SFP-AF.85-M30x1.5+FC3+a-C9	85	193	73	M30x1.5	23	38	16	30.5	28	139
52912-C9	SFP-AF.85-M42x2+FC3+a-C9	85	190	76	M42x2	33	50	16.5	34	36	148
52914-C9	SFP-AF.85-G3/4+FC3+a-C9	85	193	73	G 3/4	20.5	35	16	30.5	28	138
52916-C9	SFP-AF.85-G1+FC3+a-C9	85	193	73	G 1	25	40	16	30.5	28	141
952914-C9	SFP-AF.85-3/4 NPT+FC3+a-C9	85	193	73	3/4 NPT	20.5	36	16.5	30.5	28	138
952916-C9	SFP-AF.85-1 NPT+FC3+a-C9	85	191	77	1 NPT	27	41	19	34.5	34	141
952918-C9	SFP-AF.85-1.1/16-12 SAE+FC3+a-C9	85	193	73	1.1/16-12 UNF	20.5	35	16	30.5	28	138

3D-модель Технические данные (PDF)

Основные характеристики

Крышка

Технополимер на основе полиамида (PA), чёрный цвет RAL 9005, матовая отделка, выгравированные лазером графические символы.

Фитинг с резьбой

Технополимер на основе полиамида (PA), с брызгоотражателем и шестигранной гайкой, чёрный цвет, полуматовая отделка.

Уплотнительное кольцо

Плоская шайба из синтетического каучука NBR.

Воздушный фильтр

Полиэстер со степенью фильтрации 3 мкм (эффективность > 98 %).

Плоский измерительный стержень

Плоская секция, фосфатированная сталь (максимальный обзор уровня жидкости).

По запросу и при достаточном количестве измерительный стержень может поставляться в различных длинах и/или с метками уровня MAX-MIN.

Максимальная постоянная рабочая температура

100°C.

Общая информация

Особенности

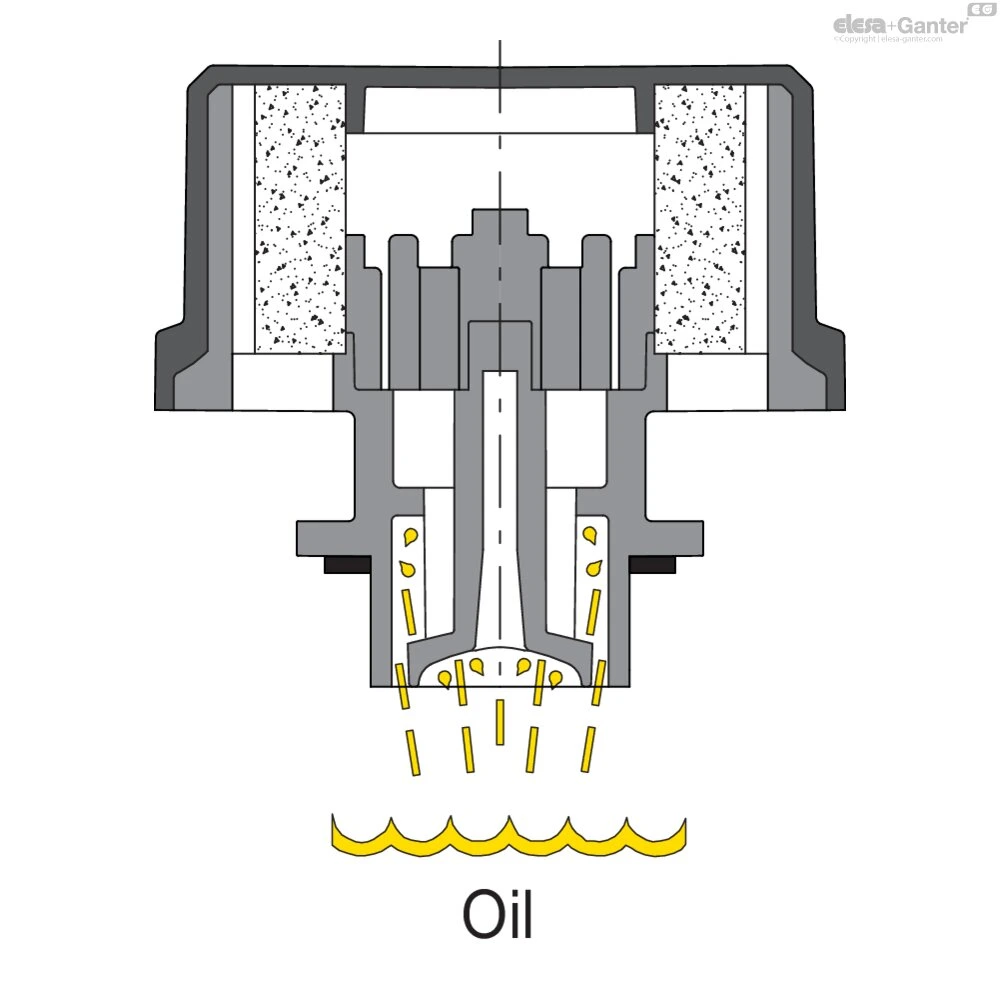

Крышки SFP-AF (зарегистрированный дизайн) изготовлены со специальной внутренней геометрией, благодаря которой предотвращается утечка жидкости наружу.

Шестигранник на резьбовом фитинге обеспечивает возможность применения с использованием гаечного ключа большего момента затяжки на крышке, гарантируя лучшее сжатие прокладки.
