Серия RDB-CB

51987

RDB.32-60-CB

Зубчатые зажимные элементы

СУПЕР-технополимер

SUPER- TechnopolymerСУПЕР-технополимеры широко используются в автомобильной промышленности в так называемом процессе «замены металла». Эти конструкционные пластмассовые материалы, являющиеся новейшей разработкой, позволяют использовать изделия из технополимера в тех областях применения, где до сих пор использовались только металлические изделия, со следующими преимуществами: высокие механические характеристики, коррозионная стойкость, лёгкость, немагнитность, низкий коэффициент трения, отсутствие необходимости в техническом обслуживании, теплоизоляция, окраска в массе материала. Это относится к сериям, производимым после 22.07.2019 в соответствии с Европейской директивой 2002/95/CE (Ограничение содержания вредных веществ). Технополимер на основе полиамида (PA) Символ минимальной и максимальной рабочей температуры
Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

Изображения

51987 — Зубчатые зажимные элементы

Схемы

Схема RDB-CB Схема RDB-CB

51987

Технические характеристики — Зубчатые зажимные элементы

d
35.5
d1
6.3
d2
4
d3
M4
d4
5
d5
23.5
d6
32.5
f
18
h
9.5
h1
9
h2
8.2
h3
18
s
7
w min.
1.2
C#[Nm]
80
Weight (in g)
16
Вес (г)
16

Все модели серии RDB-CB (2) →

Основные характеристики

Материал

СУПЕР-технополимер,на основе специального полиамида, армированного стекловолокном (PA), черный цвет, матовое покрытие.

Стандартные исполнения

Центральное гладкое сквозное отверстие и два отверстия для штифтов.

  • RDB-F: фронтальный монтаж посредством двух отверстий для винтов с цилиндрической головкой.
  • RDB-CF: встроенной полостью, фронтальный монтаж посредством двух отверстий для винтов с цилиндрической головкой.
  • RDB-B: монтаж с тыльной стороны через два сквозных отверстия и две шестигранные гайки из нержавеющей стали (входят в комплект поставки)
  • RDB-CB: встроенной полостью, монтаж с тыльной стороны через два сквозных отверстия и две шестигранные гайки из нержавеющей стали (входят в комплект поставки)

Общая информация

Особенности и области применения

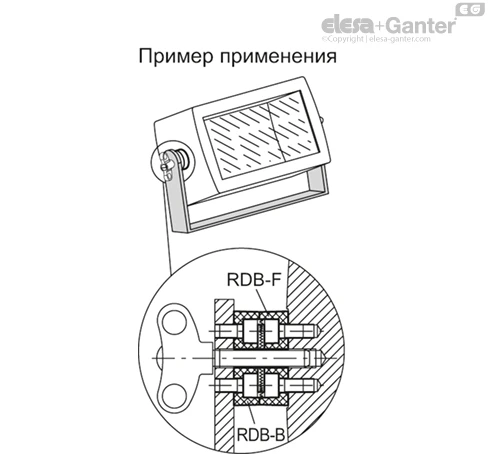

Зубчатые зажимные элементы RDB-F и RDB-B, а так же их вариации RDB-CF или RDB-CB позволяют закрепить положение двух элементов при вращении вокруг своей оси.

Угол закрепления регулируется с шагом в 6 °.

RDB_ACC_EXAMPLE_RU

Аксессуары

Аксессуары по запросу

Нажимные пружины из нержавеющей стали AISI 301 обеспечивают работоспособность зубчатых зажимных элементов.

КодОписаниеd

Макс. нагрузка

[Н]

____logo__weight__
51965ML-RDB.3223652
51967ML-RDB.4029904
