Утопленная ручка со встроенным замком

Оснастка в сборке, технополимер

Таблица (PDF)

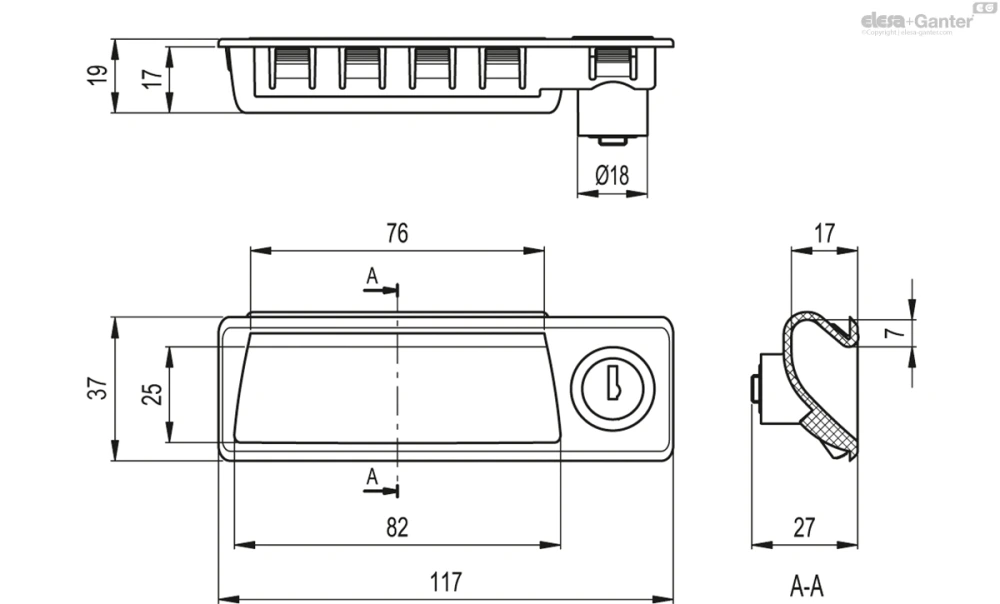

PR-CH — Утопленная ручка со встроенным замком

PR-CH

Таблица моделей — Утопленная ручка со встроенным замком

Артикул	Описание	F₁[N]	F₂[N]	Вес (г)
51911	PR.92-CH-D-K-F	3600	1500	62
51913	PR.92-CH-D-K-U	3600	1500	63
51915	PR.92-CH-D-K-M	3600	1500	20
51921	PR.92-CH-D-QE-T	3600	1500	44
51923	PR.92-CH-D-QE-Q	3600	1500	43
51925	PR.92-CH-D-QE-A	3600	1500	45
51912	PR.92-CH-S-K-F	3600	1500	63
51914	PR.92-CH-S-K-U	3600	1500	63
51916	PR.92-CH-S-K-M	3600	1500	63
51922	PR.92-CH-S-QE-T	3600	1500	44
51924	PR.92-CH-S-QE-Q	3600	1500	45
51926	PR.92-CH-S-QE-A	3600	1500	45

3D-модель Технические данные (PDF)

Основные характеристики

Ручка и втулка

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Два ключа

Никелированная латунь или технополимер на основе полиамида (PA) .

Стандартные исполнения

Общая информация

Технические данные

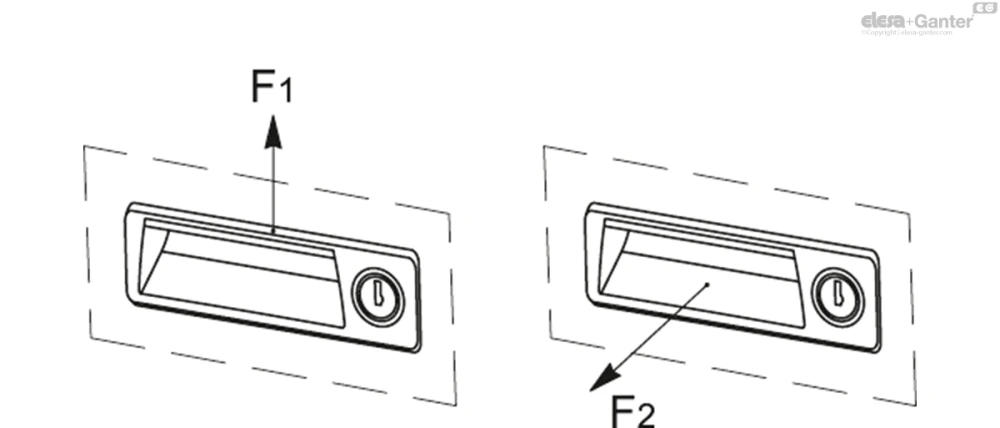

Коэффициенты сопротивления подъёму (F1) и выдёргиванию (F2), приведённые в таблице, являются результатом испытаний, проведённых в лаборатории с ручками, установленными на панелях из листового металла толщиной 1,5 мм.

Инструкции по монтажу

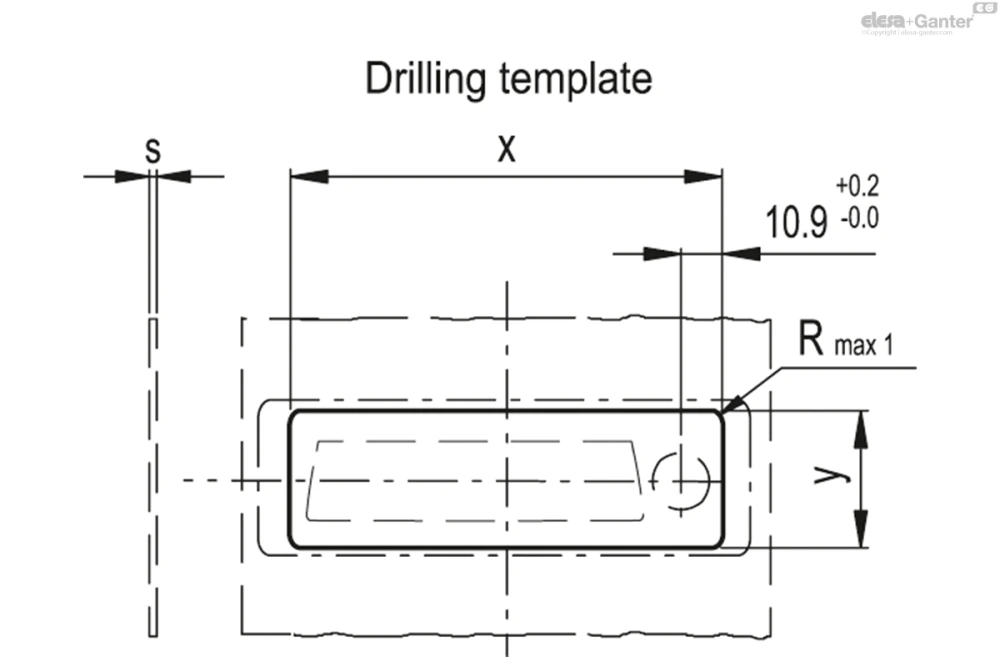

Просверлите корпус ручки в соответствии с размерами шаблона, указанными в таблице.
Удалите все неровности, оставшиеся после сверления, перед установкой ручки.

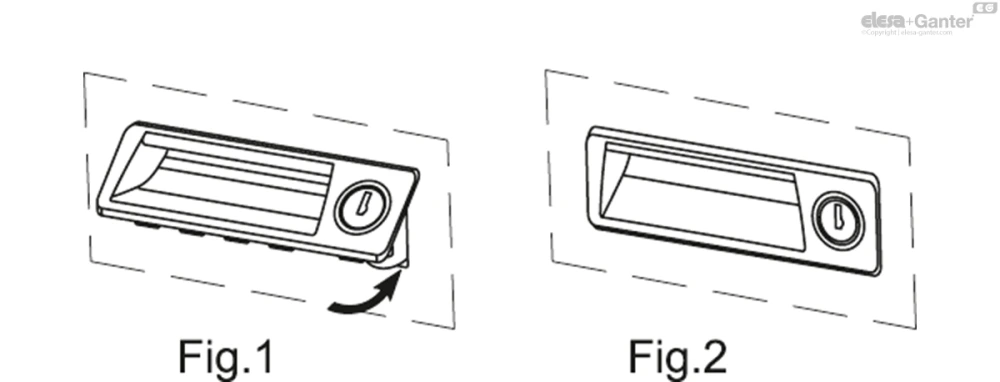

Установите верхнюю часть ручки в корпус (рис. 1).
Нажимайте на нижнюю часть, пока ручка полностью не вставится (рис. 2).
