Серия PES

PES-92

Пружины из эластомера

Амортизаторы нагрузки

Твёрдость по Шору по шкале А: 92, красный цвет

Таблица (PDF)

Исполнения серии PES

PES-80

Пружины из эластомера

Амортизаторы нагрузки

PES-90

Пружины из эластомера

Амортизаторы нагрузки

PES-92

Пружины из эластомера

Амортизаторы нагрузки

PES-92

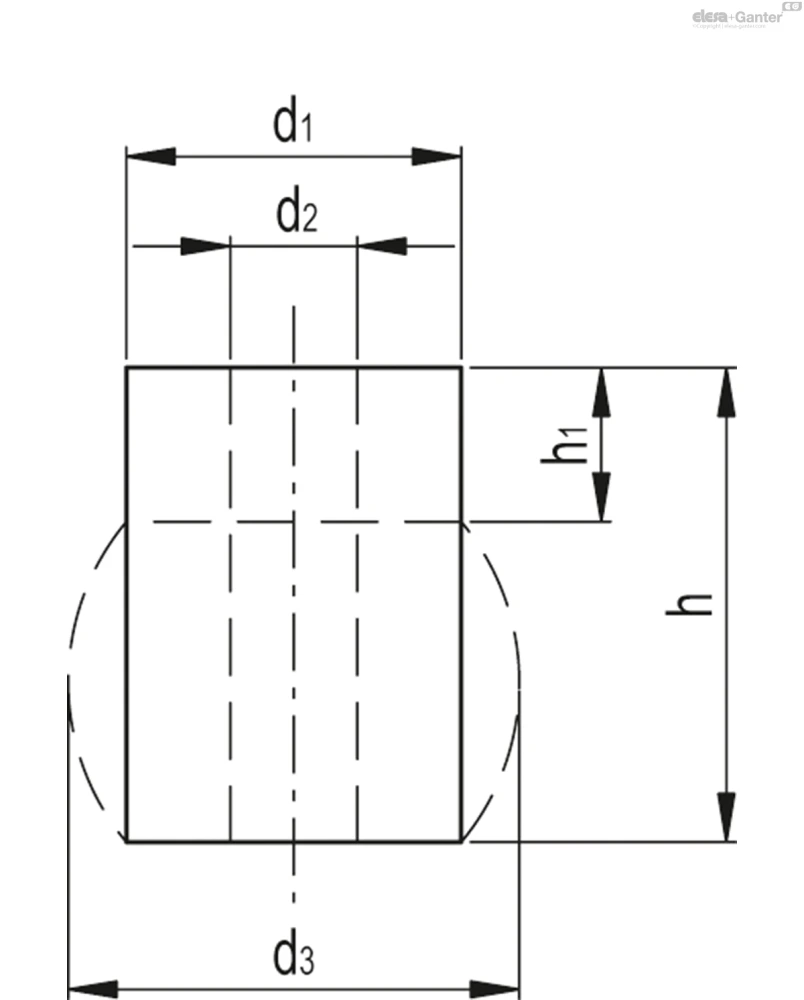

Таблица моделей — Пружины из эластомера

Артикул	Описание	d₁	d₂	d₃	h	h₁	F₁[N]	Вес (г)
490108	PES-16x16-6.5-92	16	6.5	19	16	4.8	1300	4
490113	PES-16x20-6.5-92	16	6.5	19	20	6	1300	4
490118	PES-16x25-6.5-92	16	6.5	19	25	8	1300	6
490123	PES-16x32-6.5-92	16	6.5	19	32	10	1300	7
490128	PES-20x16-8.5-92	20	8.5	26	16	5	2000	5
490133	PES-20x20-8.5-92	20	8.5	26	20	6	2000	6
490138	PES-20x25-8.5-92	20	8.5	26	25	8	2000	8
490143	PES-20x32-8.5-92	20	8.5	26	32	10	2000	10
490148	PES-20x40-8.5-92	20	8.5	26	40	12	2000	13
490153	PES-25x16-10.5-92	25	10.5	30	16	5	3000	9
490158	PES-25x20-10.5-92	25	10.5	30	20	6	3000	11
490163	PES-25x25-10.5-92	25	10.5	30	25	8	3000	13
490168	PES-25x32-10.5-92	25	10.5	30	32	10	3000	17
490173	PES-25x40-10.5-92	25	10.5	30	40	12	3000	21
490178	PES-25x50-10.5-92	25	10.5	30	50	15	3000	26
490183	PES-32x16-13.5-92	32	13.5	41	16	5	5800	13
490188	PES-32x20-13.5-92	32	13.5	41	20	6	5800	16
490193	PES-32x25-13.5-92	32	13.5	41	25	8	5800	20
490198	PES-32x32-13.5-92	32	13.5	41	32	10	5800	25
490203	PES-32x40-13.5-92	32	13.5	41	40	12	5800	31
490208	PES-32x50-13.5-92	32	13.5	41	50	15	5800	39
490213	PES-32x63-13.5-92	32	13.5	41	63	19	5800	50
490218	PES-40x20-13.5-92	40	13.5	50	20	6	12000	27
490223	PES-40x25-13.5-92	40	13.5	50	25	8	12000	33
490228	PES-40x32-13.5-92	40	13.5	50	32	10	12000	43
490233	PES-40x40-13.5-92	40	13.5	50	40	12	12000	53
490238	PES-40x50-13.5-92	40	13.5	50	50	15	12000	67
490243	PES-40x63-13.5-92	40	13.5	50	63	19	12000	84
490248	PES-40x80-13.5-92	40	13.5	50	80	24	12000	107
490253	PES-50x25-17-92	50	17	62	25	8	17000	52
490258	PES-50x32-17-92	50	17	62	32	10	17000	66
490263	PES-50x40-17-92	50	17	62	40	12	17000	83
490268	PES-50x50-17-92	50	17	62	50	15	17000	104
490273	PES-50x63-17-92	50	17	62	63	19	17000	131
490278	PES-50x80-17-92	50	17	62	80	24	17000	166
490283	PES-50x100-17-92	50	17	62	100	30	17000	208
490293	PES-63x32-17-92	63	17	78	32	10	25000	112
490298	PES-63x40-17-92	63	17	78	40	12	25000	140
490303	PES-63x50-17-92	63	17	78	50	15	25000	175
490308	PES-63x63-17-92	63	17	78	63	19	25000	220
490313	PES-63x80-17-92	63	17	78	80	24	25000	279
490318	PES-63x100-17-92	63	17	78	100	30	25000	349
490323	PES-63x125-17-92	63	17	78	125	38	25000	437

3D-модель Технические данные (PDF)

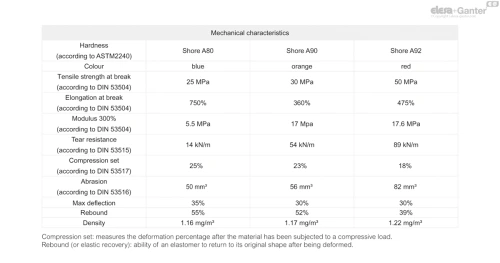

Основные характеристики

Материал

Полиуретан.

Стандартные исполнения

Сквозное отверстие.

PES-80: твёрдость по Шору по шкале А: 80, синий цвет.

PES-90: твёрдость по Шору по шкале А: 90, оранжевый цвет.

PES-92: твёрдость по Шору по шкале А: 92, красный цвет.

Рабочая температура

Максимальная постоянная рабочая температура: 60 °C.

Минимальная постоянная рабочая температура: PES-80 и PES-90: -20 °C, PES-92: +15 °C.

Использование при температуре от 60 °C до 100 °C допускается, но приводит к существенному ослаблению функций.

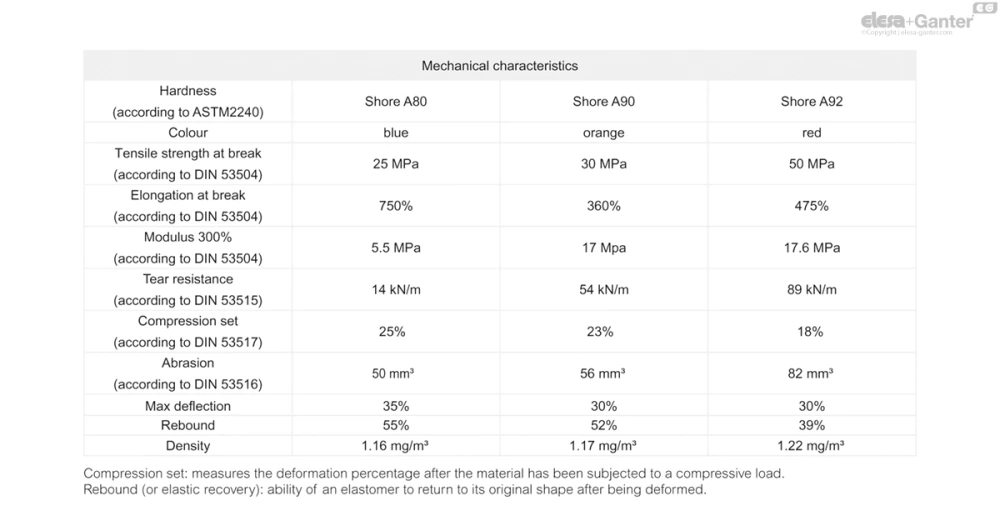

Длительное воздействие максимальной рабочей температуры может также привести к значительному ухудшению механических характеристик по сравнению с номинальными значениями, указанными в технических данных (см. технические данные).

Общая информация

Особенности и области применения

Перфорированные пружины — отличная альтернатива традиционным металлическим пружинам. Они гарантируют высокую устойчивость к осевой нагрузке, предотвращая внезапные разрывы в случае перегрузки.

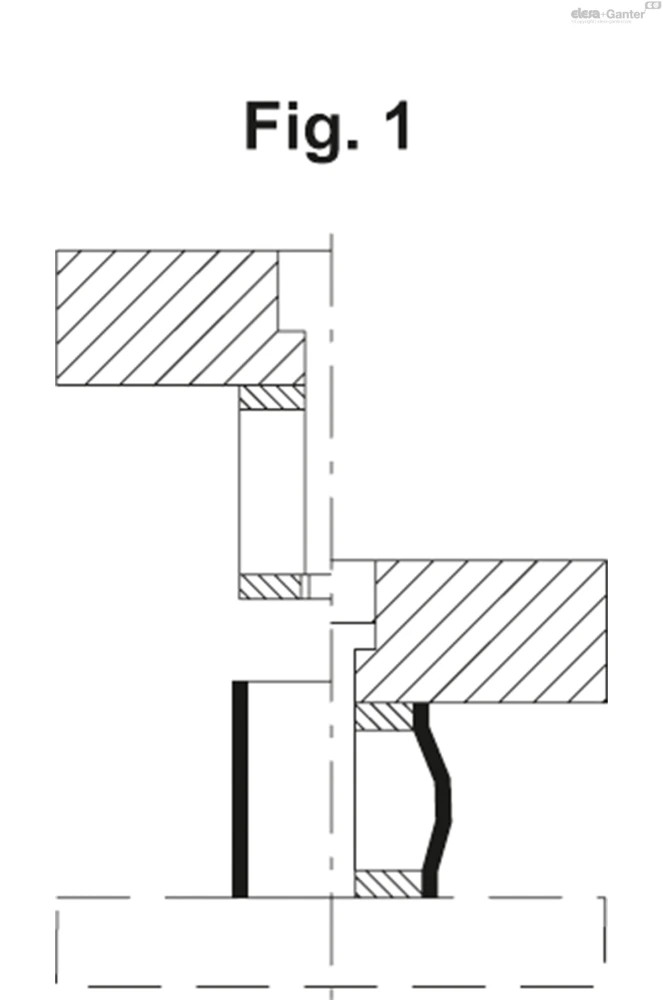

Их можно использовать в качестве амортизаторов нагрузки или в качестве формовочных элементов. В частности, они широко используются в таких процессах, как глубокая вытяжка (рис. 1), деформация листового металла и в качестве выталкивателей.

Они также устойчивы к химическим веществам, таким как кислоты, смазки и масла (для более подробной информации о химической совместимости обращайтесь к таблице Стойкость к воздействию химических агентов).

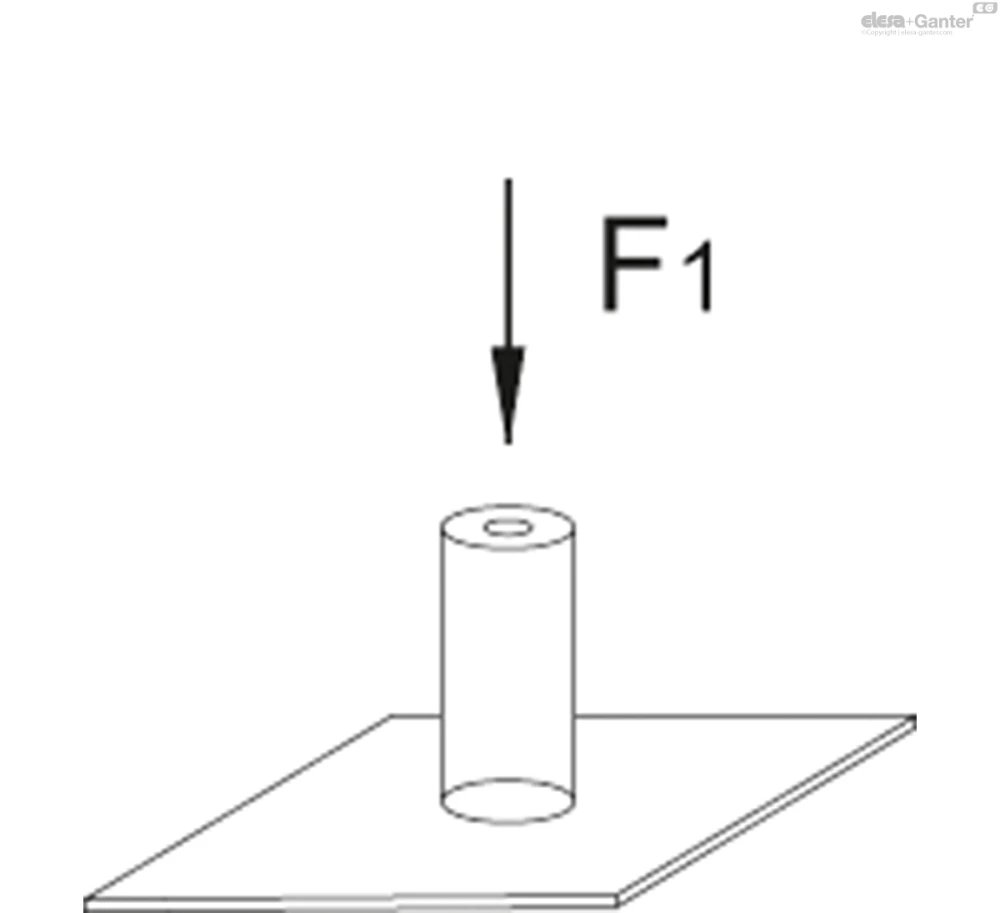

Во время приложения нагрузки (F1) пружина имеет зону без деформации (H1) и максимальную деформацию (D3), пропорциональную приложенной силе F1.

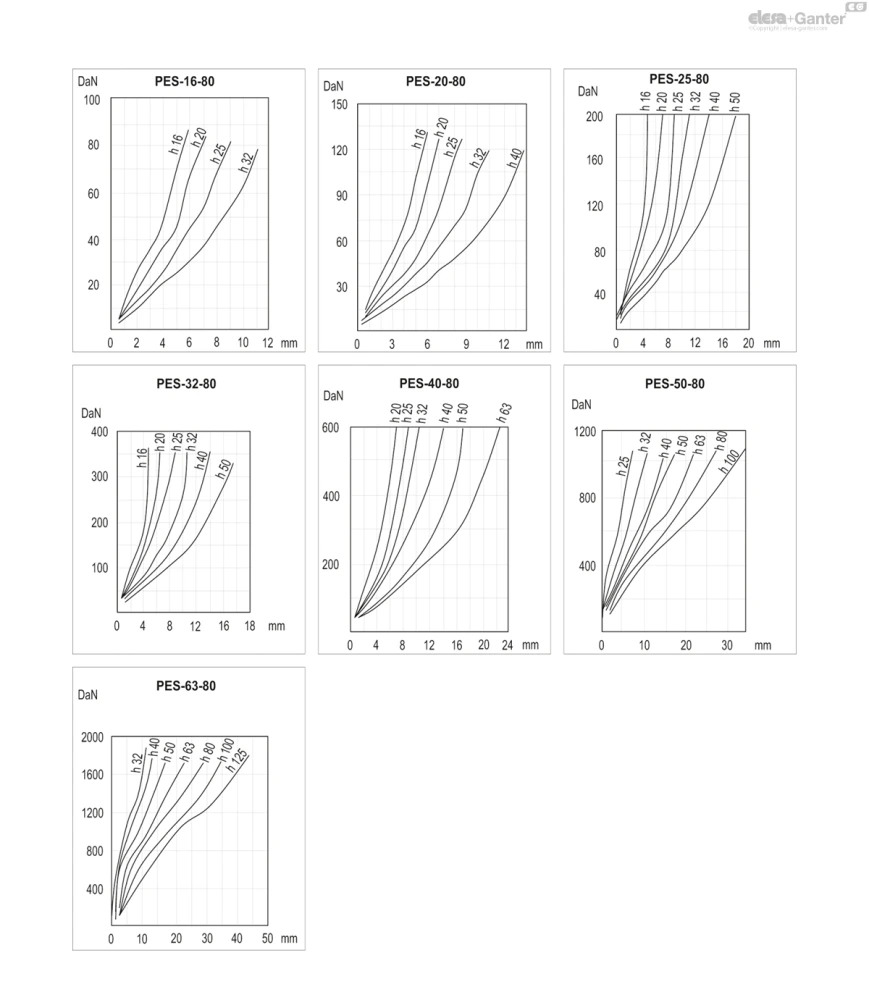

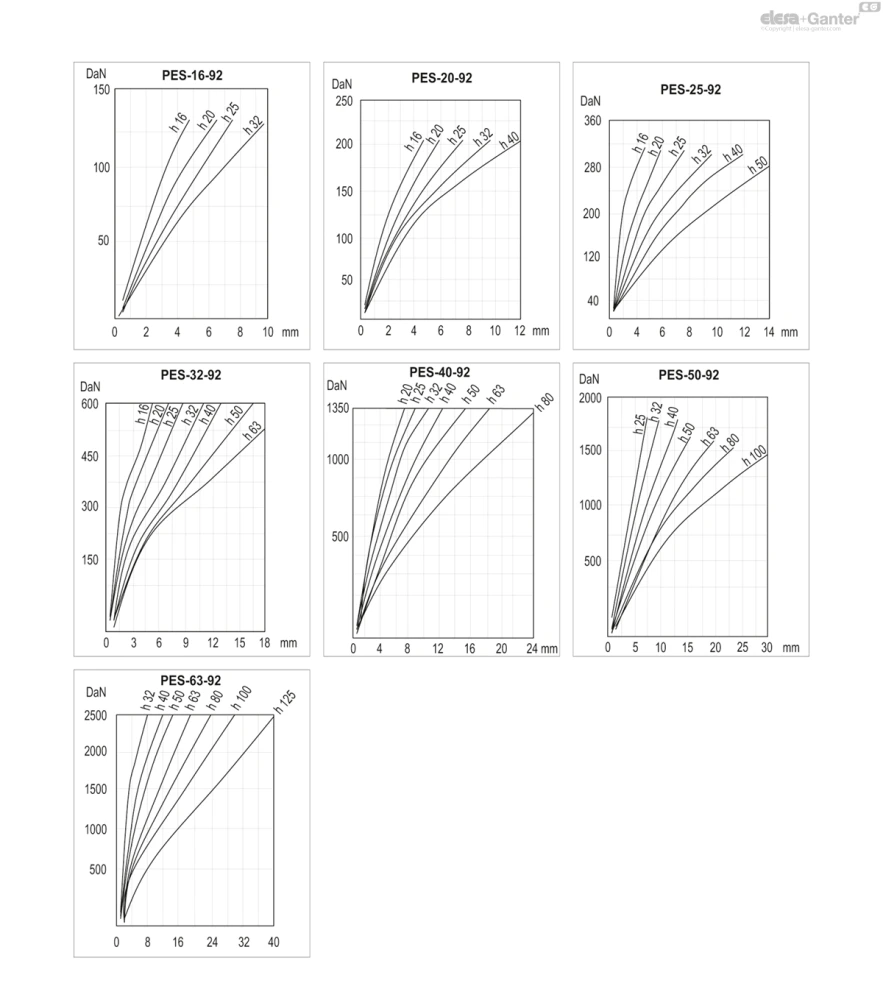

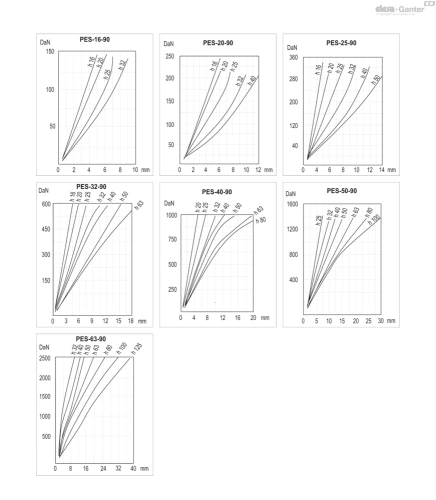

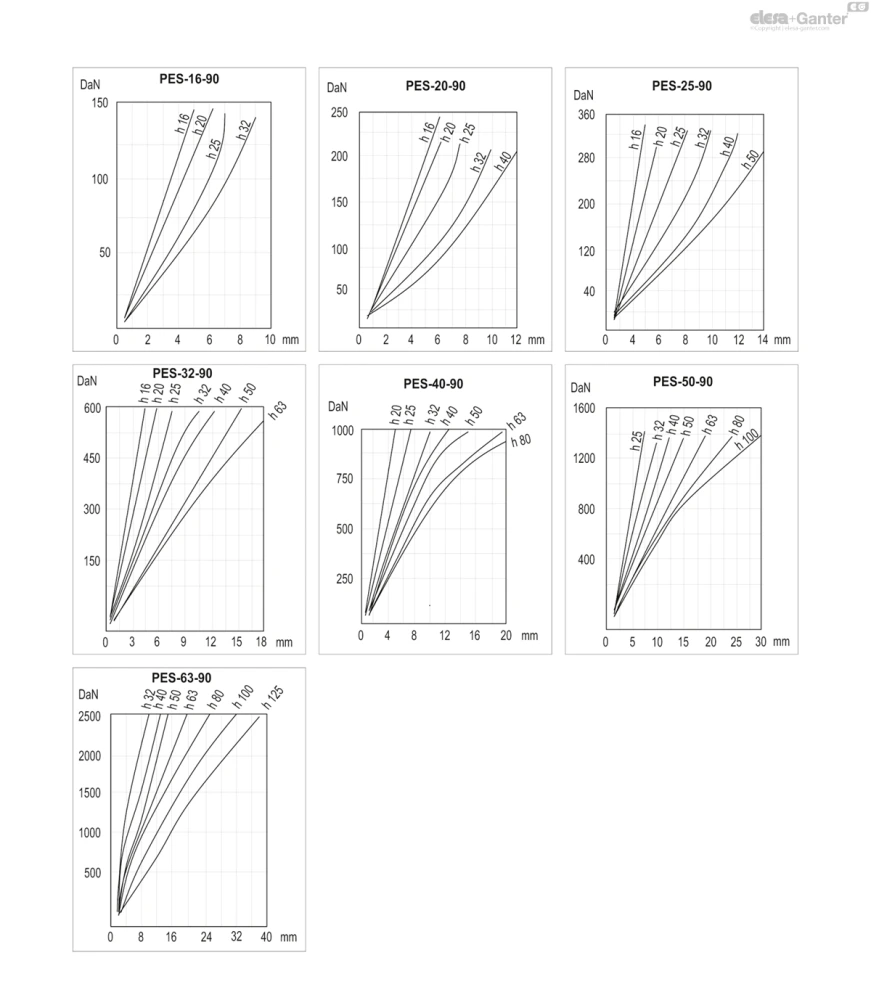

Конкретная кривая нагрузки для каждого диаметра.
