Серия PES

PES-80

Пружины из эластомера

Амортизаторы нагрузки

Твёрдость по Шору по шкале А: 80, синий цвет

Таблица (PDF)

Исполнения серии PES

PES-80

Пружины из эластомера

Амортизаторы нагрузки

PES-90

Пружины из эластомера

Амортизаторы нагрузки

PES-92

Пружины из эластомера

Амортизаторы нагрузки

PES-80

Таблица моделей — Пружины из эластомера

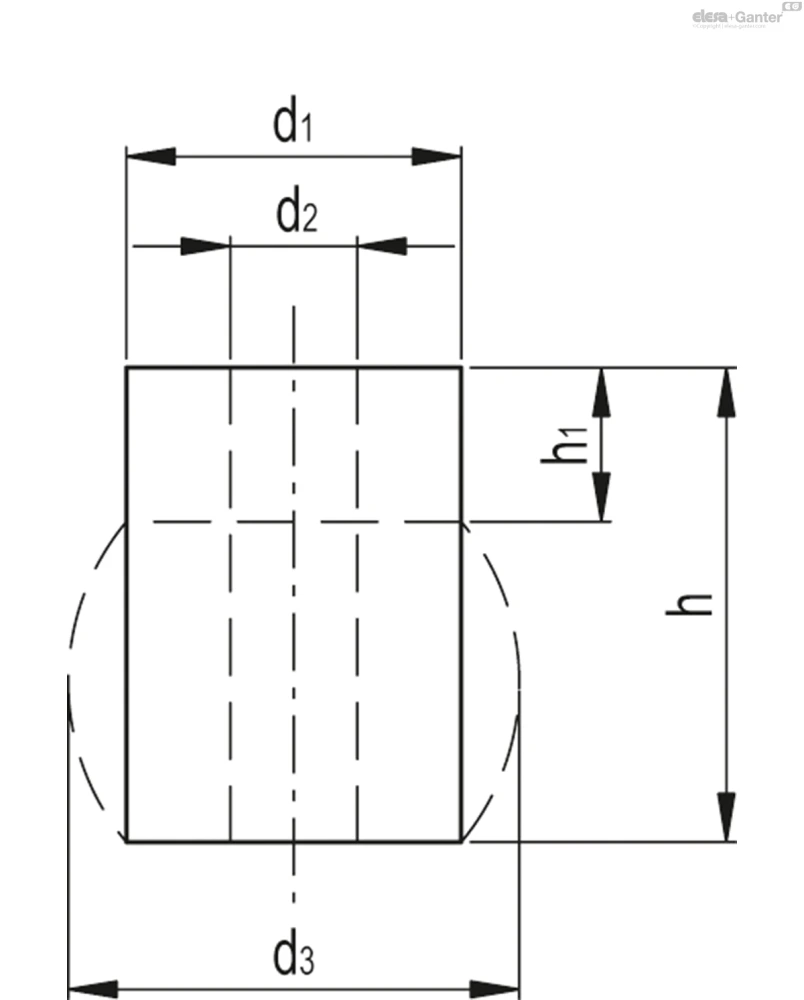

Артикул	Описание	d₁	d₂	d₃	h	h₁	F₁[N]	Вес (г)
490106	PES-16x16-6.5-80	16	6.5	22	16	5.6	1000	3
490111	PES-16x20-6.5-80	16	6.5	22	20	7	1000	4
490116	PES-16x25-6.5-80	16	6.5	22	25	9	1000	5
490121	PES-16x32-6.5-80	16	6.5	22	32	11	1000	6
490126	PES-20x16-8.5-80	20	8.5	27	16	6	1500	5
490131	PES-20x20-8.5-80	20	8.5	27	20	7	1500	6
490136	PES-20x25-8.5-80	20	8.5	27	25	9	1500	8
490141	PES-20x32-8.5-80	20	8.5	27	32	11	1500	10
490146	PES-20x40-8.5-80	20	8.5	27	40	14	1500	12
490151	PES-25x16-10.5-80	25	10.5	34	16	6	2500	7
490156	PES-25x20-10.5-80	25	10.5	34	20	7	2500	9
490161	PES-25x25-10.5-80	25	10.5	34	25	9	2500	11
490166	PES-25x32-10.5-80	25	10.5	34	32	11	2500	15
490171	PES-25x40-10.5-80	25	10.5	34	40	14	2500	18
490176	PES-25x50-10.5-80	25	10.5	34	50	18	2500	23
490181	PES-32x16-13.5-80	32	13.5	43	16	6	4000	12
490186	PES-32x20-13.5-80	32	13.5	43	20	7	4000	15
490191	PES-32x25-13.5-80	32	13.5	43	25	9	4000	18
490196	PES-32x32-13.5-80	32	13.5	43	32	11	4000	23
490201	PES-32x40-13.5-80	32	13.5	43	40	14	4000	29
490206	PES-32x50-13.5-80	32	13.5	43	50	18	4000	37
490211	PES-32x63-13.5-80	32	13.5	43	63	22	4000	46
490216	PES-40x20-13.5-80	40	13.5	54	20	7	7000	25
490221	PES-40x25-13.5-80	40	13.5	54	25	9	7000	31
490226	PES-40x32-13.5-80	40	13.5	54	32	11	7000	39
490231	PES-40x40-13.5-80	40	13.5	54	40	14	7000	49
490236	PES-40x50-13.5-80	40	13.5	54	50	18	7000	62
490241	PES-40x63-13.5-80	40	13.5	54	63	22	7000	78
490246	PES-40x80-13.5-80	40	13.5	54	80	28	7000	98
490251	PES-50x25-17-80	50	17	68	25	9	12000	48
490256	PES-50x32-17-80	50	17	68	32	11	12000	62
490261	PES-50x40-17-80	50	17	68	40	14	12000	77
490266	PES-50x50-17-80	50	17	68	50	18	12000	97
490271	PES-50x63-17-80	50	17	68	63	22	12000	122
490276	PES-50x80-17-80	50	17	68	80	28	12000	154
490281	PES-50x100-17-80	50	17	68	100	35	12000	193
490291	PES-63x32-17-80	63	17	85	32	3	18500	103
490296	PES-63x40-17-80	63	17	85	40	14	18500	129
490301	PES-63x50-17-80	63	17	85	50	18	18500	161
490306	PES-63x63-17-80	63	17	85	63	22	18500	203
490311	PES-63x80-17-80	63	17	85	80	28	18500	258
490316	PES-63x100-17-80	63	17	85	100	35	18500	322
490321	PES-63x125-17-80	63	17	85	125	43.7	18500	403

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Полиуретан.

Стандартные исполнения

Сквозное отверстие.

PES-80: твёрдость по Шору по шкале А: 80, синий цвет.

PES-90: твёрдость по Шору по шкале А: 90, оранжевый цвет.

PES-92: твёрдость по Шору по шкале А: 92, красный цвет.

Рабочая температура

Максимальная постоянная рабочая температура: 60 °C.

Минимальная постоянная рабочая температура: PES-80 и PES-90: -20 °C, PES-92: +15 °C.

Использование при температуре от 60 °C до 100 °C допускается, но приводит к существенному ослаблению функций.

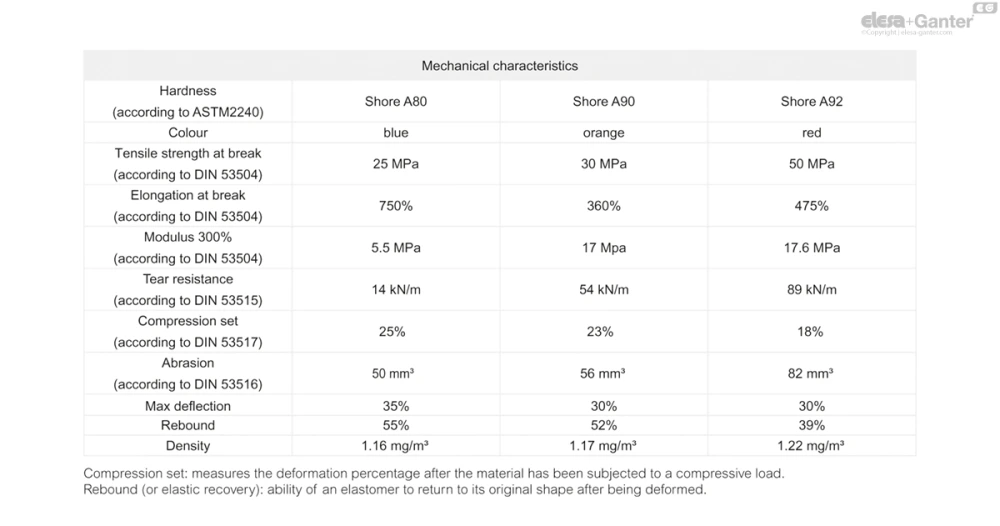

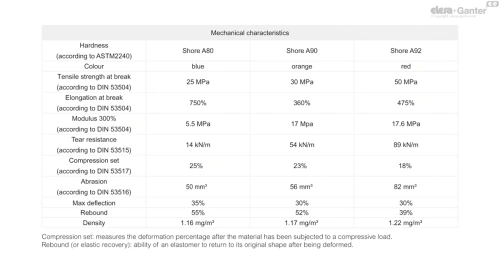

Длительное воздействие максимальной рабочей температуры может также привести к значительному ухудшению механических характеристик по сравнению с номинальными значениями, указанными в технических данных (см. технические данные).

Общая информация

Особенности и области применения

Перфорированные пружины — отличная альтернатива традиционным металлическим пружинам. Они гарантируют высокую устойчивость к осевой нагрузке, предотвращая внезапные разрывы в случае перегрузки.

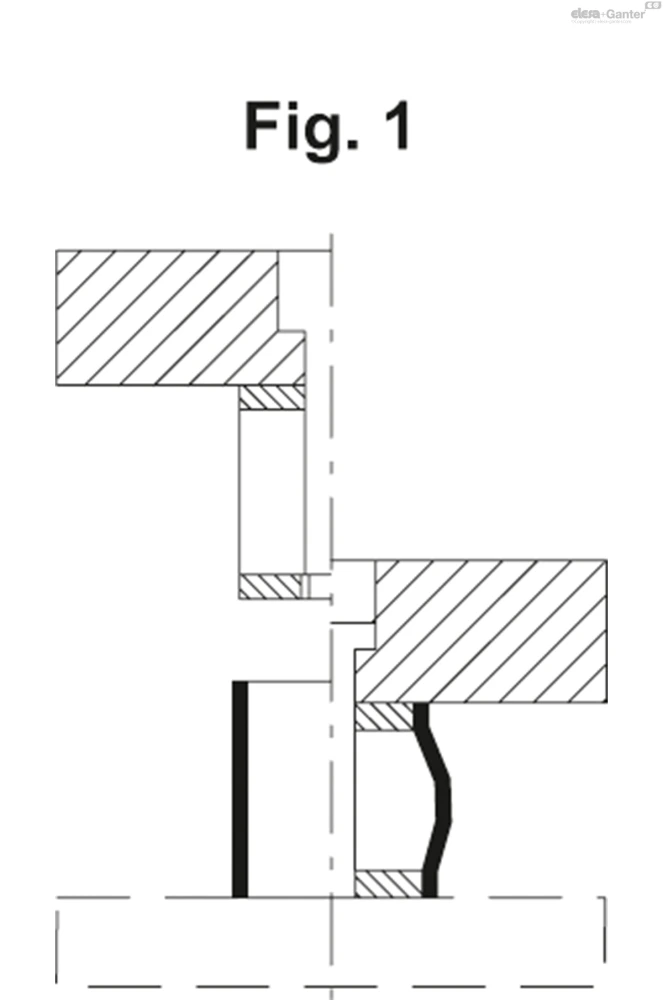

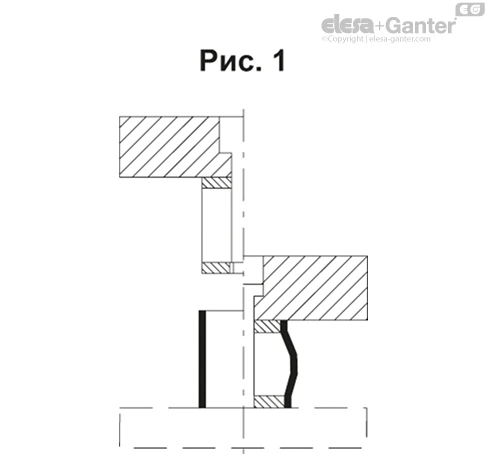

Их можно использовать в качестве амортизаторов нагрузки или в качестве формовочных элементов. В частности, они широко используются в таких процессах, как глубокая вытяжка (рис. 1), деформация листового металла и в качестве выталкивателей.

Они также устойчивы к химическим веществам, таким как кислоты, смазки и масла (для более подробной информации о химической совместимости обращайтесь к таблице Стойкость к воздействию химических агентов).

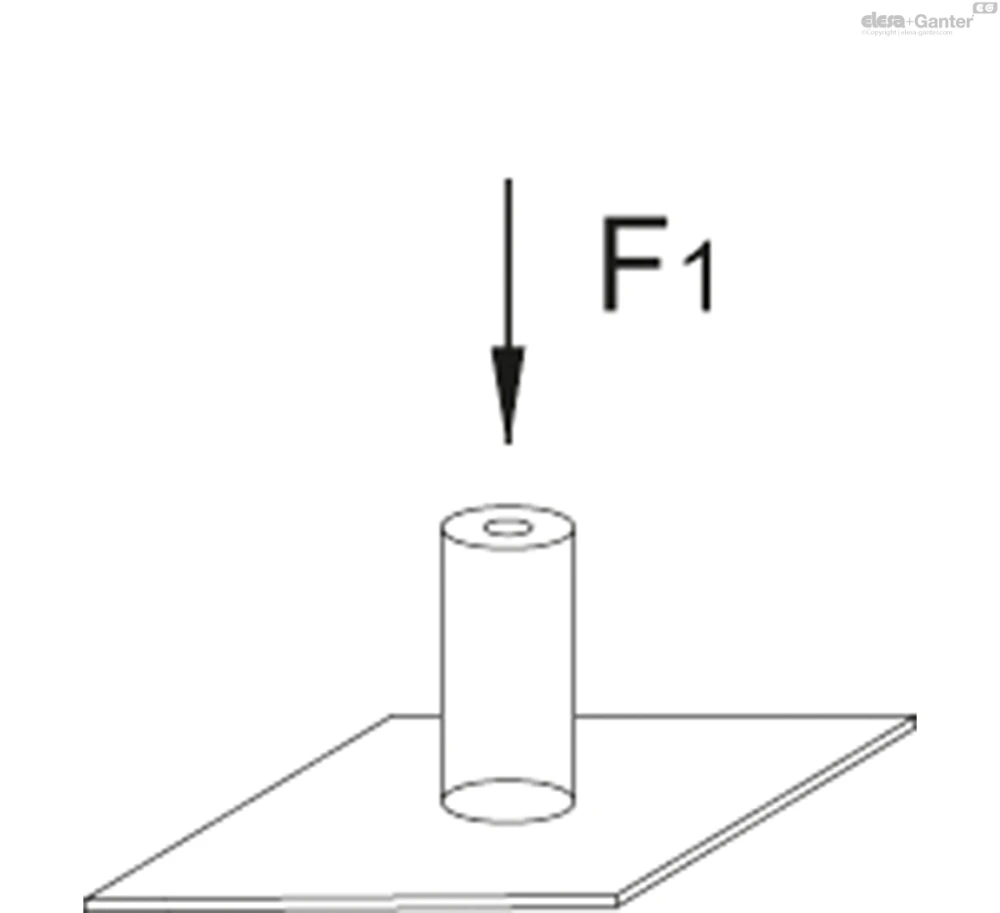

Во время приложения нагрузки (F1) пружина имеет зону без деформации (H1) и максимальную деформацию (D3), пропорциональную приложенной силе F1.

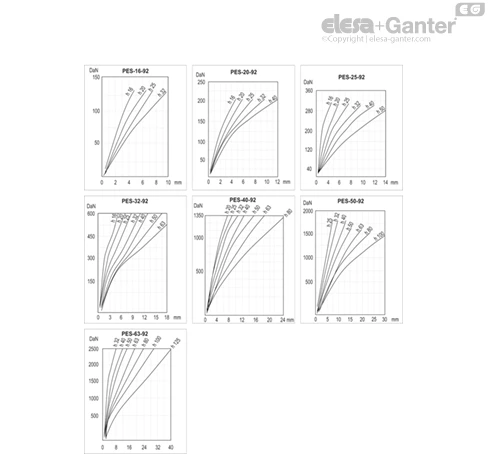

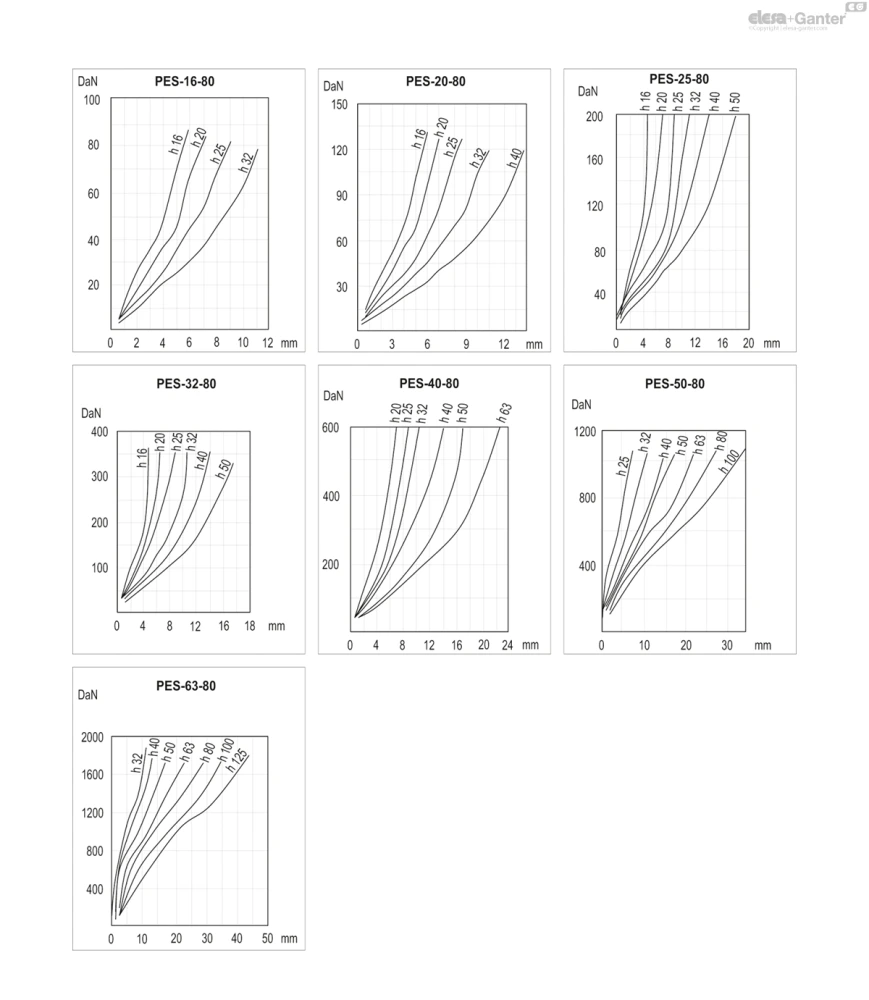

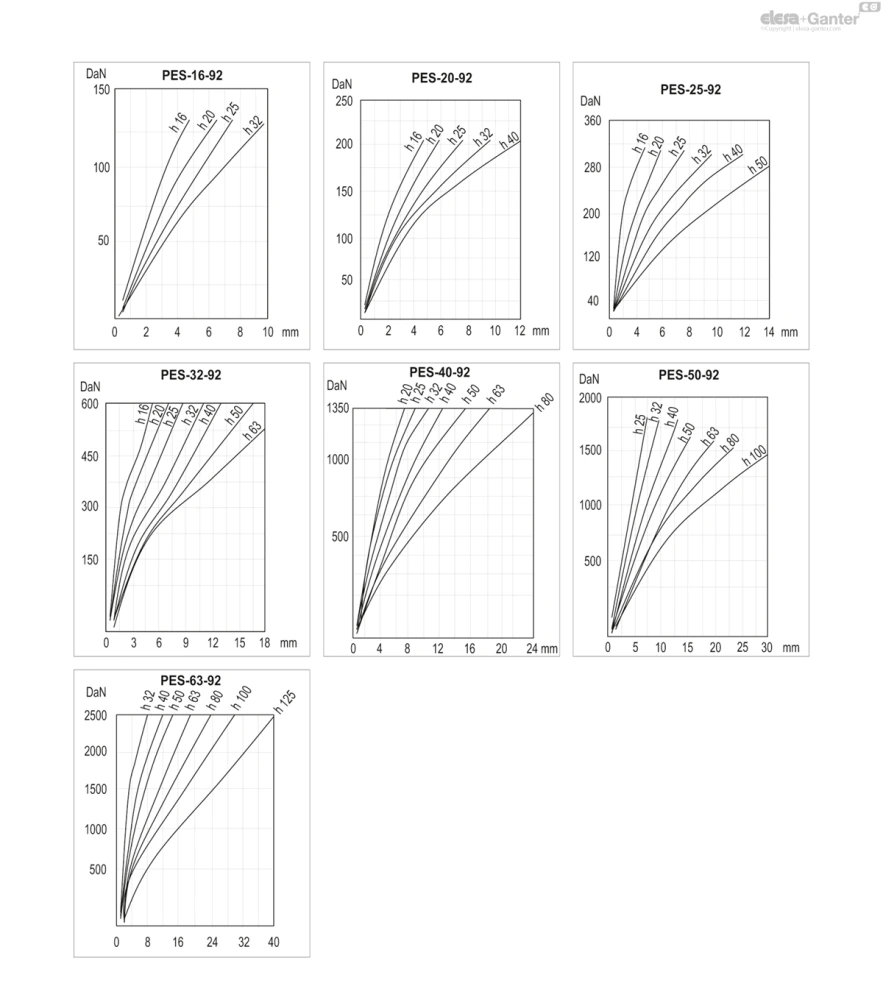

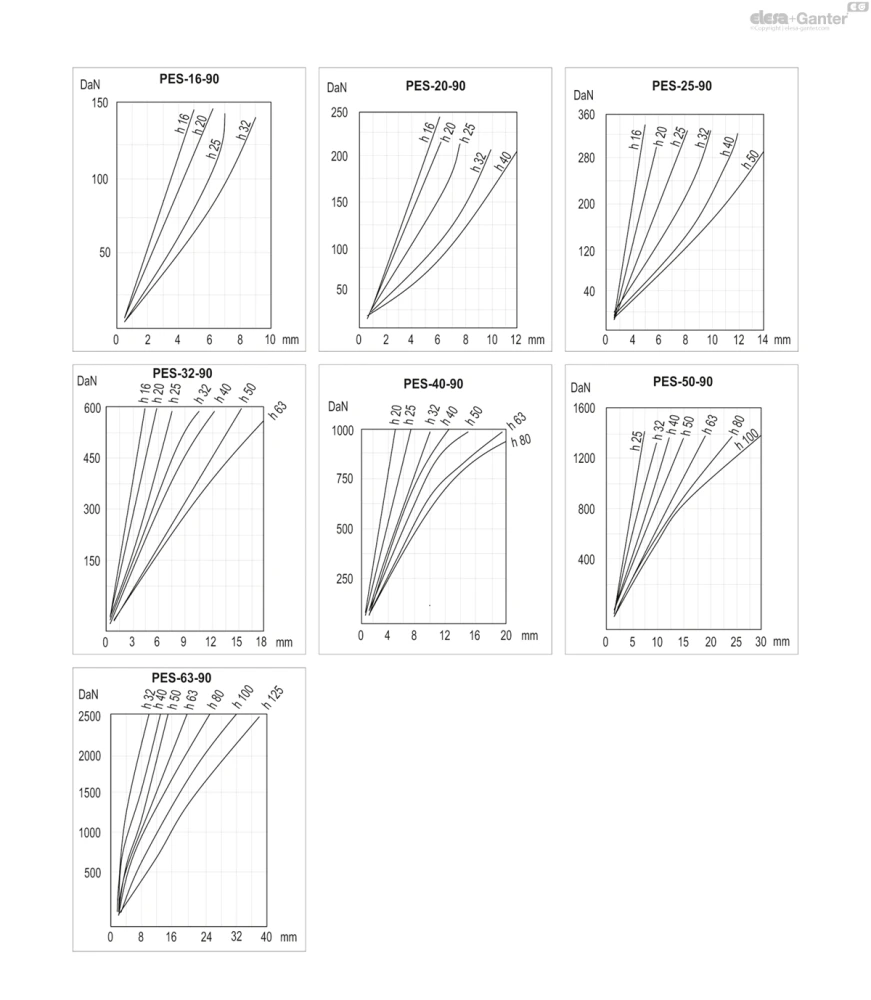

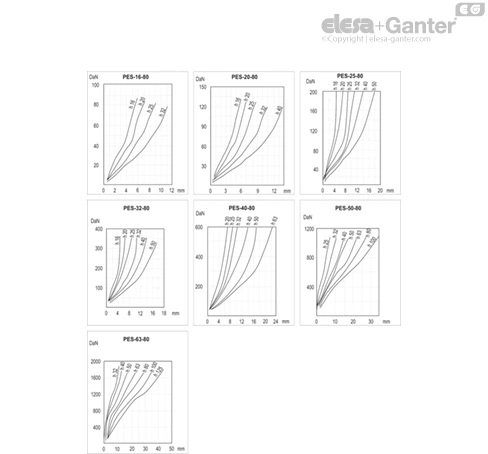

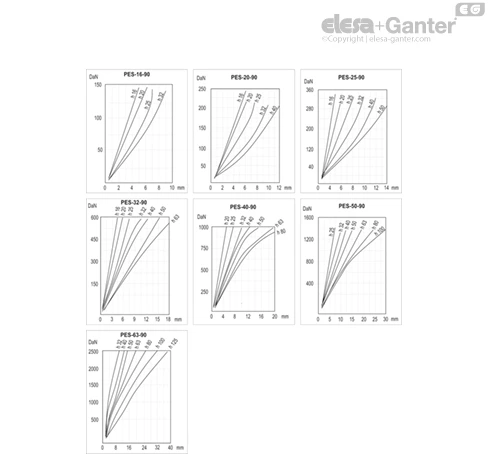

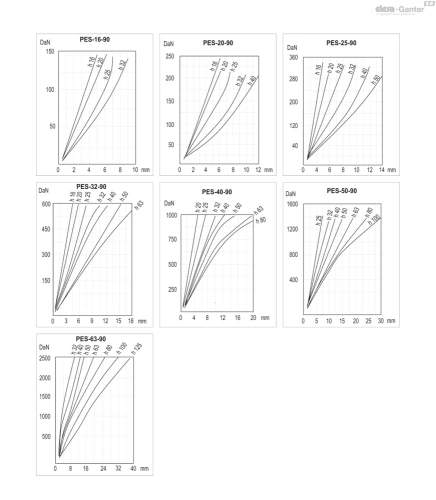

Конкретная кривая нагрузки для каждого диаметра.
