Серия PES

PES-90

Пружины из эластомера

Амортизаторы нагрузки

Твёрдость по Шору по шкале А: 90, оранжевый цвет

Таблица (PDF)

Исполнения серии PES

PES-80

Пружины из эластомера

Амортизаторы нагрузки

PES-90

Пружины из эластомера

Амортизаторы нагрузки

PES-92

Пружины из эластомера

Амортизаторы нагрузки

PES-90

Таблица моделей — Пружины из эластомера

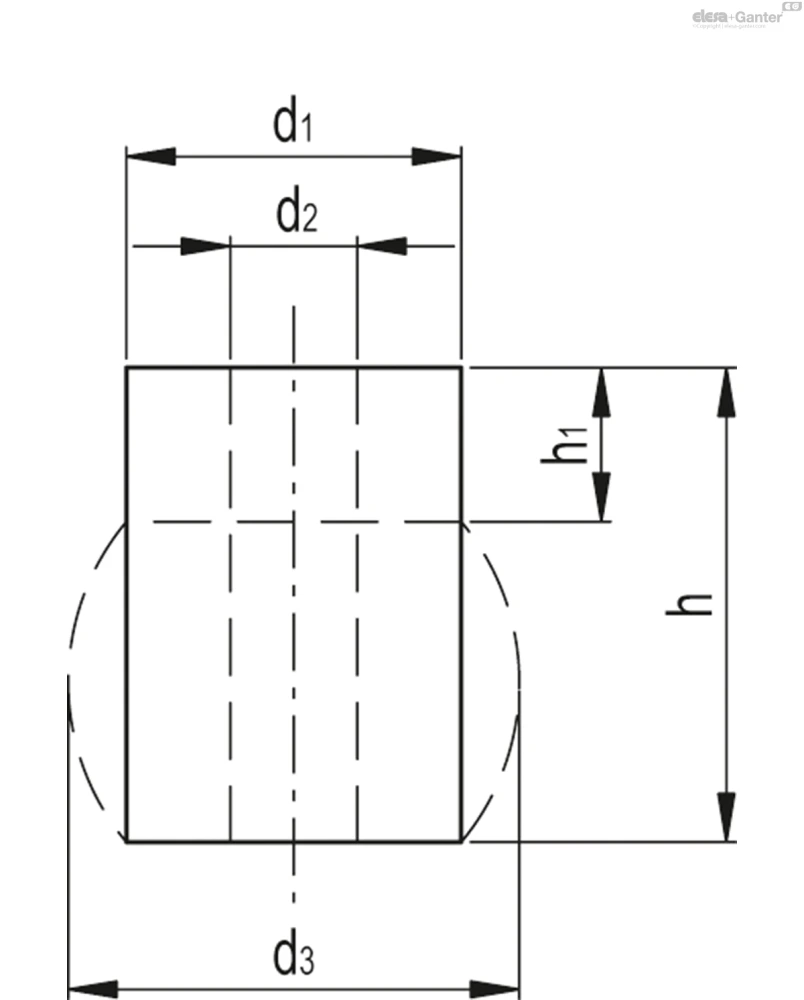

Артикул	Описание	d₁	d₂	d₃	h	h₁	F₁[N]	Вес (г)
490107	PES-16x16-6.5-90	16	6.5	21	16	4.8	1400	3
490112	PES-16x20-6.5-90	16	6.5	21	20	6	1400	4
490117	PES-16x25-6.5-90	16	6.5	21	25	8	1400	5
490122	PES-16x32-6.5-90	16	6.5	21	32	9.6	1400	6
490127	PES-20x16-8.5-90	20	8.5	27	16	5	1500	5
490132	PES-20x20-8.5-90	20	8.5	27	20	6	1500	6
490137	PES-20x25-8.5-90	20	8.5	27	25	8	1500	8
490142	PES-20x32-8.5-90	20	8.5	27	32	10	1500	10
490147	PES-20x40-8.5-90	20	8.5	27	40	12	1500	12
490152	PES-25x16-10.5-90	25	10.5	33	16	5	4000	7
490157	PES-25x20-10.5-90	25	10.5	33	20	6	4000	9
490162	PES-25x25-10.5-90	25	10.5	33	25	8	4000	11
490167	PES-25x32-10.5-90	25	10.5	33	32	10	4000	15
490172	PES-25x40-10.5-90	25	10.5	33	40	12	4000	18
490177	PES-25x50-10.5-90	25	10.5	33	50	15	4000	23
490182	PES-32x16-13.5-90	32	13.5	42	16	5	5800	12
490187	PES-32x20-13.5-90	32	13.5	42	20	6	5800	15
490192	PES-32x25-13.5-90	32	13.5	42	25	8	5800	18
490197	PES-32x32-13.5-90	32	13.5	42	32	10	5800	23
490202	PES-32x40-13.5-90	32	13.5	42	40	12	5800	29
490207	PES-32x50-13.5-90	32	13.5	42	50	15	5800	37
490212	PES-32x63-13.5-90	32	13.5	42	63	18.9	5800	46
490217	PES-40x20-13.5-90	40	13.5	52	20	6	9000	25
490222	PES-40x25-13.5-90	40	13.5	52	25	8	9000	31
490227	PES-40x32-13.5-90	40	13.5	52	32	10	9000	39
490232	PES-40x40-13.5-90	40	13.5	52	40	12	9000	49
490237	PES-40x50-13.5-90	40	13.5	52	50	15	9000	62
490242	PES-40x63-13.5-90	40	13.5	52	63	18.9	9000	78
490247	PES-40x80-13.5-90	40	13.5	52	80	24	9000	98
490252	PES-50x25-17-90	50	17	65	25	8	18000	48
490257	PES-50x32-17-90	50	17	65	32	10	18000	62
490262	PES-50x40-17-90	50	17	65	40	12	18000	77
490267	PES-50x50-17-90	50	17	65	50	15	18000	97
490272	PES-50x63-17-90	50	17	65	63	18.9	18000	122
490277	PES-50x80-17-90	50	17	65	80	24	18000	154
490282	PES-50x100-17-90	50	17	65	100	30	18000	193
490292	PES-63x32-17-90	63	17	76	32	10	25000	103
490297	PES-63x40-17-90	63	17	76	40	12	25000	129
490302	PES-63x50-17-90	63	17	76	50	15	25000	161
490307	PES-63x63-17-90	63	17	76	63	18.9	25000	203
490312	PES-63x80-17-90	63	17	76	80	24	25000	258
490317	PES-63x100-17-90	63	17	76	100	30	25000	322
490322	PES-63x125-17-90	63	17	76	125	37.5	25000	403

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Полиуретан.

Стандартные исполнения

Сквозное отверстие.

PES-80: твёрдость по Шору по шкале А: 80, синий цвет.

PES-90: твёрдость по Шору по шкале А: 90, оранжевый цвет.

PES-92: твёрдость по Шору по шкале А: 92, красный цвет.

Рабочая температура

Максимальная постоянная рабочая температура: 60 °C.

Минимальная постоянная рабочая температура: PES-80 и PES-90: -20 °C, PES-92: +15 °C.

Использование при температуре от 60 °C до 100 °C допускается, но приводит к существенному ослаблению функций.

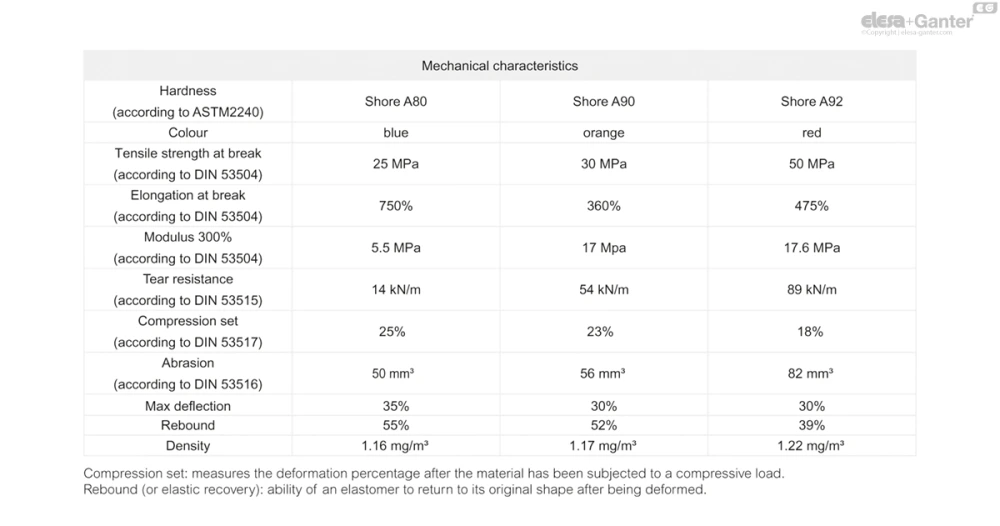

Длительное воздействие максимальной рабочей температуры может также привести к значительному ухудшению механических характеристик по сравнению с номинальными значениями, указанными в технических данных (см. технические данные).

Общая информация

Особенности и области применения

Перфорированные пружины — отличная альтернатива традиционным металлическим пружинам. Они гарантируют высокую устойчивость к осевой нагрузке, предотвращая внезапные разрывы в случае перегрузки.

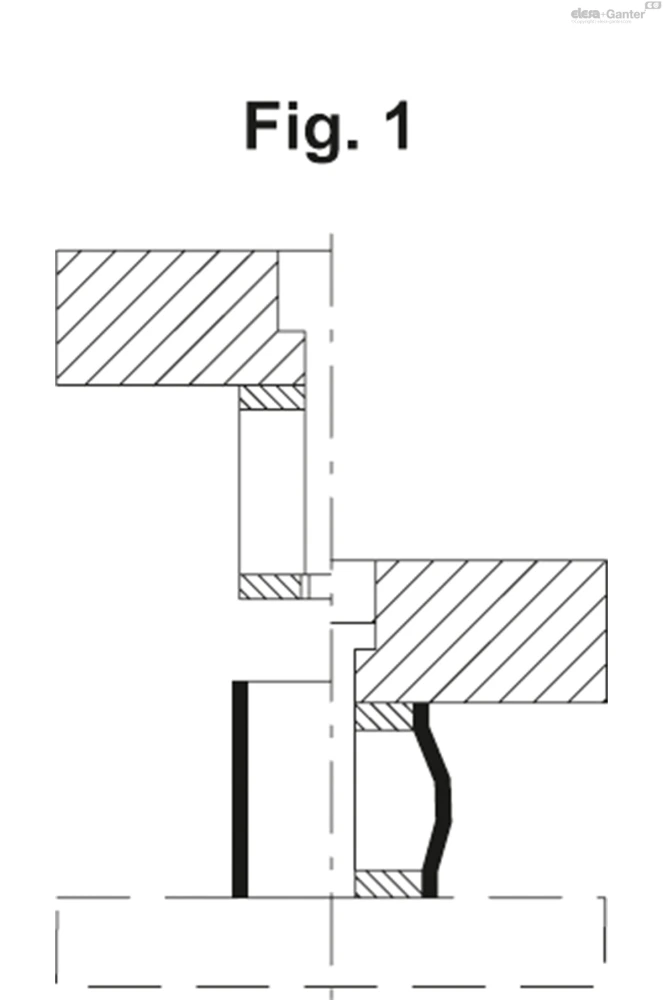

Их можно использовать в качестве амортизаторов нагрузки или в качестве формовочных элементов. В частности, они широко используются в таких процессах, как глубокая вытяжка (рис. 1), деформация листового металла и в качестве выталкивателей.

Они также устойчивы к химическим веществам, таким как кислоты, смазки и масла (для более подробной информации о химической совместимости обращайтесь к таблице Стойкость к воздействию химических агентов).

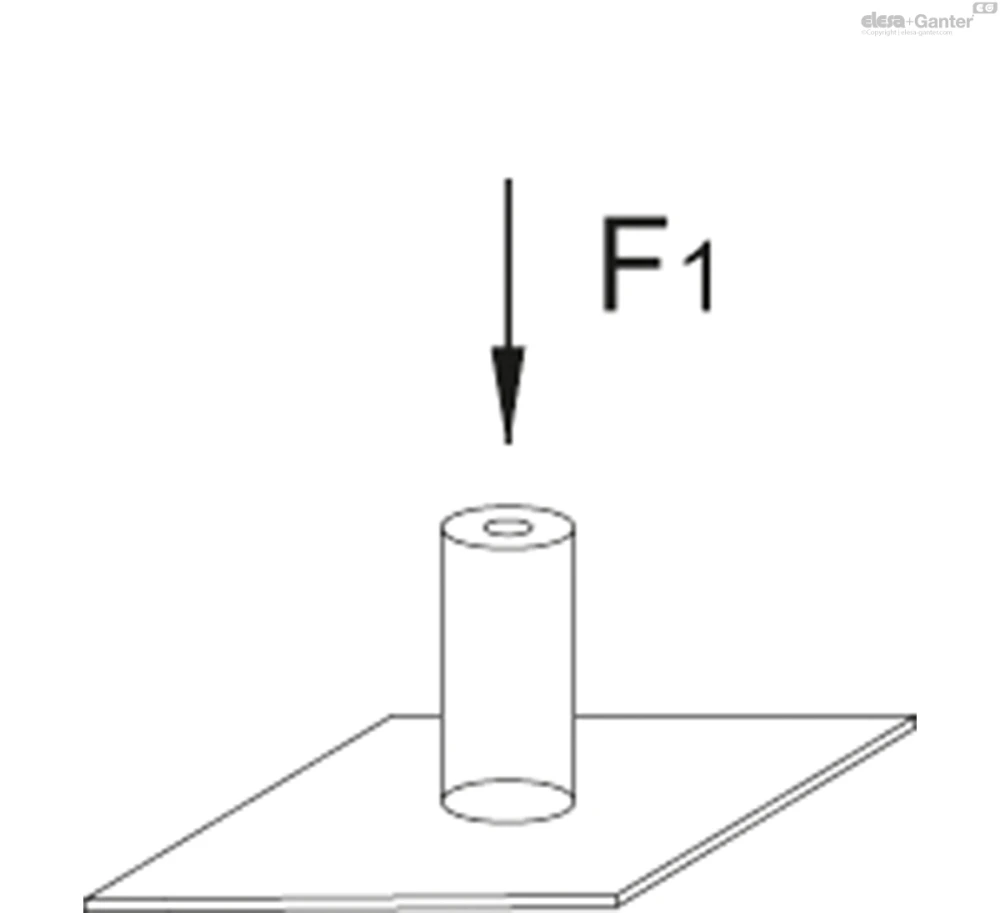

Во время приложения нагрузки (F1) пружина имеет зону без деформации (H1) и максимальную деформацию (D3), пропорциональную приложенной силе F1.

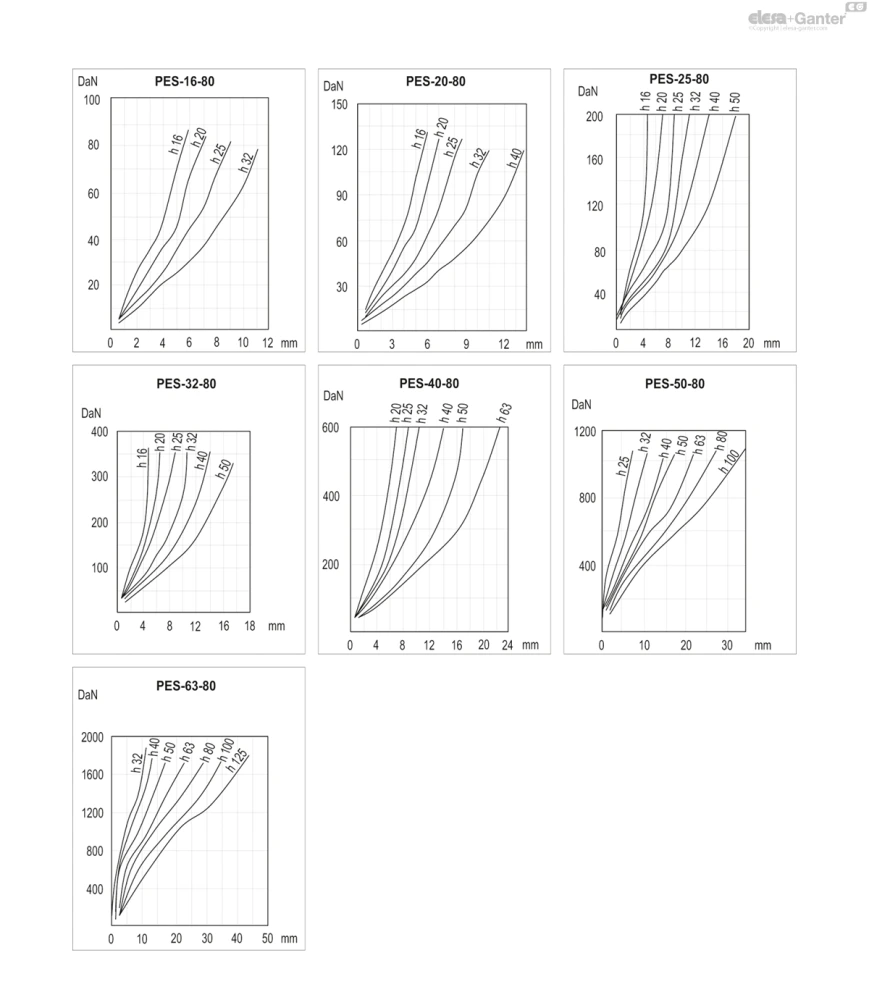

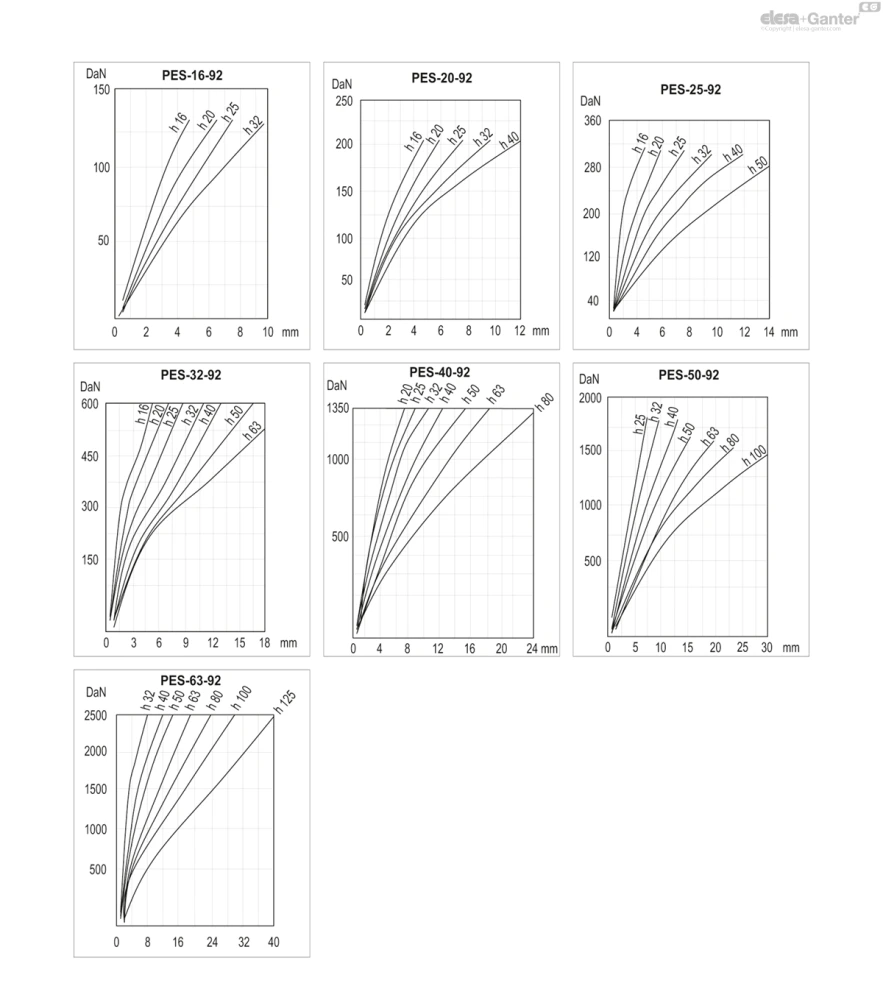

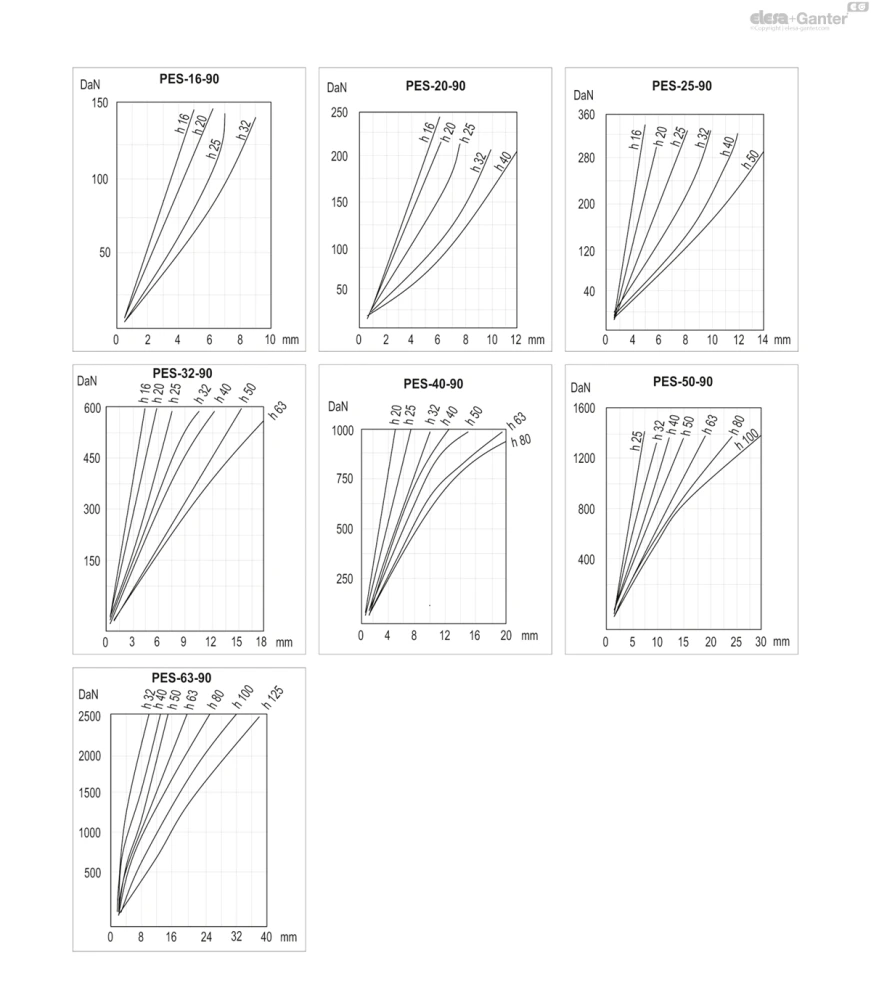

Конкретная кривая нагрузки для каждого диаметра.
