Серия M.2000-SWM

M.2000-SWM-2NC-2NO-C

Ручки с двухконтактным моностабильным переключателем

Самозатухающий сертифицированный технополимер

С разъёмом, 2 НЗ-контакта + 2 НР-контакта

Таблица (PDF)

Исполнения серии M.2000-SWM

M.2000-SWM-2NC-2NO-C

Ручки с двухконтактным моностабильным переключателем

Самозатухающий сертифицированный технополимер

M.2000-SWM-2NC-2NO-F2.5

Ручки с двухконтактным моностабильным переключателем

Самозатухающий сертифицированный технополимер

M.2000-SWM-2NC-2NO-F5

Ручки с двухконтактным моностабильным переключателем

Самозатухающий сертифицированный технополимер

M.2000-SWM-2NC-2NO-C

Таблица моделей — Ручки с двухконтактным моностабильным переключателем

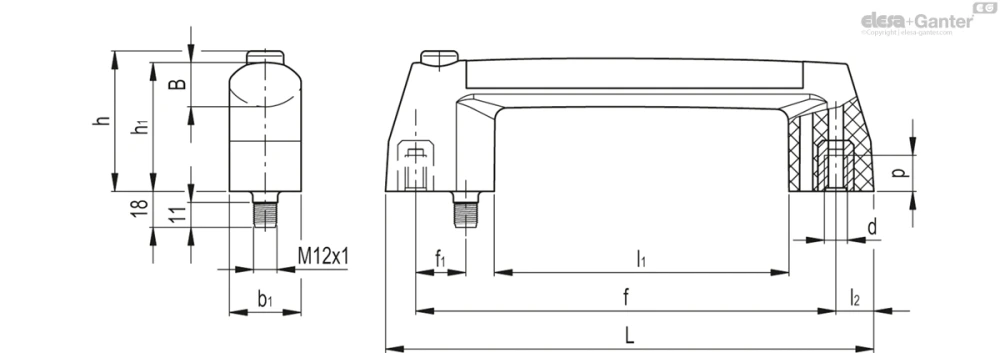

Артикул	Описание	L	f±1	d	f₁	h	h₁	A	b₁	l₁	l₂	p	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)	В корзину
260804	M.2000/180-M6-SWM-2NC+2NO-C	212.5	180	M6	29	70	65	24	35	113	20	12	700	900	7	6	240

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Корпус ручки: технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.

Фронтальная крышка: технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.

Кнопка: технополимер на основе полиамида (PA), голубой цвет.

Микровыключатель с кнопкой

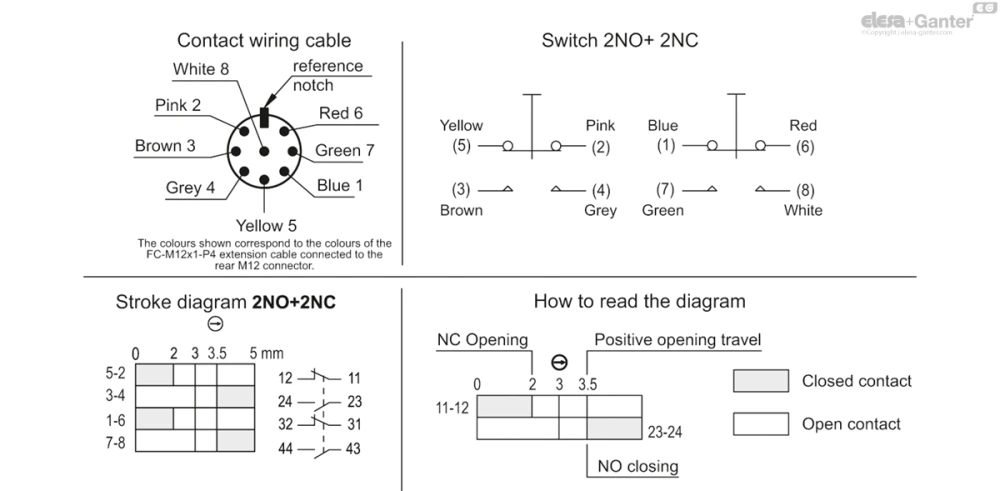

С четырьмя электрическими контактами замедленного действия 2 НР+ 2 НЗ с двойным прерыванием Zb-образной формы (см. IEC EN 60947-5-1).

Принудительное открывание в соответствии со стандартом МЭК EN 60947-5-1, приложение К: разделение электрических контактов является непосредственным результатом действия привода, на котором сила воздействия применяется с помощью неупругих элементов, другими словами, вне зависимости от, например, пружинных элементов.

Контактные элементы обеспечивают самоочищающее действие паст из серебра.

Стандартные исполнения

Латунные втулки, глухие резьбовые отверстия M6 для монтажа с задней стороны.

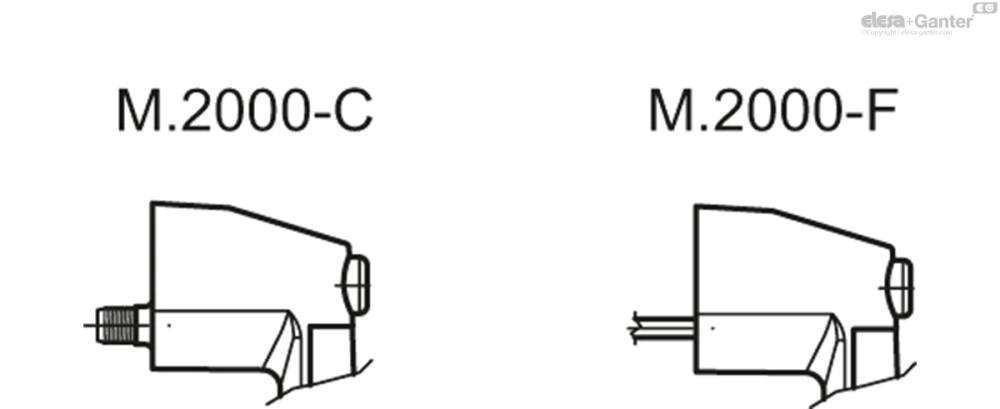

Пластиковый 8-полюсный разъём М12х1, задний выход.

M.2000-SWM-2NC-2NO-C: 2 НЗ-контакта + 2 НР-контакта.

8-полюсный кабель UL:AWG22 RAL9005 PVC UL AWM Style 1569/2517, задний выход, радиус изгиба кабеля > 70 мм

M.2000-SWM-2NC-2NO-F2.5: 2 НЗ-контакта + 2 НР-контакта, кабель длиной 2,5 м.

M.2000-SWM-2NC-2NO-F5: 2 НЗ-контакта + 2 НР-контакта, кабель длиной 5 м.

Защита IP

Степень защиты IP67 и IP69K, см. таблицу EN 60529.

Механические характеристики	Электрические характеристики
Тип контактов: Ag 999	Тепловая мощность lth	Кабель 4 A
	Тепловая мощность lth	Разъем 2.5 A
	Номинальное напряжение изоляции UI	Кабель: 250 В перем. тока
Максимальная рабочая частота: 3600 циклов/час *	Номинальное напряжение изоляции UI	Разъем: 30 Vac/Vdc
	Защита от короткого замыкания: 4 А 500 В gG	Сопротивление между контактами: 25 мОм
	Защита от короткого замыкания: 4 А 500 В gG	Сопротивление между контактами: 25 мОм
Срок службы: 10 миллионов циклов*	Категория использования (кабель)
	le/AC-15 **	24V-50/60 Hz	4A
	le/AC-15 **	240V-50/60 Hz	3A
	le/DC-13 *	24V-d.c.	2A
	le/DC-13 *	240V-d.c.	0.4A
Действующая сила ключа: 30Н	Категория использования (разъём)
Действующая сила ключа: 30Н	Категория использования (разъём)
Радиус изгиба кабеля > 70 мм	le/DC-13 (согласно IEC 60947-5-1)	24V-d.c.	2A
Радиус изгиба кабеля > 70 мм	B10D: 20 миллионов манёвров	Степень загрязнения: 3

* согласно стандарту EN 60947-5-1

* * согласно стандарту EN 60945-5-1

Общая информация

Особенности и области применения

Ручка M.2000-SWM представляет собой идеальное сочетание эргономики, функциональности и компактности.

Помимо функции ручки, он объединяет в одном изделии функцию блока управления с нормально разомкнутыми или нормально замкнутыми контактами.

Его можно включить в систему безопасности или просто использовать в качестве устройства управления электроприборами.

Защита персонала: действие нормально замкнутого (НЗ) выключателя обеспечивает правильное прерывание цепи.

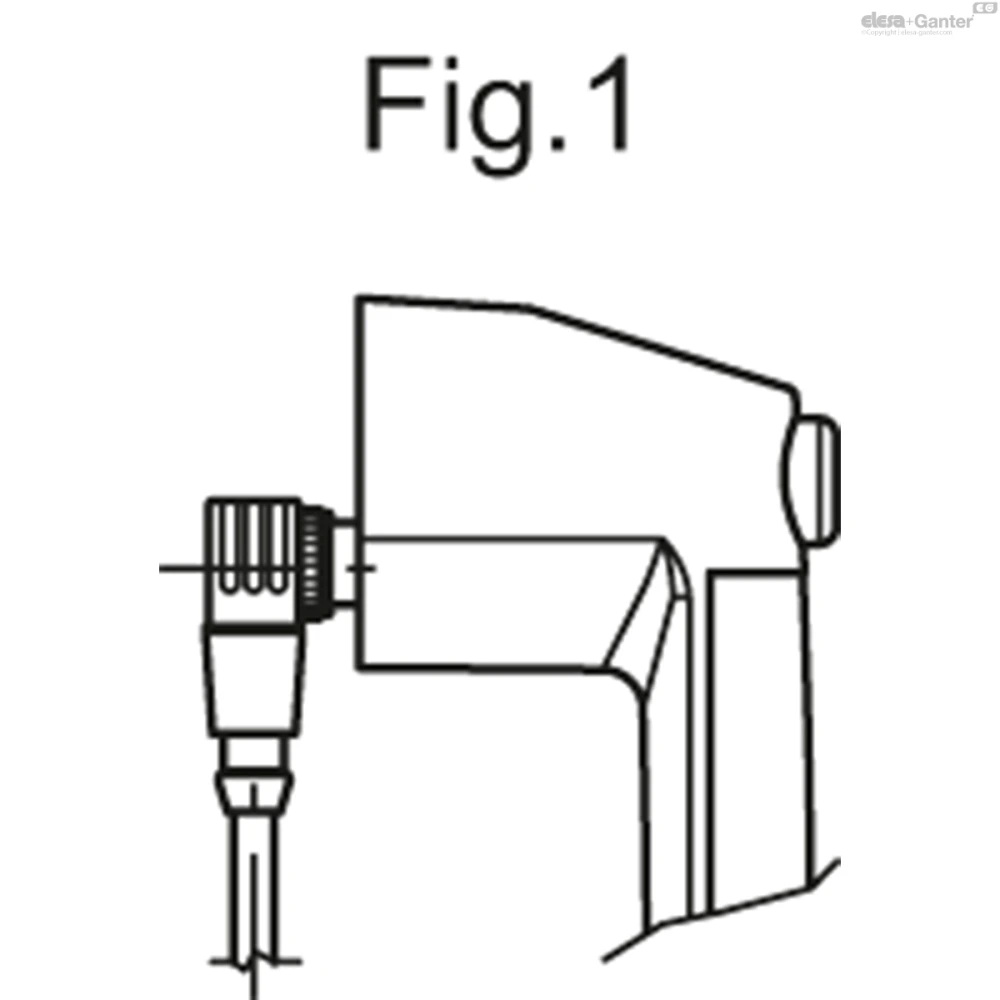

В случае использования удлинителя с угловым разъёмом направление выхода кабеля показано на рис. 1.

Технические данные

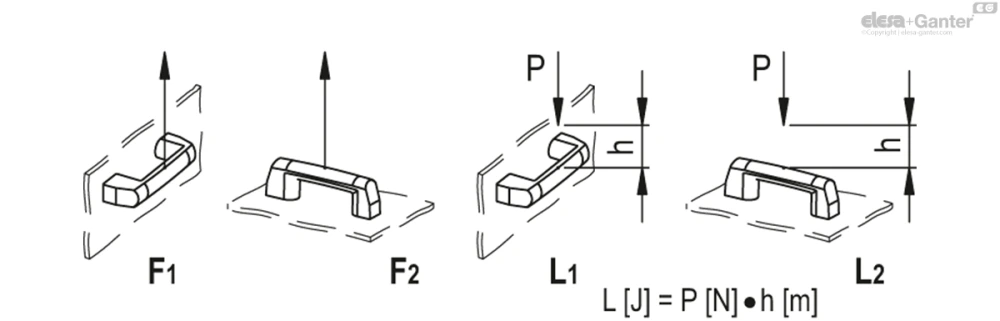

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Декларация о соответствии CE

Предметом вышеуказанной декларации является соответствие надлежащему законодательству Европейского союза в области гармонизации:

2014/35/EU Директива по низковольтному оборудованию

2014/30/EU (EMC) Директива по электромагнитной совместимости

2011/65/EU (RoHS) Ограничение использования некоторых вредных веществ в электрическом и электронном оборудовании

Гармонизированные стандарты и нормативные ссылки на другие используемые технические условия, в отношении которых заявляется соответствие: EN 60947-5-1:2017

Аксессуары

Аксессуары по запросу

FC-M12x1: расширения с 8-полюсным осевым гнездовым разъёмом M12x1.

Другие исполнения

Специальные исполнения доступны по запросу

Быстросъёмный электрический контакт.

Ручка, не соответствующая IP69K, с уменьшенной действующей силой ключа (15 Н). Для её заказа добавьте индекс -N15 к коду и описанию требуемого стандартного исполнения.
