Серия CN-SFT

CN-SFT.115

Блок управления безопасности для категории 3 и 4

Технополимер

Стандартные размеры

Таблица (PDF)

Исполнения серии CN-SFT

CN-SFT.115

Блок управления безопасности для категории 3 и 4

Технополимер

CN-SFT.46

Блок управления безопасности для категории 3 и 4

Технополимер

CN-SFT.115

Таблица моделей — Блок управления безопасности для категории 3 и 4

Артикул	Описание	L	s	H	Вес (г)	В корзину
225106	CN-SFT.115-1NC+1NO	99	22.5	114.5	156
225101	CN-SFT.115-2NC	99	22.5	114.5	156

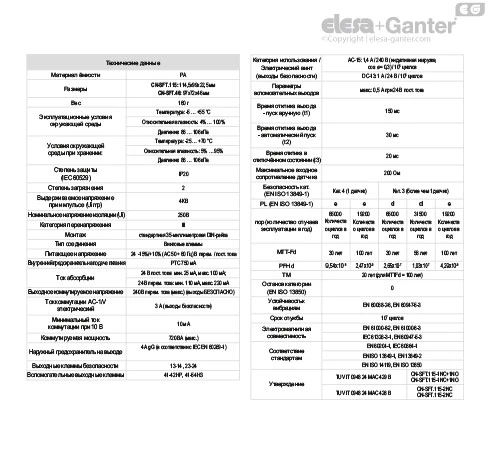

3D-модель Технические данные (PDF)

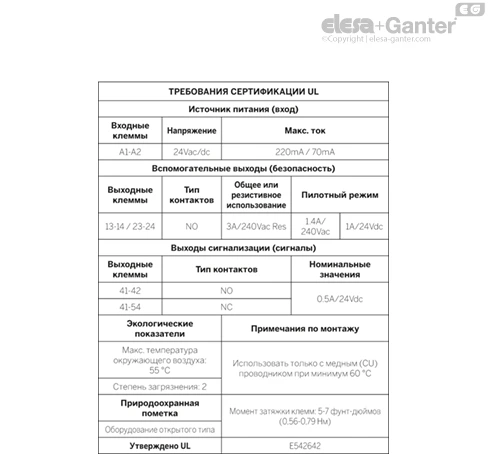

Основные характеристики

Материал

Технополимер на основе полиамида (PA), серый цвет.

Стандартные исполнения

Блок управления безопасности для категории 3 и 4.

CN-SFT.115: стандартные размеры.

CN-SFT.46: уменьшенные размеры.

Контактная группа в стандартном исполнении:

NO-NC: 1 НР-контакт + 1 НЗ-контакт.

NC-NC: 2 NC-контакта.

Общая информация

Особенности и области применения

CN-SFT может использоваться в сочетании со следующими изделиями Elesa:

ESC-SFT

CFSW

CFSQ

M.2000-SWM

Блок управления безопасности CN-SFT способен контролировать статус двух контактов (герконовые магнитные датчики безопасности, аварийные кнопки, механические предохранители, защитная блокировка для мобильных ограждений): выход активируется нажатием и отпусканием кнопки ПУСКА (сброса), только если НР-контакт разомкнут, а НЗ-контакт замкнут (версия НР-НЗ) или только если два НЗ-контакта замкнуты (версия НЗ-НЗ).

Переключение даже одного входного контакта приводит к безопасной ситуации, переводу безопасных выходов в разомкнутое состояние и предотвращению их повторного замыкания, даже после нового переключения контакта и нажатия кнопки ПУСКА (сброса).

Таблица светодиодов
Функция	LED	Цвет	Статус
Источник питания	PWR	Зелёный	on
Выходы 13-14 и 23-24: РАЗОМКНУТЫЙ	CH1 - CH2	Зелёный - Зелёный	off - off
Выход 41-42: РАЗОМКНУТЫЙ
Выход 41-54: ЗАМКНУТЫЙ
Выходы 13-14 и 23-24: ЗАМКНУТЫЙ	CH1 - CH2	Зелёный - Зелёный	on - on
Выход 41-42: ЗАМКНУТЫЙ
Выход 41-54: РАЗОМКНУТЫЙ

Электрические соединения

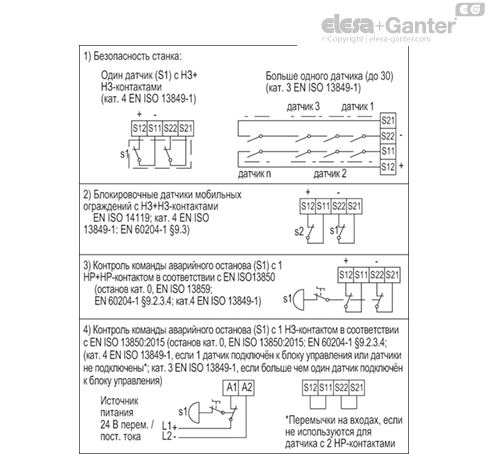

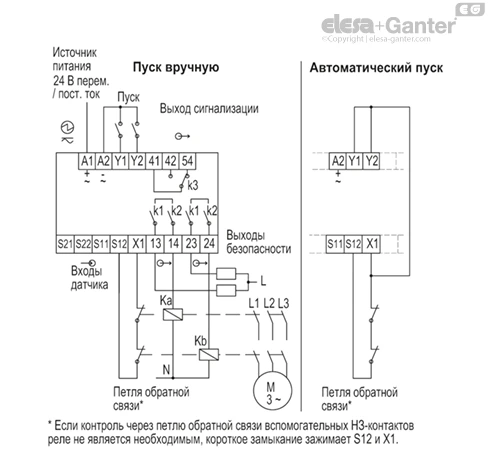

Модель CN-SFT.115-2NC и модель CN-SFT.46-2NC

ПРИМЕЧАНИЕ: контакт является нормально замкнутым, когда ограждение закрыто, и считается НЗ-входом.

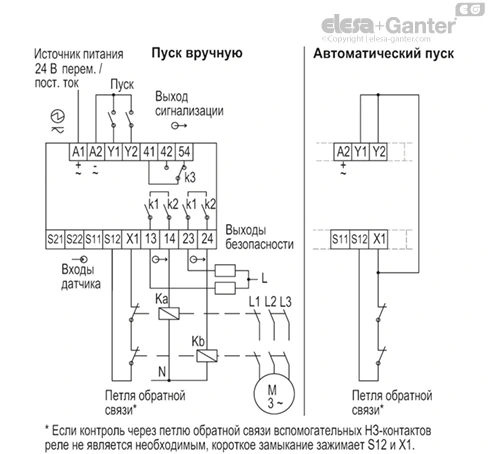

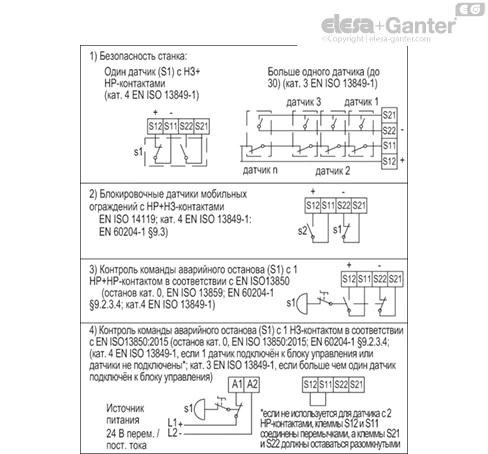

Модель CN-SFT.115-1NC+1NO и модель CN-SFT.46-1NC+1NO

ПРИМЕЧАНИЕ: контакт, являющийся нормально замкнутым, когда ограждение закрыто, считается НЗ-входом. Контакт, являющийся нормально разомкнутым, когда дверь закрыта, считается НР-входом.
