Серия EBR-PN

EBR-PN

Ручка с пневматическим клапаном

Технополимер

Таблица (PDF)

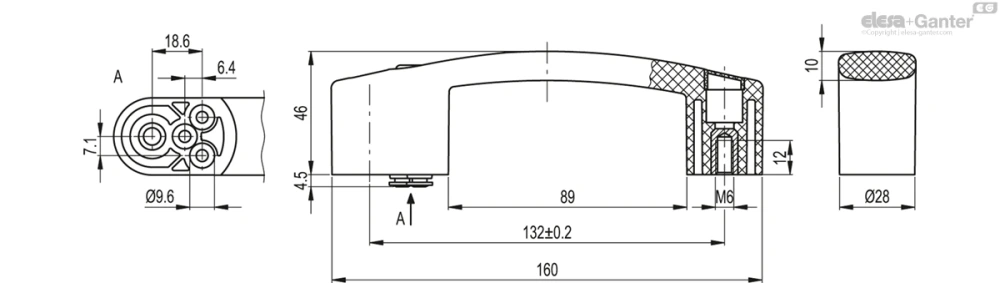

EBR-PN — Ручка с пневматическим клапаном

EBR-PN

Таблица моделей — Ручка с пневматическим клапаном

Артикул	Описание	F₁[N]	F₂[N]	L₁[J]	L₂[J]	Вес (г)
260601-C1	EBR.150-PN-3/2-NO	4000	4400	31	13	118
260603-C1	EBR.150-PN-3/2-NC	4000	4400	31	13	126
260611-C1	EBR.150-PN-5/2	4000	4400	31	13	117

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Нажимная кнопка

Светло-голубой технополимер, глянцевая отделка.

Декоративные заглушки винтов

Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.

Стандартные исполнения

Втулки из латуни, резьбовое глухое отверстие

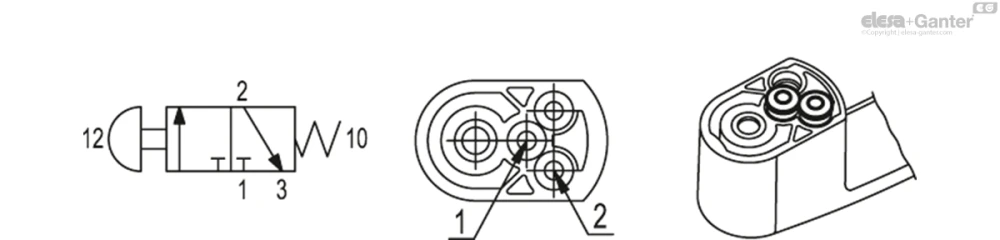

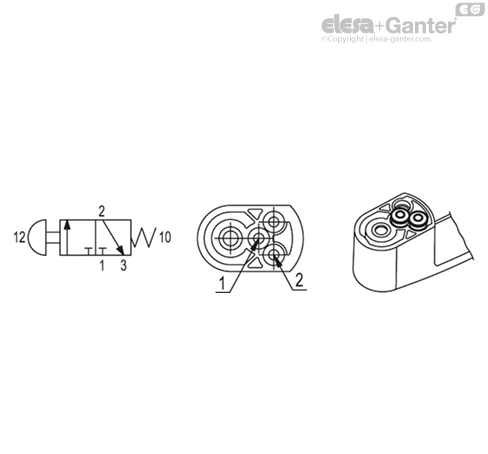

EBR-PN-3/2-NO: пневматический клапан нормально разомкнут. Приведение в действие кнопки закрывает воздуховод.

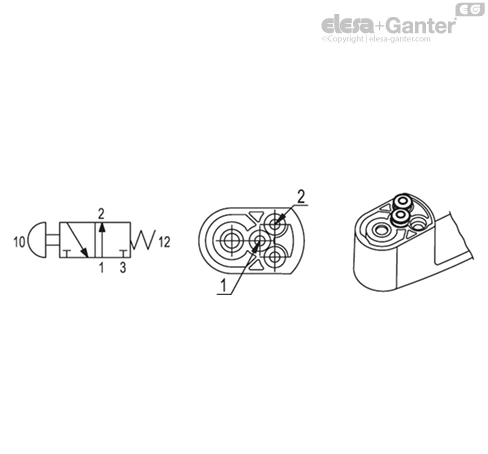

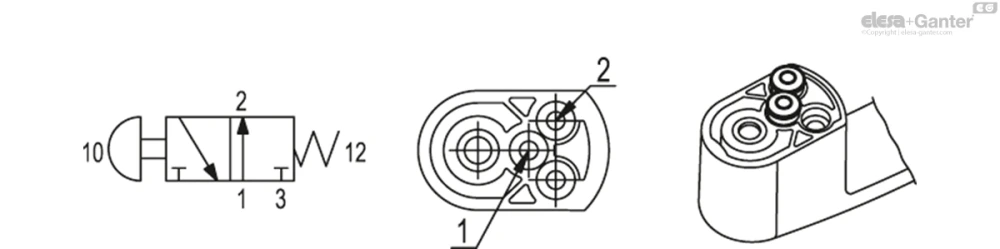

EBR-PN-3/2-NC: пневматический клапан нормально замкнут. Приведение в действие кнопки открывает воздуховод.

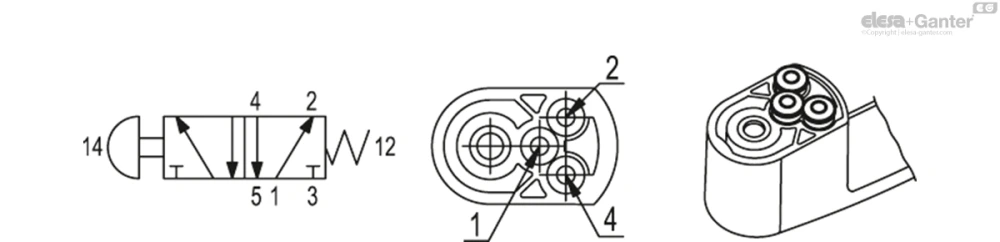

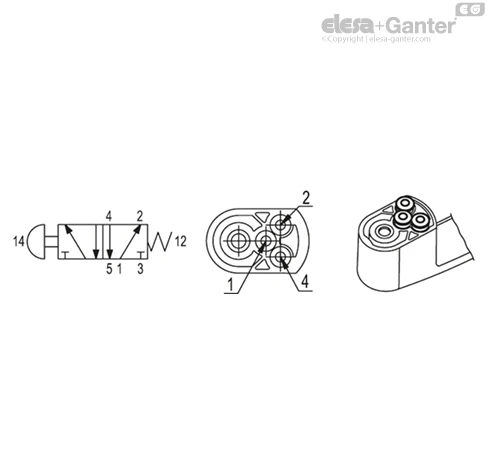

EBR-PN-5/2: приведение в действие кнопки переключает выходной канал для воздуха между двумя доступными.

Общая информация

Функционирование

Ручка поставляется с быстродействующими муфтами для прямой установки трубки Ø 4 мм для пневматических устройств.

Ручка позволяет осуществлять прямое управление пневматическим приводом однократного действия (исполнение 3.2) или двойного действия (исполнение 5.2). Сила, прикладываемая к кнопке для приведения в действие привода, не зависит от рабочего давления.

Ручка уже снабжена функцией спуска давления из камеры нагнетания.

Ручка EBR-PN может быть собрана с нейтральной ручкой EBR.

Технические характеристики
Рабочая среда	Отфильтрованный воздух
Рабочее давление	2 ÷ 10 бар
Рабочая температура	-20° ÷ +80°C: сухой воздух 0° ÷ +80°C: смазанный воздух
Номинальный расход	130 Нл/мин (6 бар, свободный выпуск)
Усилие срабатывания	25 Н (независимо от рабочего давления)
Воздуховод номинального диаметра	Ø 2.5 мм

Технические данные

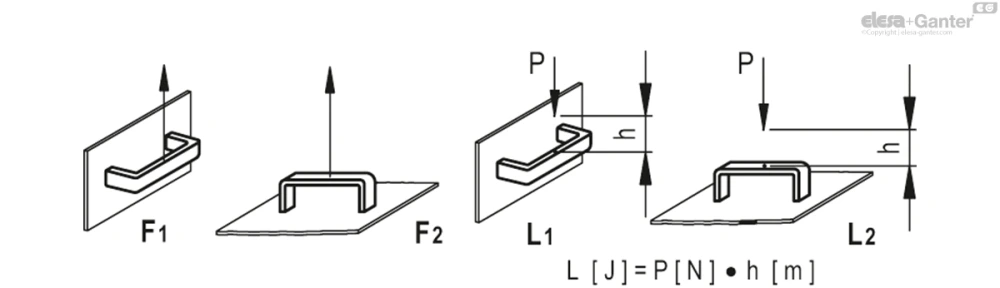

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
