Трубчатые ручки

Технополимер

Трубчатые ручки

Таблица (PDF)

M.1066-CLEAN

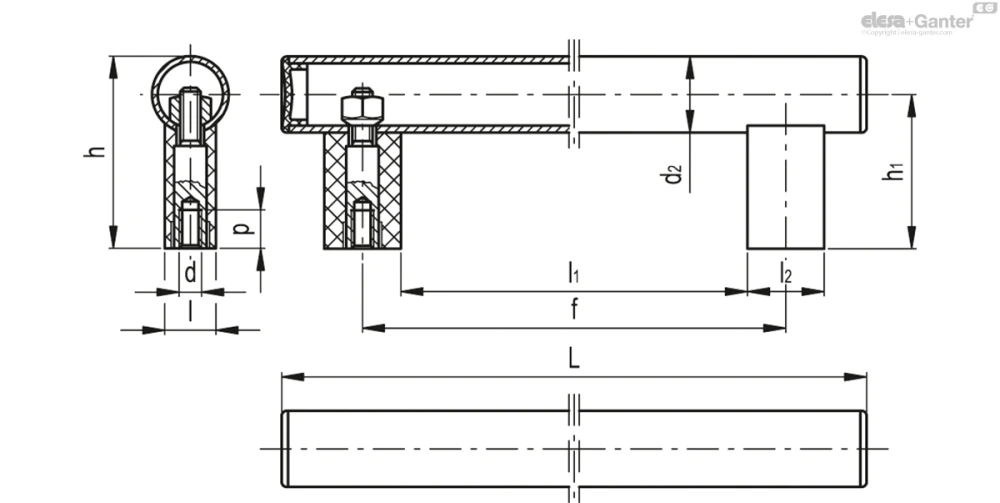

Таблица моделей — Трубчатые ручки

Артикул	Описание	d₂	f±1	L	d	h	h₁	l	l₁	l₂	p	F₂*[N]	F₂#[N]	Вес (г)
151501	M.1066 BM/30-200 CLEAN	30	200	265	M8	75	60	18	170	30	15	4400	6500	199
151506	M.1066 BM/30-250 CLEAN	30	250	315	M8	75	60	18	220	30	15	3500	6000	250
151511	M.1066 BM/30-300 CLEAN	30	300	365	M8	75	60	18	270	30	15	3300	5700	244
151513	M.1066 BM/30-350 CLEAN	30	350	415	M8	75	60	18	320	30	15	3300	5700	279
151516	M.1066 BM/30-400 CLEAN	30	400	465	M8	75	60	18	370	30	15	2400	4500	272
151521	M.1066 BM/30-500 CLEAN	30	500	565	M8	75	60	18	470	30	15	1500	3800	324
151526	M.1066 BM/30-600 CLEAN	30	600	665	M8	75	60	18	570	30	15	880	3200	401

3D-модель Технические данные (PDF)

Основные характеристики

Трубка

Алюминий, покрытие в белом цвете, аналогично RAL 9002, стержни и колпачки ручки в белом цвете, аналогично RAL 9002.

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Заглушки трубки

Технополимер на основе полиамида (PA).

Цвет

Белый цвет, аналогичный RAL 9002.

Стандартное исполнение

Специальные оцинкованные стальные винты с глухими резьбовыми отверстиями, установленные на трубке с помощью латунных гаек.

Общая информация

Особенности и области применения

Эта ручка благодаря белому цвету и глянцевой отделке особенно подходит для применения на медицинском и больничном оборудовании, машинах пищевой промышленности, компоненты которых должны регулярно проходить очистку из гигиенических соображений.

Технические данные

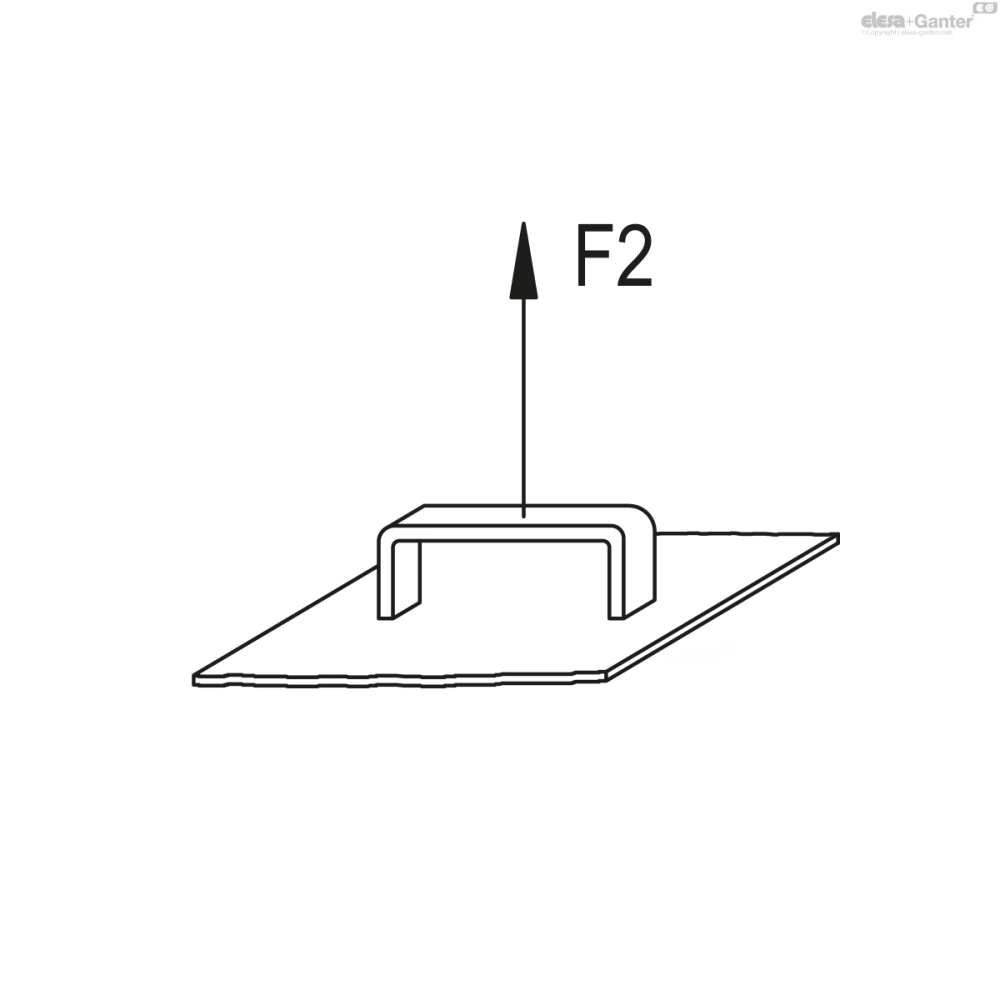

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
