Серия M.1053-SST

M.1053-SST

Выносные трубчатые ручки

Технополимер и нержавеющая сталь

Таблица (PDF)

M.1053-SST

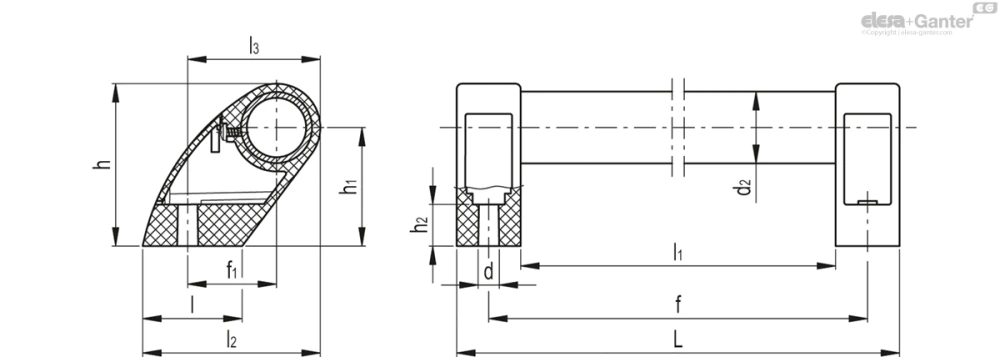

Таблица моделей — Выносные трубчатые ручки

Артикул	Описание	d₂	f±1	f₁	L	d	h	h₁	h₂	l	l₁	l₂	l₃	F₁*[N]	F₁#[N]	F₂*[N]	F₂#[N]	Вес (г)
36807	M.1053/30-300-SST	30	300	37.5	327	8.5	68.5	50	17.5	42	273	75	56	2600	4700	3500	5600	262
36817	M.1053/30-350-SST	30	350	37.5	377	8.5	68.5	50	17.5	42	323	75	56	2500	4600	3300	5200	283
36827	M.1053/30-400-SST	30	400	37.5	427	8.5	68.5	50	17.5	42	373	75	56	2100	3900	3000	4500	312
36837	M.1053/30-500-SST	30	500	37.5	527	8.5	68.5	50	17.5	42	473	75	56	1950	3000	2850	3600	338
36847	M.1053/30-600-SST	30	600	37.5	627	8.5	68.5	50	17.5	42	573	75	56	1650	2850	2100	3600	397
36857	M.1053/30-700-SST	30	700	37.5	727	8.5	68.5	50	17.5	42	673	75	56	1500	2400	1800	2800	419

3D-модель Технические данные (PDF)

Основные характеристики

Стержни для сквозных ручек

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Для предотвращения вращения трубки вверните до упора винт-саморез ø 3,9 x 6,5, расположенный внутри стержня ручки.

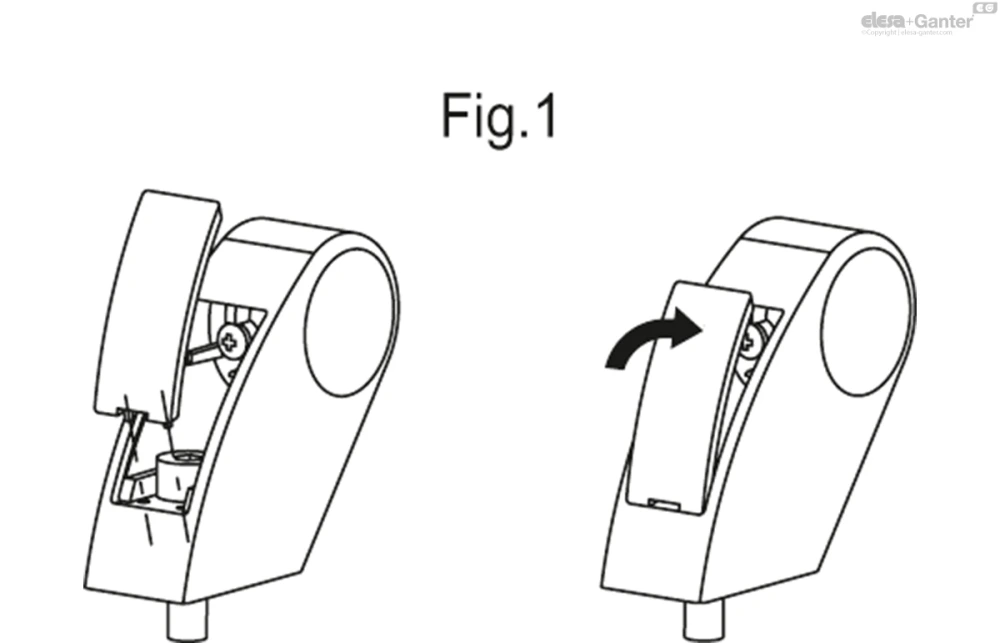

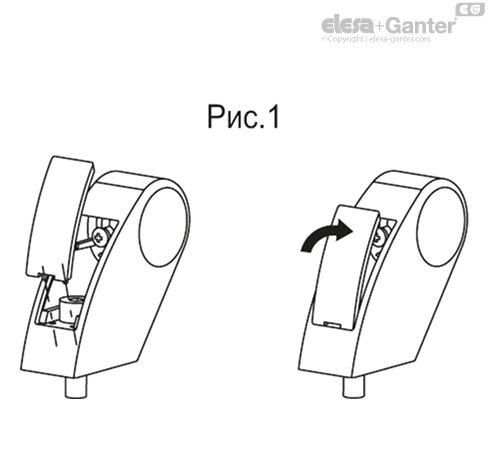

Заглушки

ECS.T: технополимер на основе полиамида (PA), чёрный цвет (C9) RAL 9005, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Трубка

Нержавеющая сталь AISI 304.

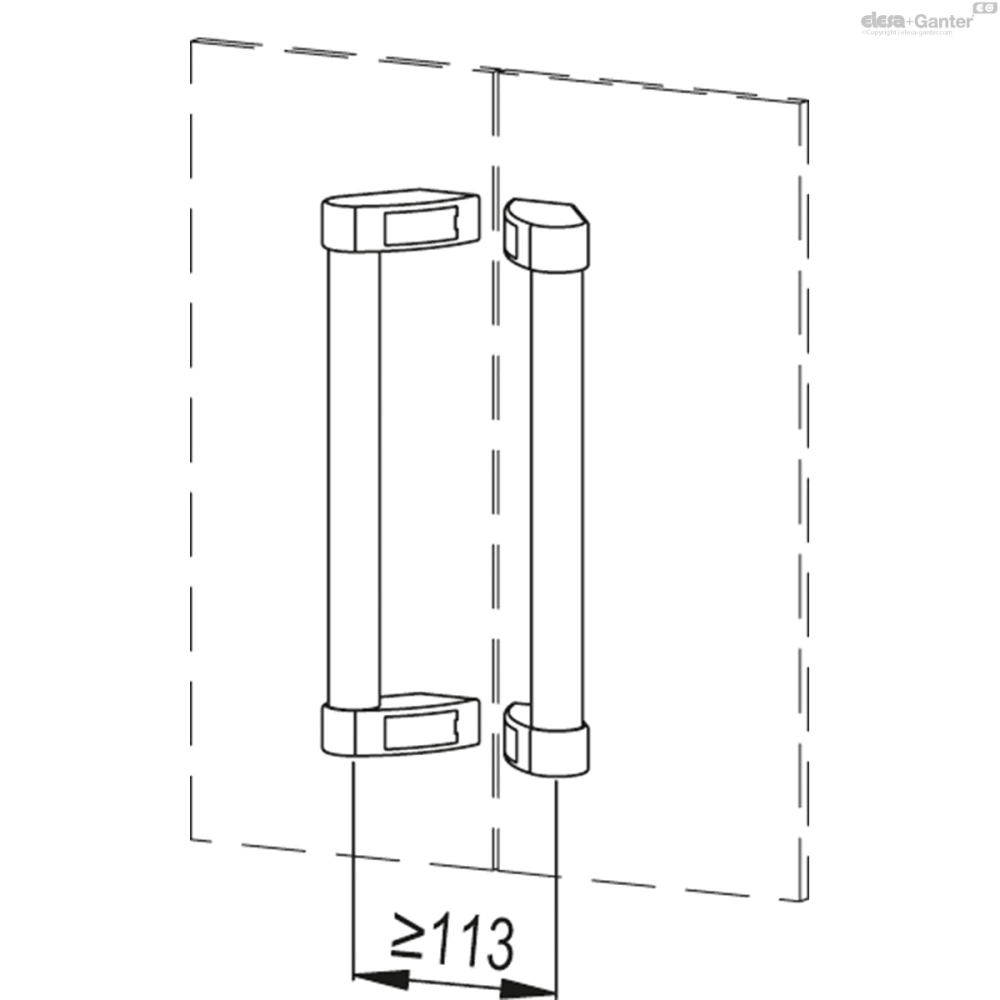

Монтаж

Сквозное отверстие для крепления с внешней или обратной стороны с помощью винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных гаек.

Общая информация

Технические данные

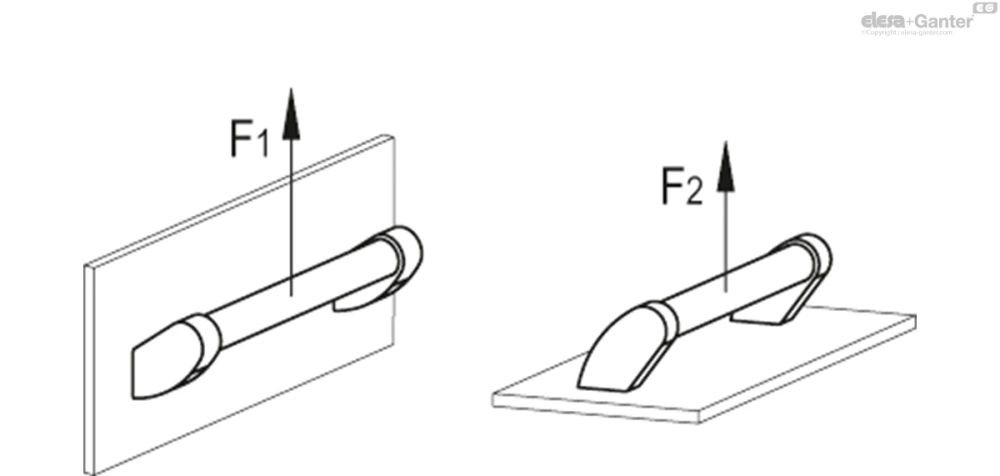

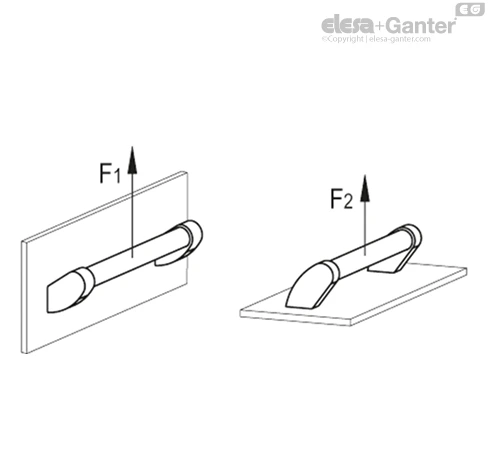

Напряжение при растяжении: значения F, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Другие исполнения

Специальные исполнения доступны по запросу

Различные варианты длины.

Аксессуары по запросу

ECS.T: Заглушки из технополимера на основе полиамида (PA), чёрный цвет (C9) RAL 9005, матовая поверхность, сборка путём плотной посадки (см. таблицу). Для больших объёмов может поставляться в других цветах.
