Серия M.1053-P-SST

M.1053-P-SST

Выносные трубчатые ручки

Выдвижные кронштейны ручки, технополимер и нержавеющая сталь

Таблица (PDF)

M.1053-P-SST

Таблица моделей — Выносные трубчатые ручки

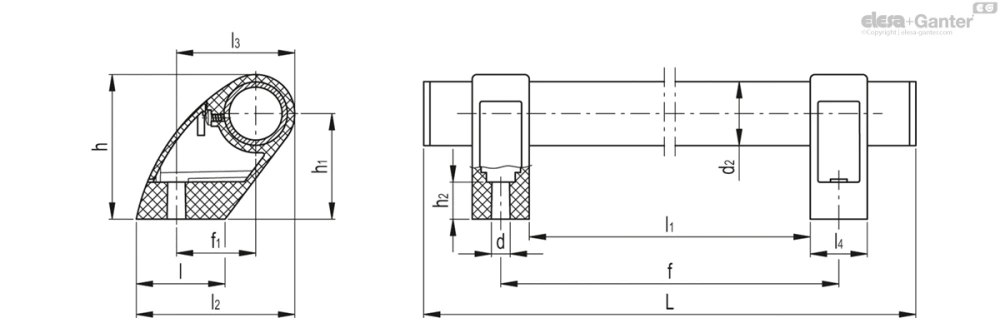

Артикул	Описание	d₂	fmax.±1	f₁	L	d	h	h₁	h₂	l	l₁ max.	l₂	l₃	l₄	F₁*[N]	F₁#[N]	F₂*[N]	F₂#[N]	Вес (г)
36907	M.1053 P/30-295-SST	30	295	37.5	324	8.5	68.5	50	17.5	42	268	75	56	27	2600	4700	3500	5600	231
36917	M.1053 P/30-345-SST	30	345	37.5	374	8.5	68.5	50	17.5	42	318	75	56	27	2500	4600	3300	5200	249
36927	M.1053 P/30-395-SST	30	395	37.5	424	8.5	68.5	50	17.5	42	368	75	56	27	2100	3900	3000	4500	266
36937	M.1053 P/30-495-SST	30	495	37.5	524	8.5	68.5	50	17.5	42	468	75	56	27	1950	3000	2850	3600	301
36947	M.1053 P/30-595-SST	30	595	37.5	624	8.5	68.5	50	17.5	42	568	75	56	27	1650	2850	2100	3600	336
36957	M.1053 P/30-695-SST	30	695	37.5	724	8.5	68.5	50	17.5	42	668	75	56	27	1500	2400	1800	2800	371

3D-модель Технические данные (PDF)

Основные характеристики

Стержни для сквозных ручек

Технополимер на основе полиамида (PA), армированный стекловолокном, матовая отделка.

Для предотвращения вращения трубки вверните до упора винт-саморез ø 3,9 x 6,5, расположенный внутри стержня ручки.

Заглушки

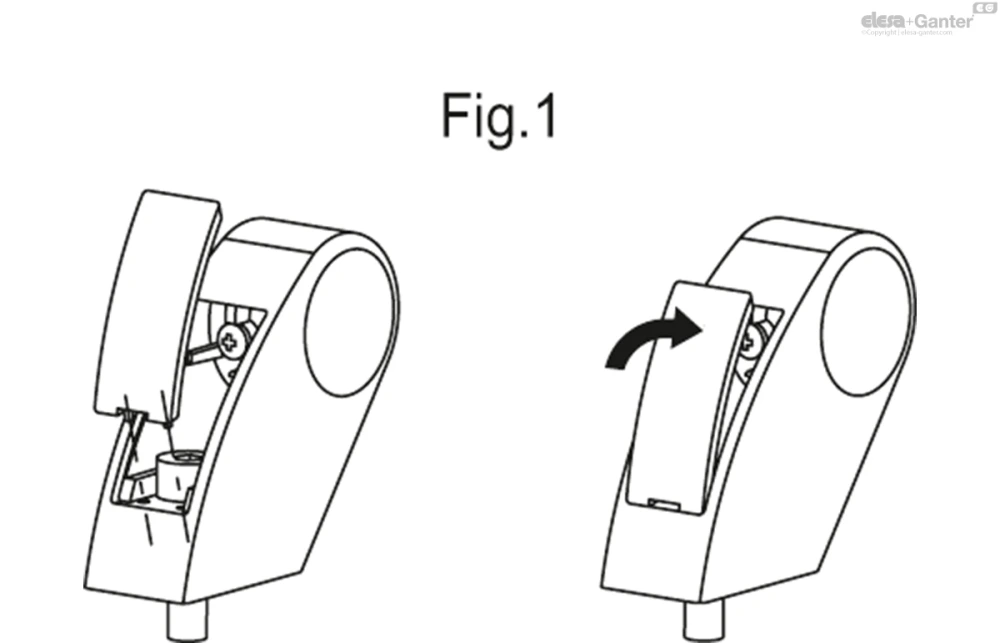

ECS.T: технополимер на основе полиамида (PA), чёрный цвет (C9) RAL 9005, матовая поверхность, сборка путём плотной посадки. Входят в комплект поставки, снимаются с помощью отвёртки.

Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).

Заглушки

Технополимер на основе полиамида (PA), матовая отделка.

Трубка

Нержавеющая сталь AISI 304.

Монтаж

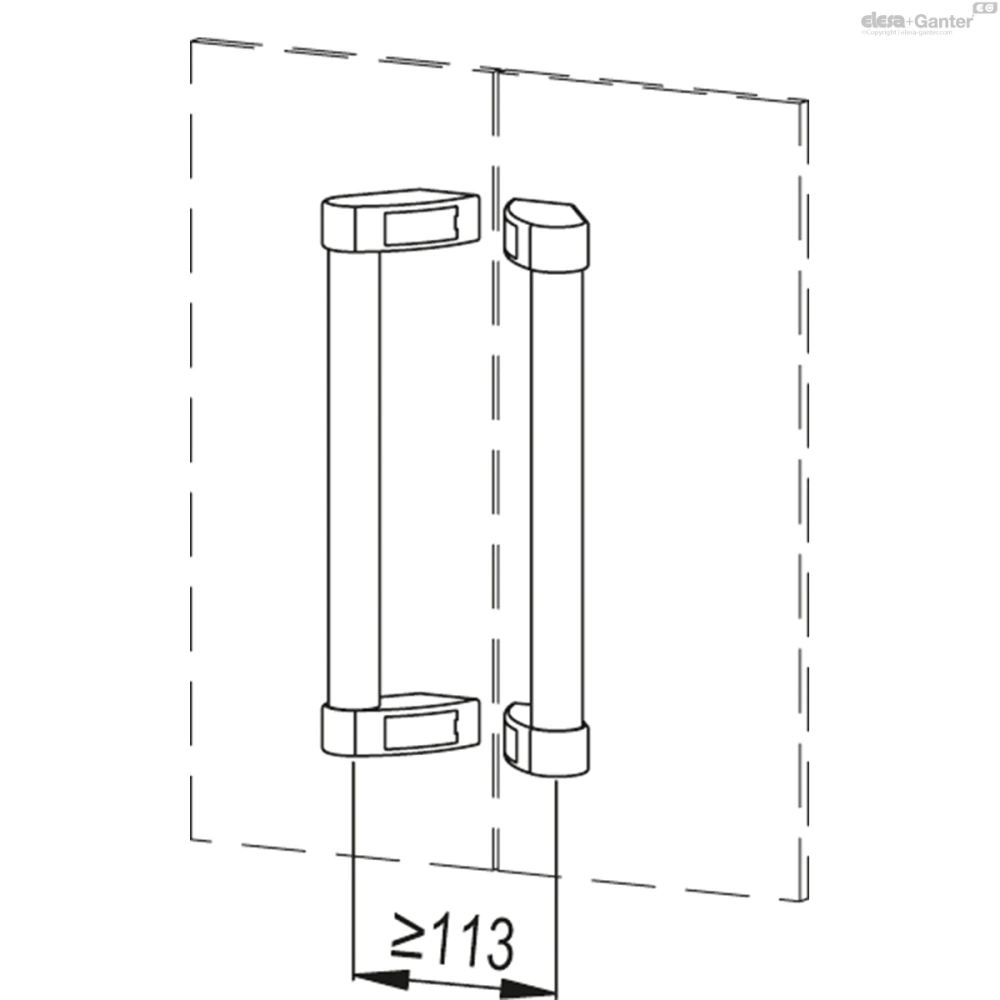

Сквозное отверстие для крепления с внешней или обратной стороны с помощью винтов с цилиндрической головкой с шестигранным гнездом, винтов с шестигранной головкой или стандартных гаек.

Общая информация

Технические данные

Трубчатые ручки характеризуются настройкой стержня ручки, который регулируется на трубке с помощью установочного винта.

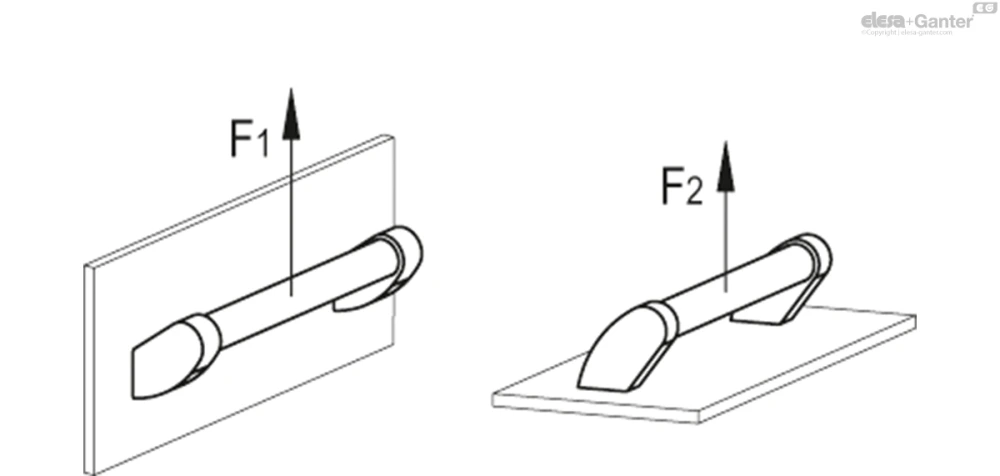

Напряжение при растяжении: значения F, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.

Другие исполнения

Специальные исполнения доступны по запросу

Различные варианты длины.

Аксессуары по запросу

ECS.T: заглушки из технополимера на основе полиамида (PA), чёрный цвет (C9) RAL 9005, матовая поверхность, сборка путём плотной посадки (см. таблицу). Для больших объёмов может поставляться в других цветах.
