Серия M.1043-SCM-EP

37041-R

M.1043/20-700-EP-SCM

Name: Трубчатые ручки с промежуточным стержнем M.1043/20-700-EP-SCM
Brand: ELESA
SKU: 37041-R

Трубчатые ручки с промежуточным стержнем

Технополимер и алюминий

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

37041-R — Трубчатые ручки с промежуточным стержнем

37041-R

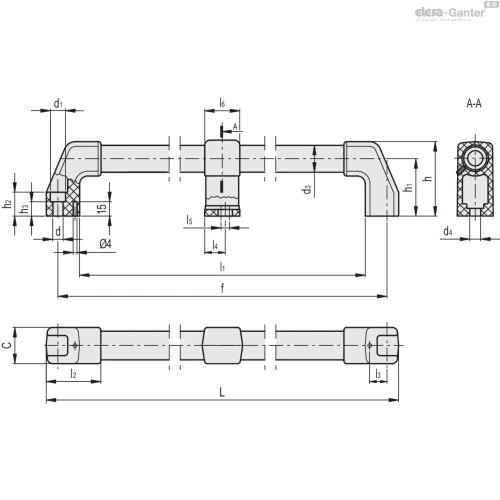

Технические характеристики — Трубчатые ручки с промежуточным стержнем

d₃: 20
f±1: 700
L: 720
d: 8.5
d₁: 13.5
d₄: 8.5
h: 58
h₁: 45
h₂: 18
h₃: 9.5
l₁: 662
l₂: 47
l₃: 13
l₄: 15
l₅: 12.5±4
l₆: 30
C: 28
F₂*[N]: 1900
F₂#[N]: 2500
Weight (in g): 444
Вес (г): 444

Все модели серии M.1043-SCM-EP (3) →

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде. Подсоединение стержня ручки к трубке позволяет избежать вращения трубки.

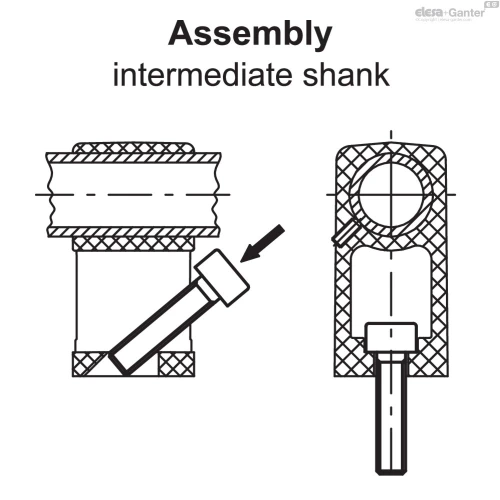

Промежуточный стержень

Армированный стекловолокном технополимер на основе полиамида (PА), чёрный цвет, матовая отделка. Поставляется в собранном виде.

Винт без головки с шестигранным углублением для крепления опоры к трубке из нержавеющей стали AISI 304.

Сквозное отверстие с пазом для винтов с цилиндрической или шестигранной головкой.

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.

M.1043-SCM-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром.

M.1043-SCM-AN: анодированная алюминиевая трубка, естественный цвет.

Втулки из латуни, резьбовые глухие отверстия.

M.1043-SCM-BM-EP: алюминиевая трубка, покрытие на основе эпоксидной смолы, графитовый цвет металлик, матовая отделка. Высокая устойчивость к износу, царапинам и химическим реагентам. Избегайте непрерывного и длительного контакта с кипящей водой или паром.

M.1043-SCM-BM-AN: анодированная алюминиевая трубка, естественный цвет.

Общая информация

Технические данные

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
