Серия M.1043-SCM-BM-SST

37067-R

M.1043 BM/30-1000-SST-SCM

Name: Трубчатые ручки с промежуточным стержнем M.1043 BM/30-1000-SST-SCM
Brand: ELESA
SKU: 37067-R

Трубчатые ручки с промежуточным стержнем

Технополимер и нержавеющая сталь

Таблица (PDF)

Цена и наличие — по запросу: корзина формирует заявку.

37067-R — Трубчатые ручки с промежуточным стержнем

37067-R

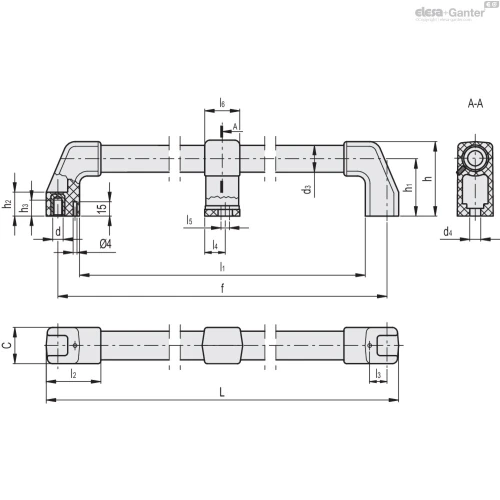

Технические характеристики — Трубчатые ручки с промежуточным стержнем

d₃: 30
f±1: 1000
L: 754
d: M10
d₄: 10.5
h: 78
h₁: 60
h₂: 25
h₃: 17
l₁: 954
l₂: 57
l₃: 18
l₄: 22
l₅: 13±5
l₆: 36
C: 38
F₂*[N]: 6100
F₂#[N]: 6100
Weight (in g): 623
Вес (г): 623

Все модели серии M.1043-SCM-BM-SST (3) →

Основные характеристики

Кронштейны ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, матовая отделка. Поставляется в собранном виде. Подсоединение стержня ручки к трубке позволяет избежать вращения трубки.

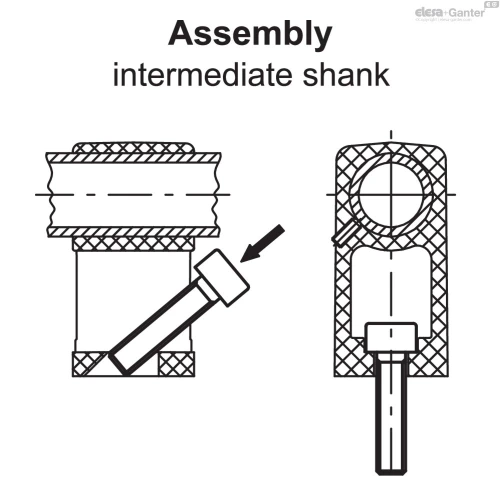

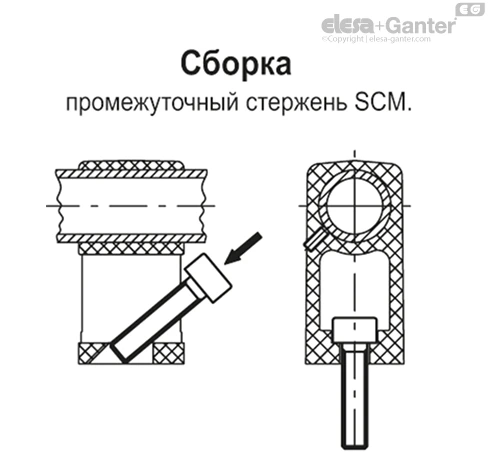

Промежуточный стержень

Армированный стекловолокном технополимер на основе полиамида (PА), чёрный цвет, матовая отделка. Поставляется в собранном виде.

Винт без головки с шестигранным углублением для крепления опоры к трубке из нержавеющей стали AISI 304.

Сквозное отверстие с пазом для винтов с цилиндрической или шестигранной головкой.

Трубка

Нержавеющая сталь AISI 304.

Стандартные исполнения

M.1043-SCM-SST: сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.

M.1043-SCM-BM-SST: втулки из латуни, глухие резьбовые отверстия.

Общая информация

Технические данные

Напряжение при растяжении: значения F2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
