Серия LBR.
LBR-A
Поворотные рычаги
подходят для операций нажатия, технополимер
Втулка из воронёной стали, гладкое отверстие
Исполнения серии LBR.
Изображения
Схемы

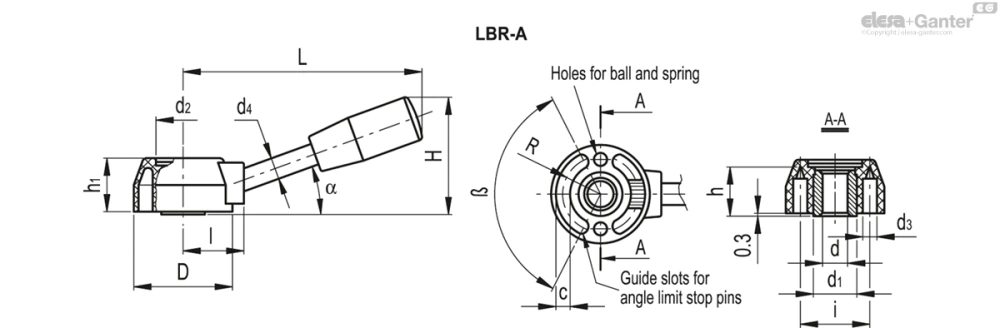

LBR-A
Таблица моделей — Поворотные рычаги
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 33101 | LBR.37/85 A-8 | 37 | 8 | 81 | 46 | 17 | 20 | 18 | 21 | 5 | 5 | 10 | 26 | 22 | 13.8 | 4.3 | 25° | 125±1° | 77 | |
| 33102 | LBR.37/85 A-10 | 37 | 10 | 81 | 46 | 17 | 20 | 18 | 21 | 5 | 5 | 10 | 26 | 22 | 13.8 | 4.3 | 25° | 125±1° | 74 | |
| 33103 | LBR.37/85 A-12 | 37 | 12 | 81 | 46 | 17 | 20 | 18 | 21 | 5 | 5 | 10 | 26 | 22 | 13.8 | 4.3 | 25° | 125±1° | 69 | |
| 33201 | LBR.45/110 A-8 | 45 | 8 | 108 | 52 | 22 | 25 | 22 | 25 | 6 | 6 | 10 | 32 | 28 | 17.5 | 7 | 20° | 125±1° | 133 | |
| 33202 | LBR.45/110 A-12 | 45 | 12 | 108 | 52 | 22 | 25 | 22 | 25 | 6 | 6 | 10 | 32 | 28 | 17.5 | 7 | 20° | 125±1° | 120 | |
| 33203 | LBR.45/110 A-15 | 45 | 15 | 108 | 52 | 22 | 25 | 22 | 25 | 6 | 6 | 10 | 32 | 28 | 17.5 | 7 | 20° | 125±1° | 112 | |
| 33301 | LBR.54/130 A-10 | 54 | 10 | 127 | 61 | 27 | 30 | 26 | 31 | 8 | 8 | 12 | 39 | 34 | 20.2 | 7.3 | 20° | 125±1° | 219 | |
| 33302 | LBR.54/130 A-14 | 54 | 14 | 127 | 61 | 27 | 30 | 26 | 31 | 8 | 8 | 12 | 39 | 34 | 20.2 | 7.3 | 20° | 125±1° | 202 | |
| 33303 | LBR.54/130 A-18 | 54 | 18 | 127 | 61 | 27 | 30 | 26 | 31 | 8 | 8 | 12 | 39 | 34 | 20.2 | 7.3 | 20° | 125±1° | 180 | |
| 33401 | LBR.75/170 A-18 | 75 | 18 | 170 | 80 | 34 | 38 | 30 | 42 | 10 | 10 | 14 | 55 | 45 | 26 | 15 | 20° | 105±1° | 362 |
Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, глянцевая отделка.
Рычаг управления
Матовая хромированная сталь с цилиндрической ручкой I.280- из дюропласта.
Самоклеящаяся передняя панель
Матовый анодированный алюминий должен быть установлен после монтажа рычага.
Стандартные исполнения
- LBR-A: втулка из воронёной стали, развёрнутое отверстие H7.
- LBR-N: без втулки, с отверстием без резьбы и плоской поверхностью.
LBR.45 N и LBR.54 N: плоская поверхность напротив рукоятки.
LBR.75 N: плоская поверхность в соответствии с рукояткой.
Общая информация

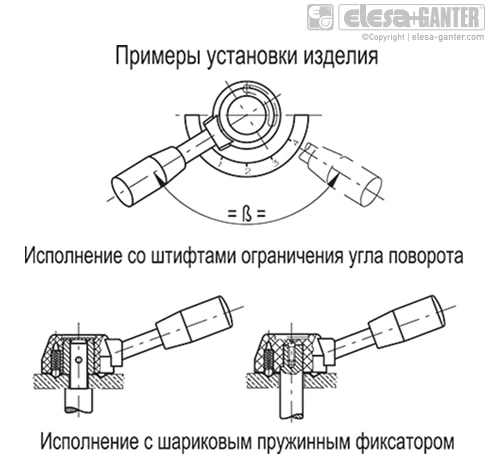

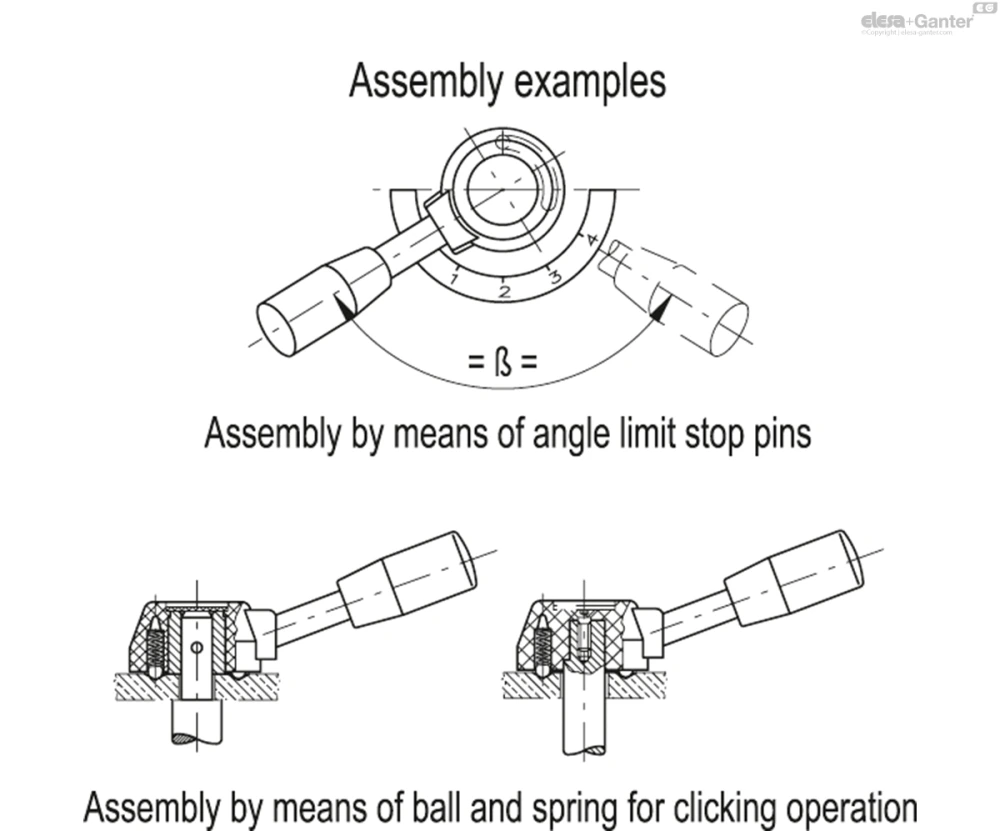

Ограничение угла маневра
Ограничение угла маневра возможно посредством установки стопорных штифтов в направляющий паз с тыльной стороны.
Аксессуары по запросу
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- Различные длины рукоятки и формы ручки.
- Передняя панель с нанесением слов, знаков, символов, графических элементов.
