Серия LAC.

LAC-p-R

Шарнирные зажимные ручки

Технополимер

С кольцевой гайкой, с оцинкованной стальной резьбой

Таблица (PDF)

Исполнения серии LAC.

LAC-B

Шарнирные зажимные ручки

Технополимер

LAC-B-R

Шарнирные зажимные ручки

Технополимер

LAC-SST

Шарнирные зажимные ручки

Технополимер

LAC-SST-R

Шарнирные зажимные ручки

Технополимер

LAC-SST-p

Шарнирные зажимные ручки

Технополимер

LAC-SST-p-R

Шарнирные зажимные ручки

Технополимер

LAC-p

Шарнирные зажимные ручки

Технополимер

LAC-p-R

Шарнирные зажимные ручки

Технополимер

LAC-p-R

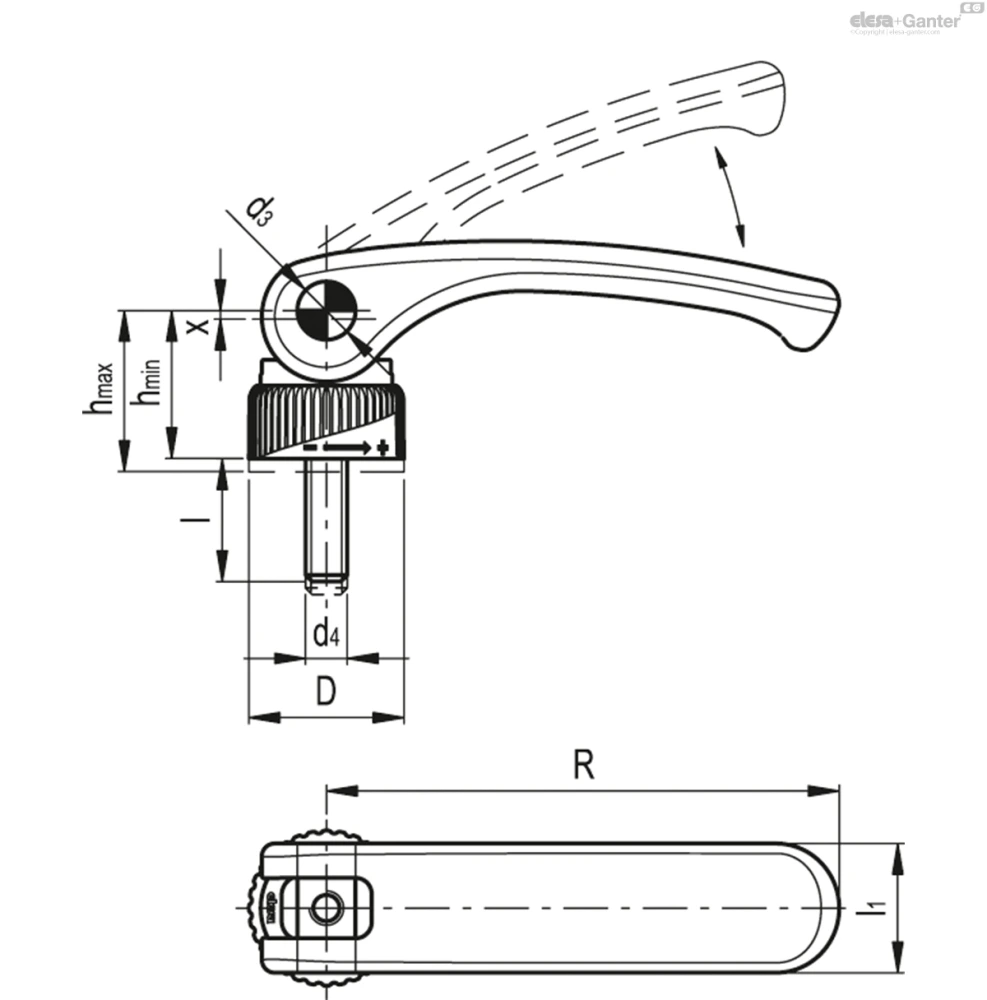

Таблица моделей — Шарнирные зажимные ручки

Артикул	Описание	R	d₄	D	hmin	hmax	d₃	l	l₁	x	Fмакс* [Н]	Вес (г)
33231	LAC.44-p-M5x20-R	44	M5	22	22.5	24	9	20	18	0.5	3500	29
33232	LAC.44-p-M5x25-R	44	M5	22	22.5	24	9	25	18	0.5	3500	33
33233	LAC.44-p-M5x30-R	44	M5	22	22.5	24	9	30	18	0.5	3500	33
33234	LAC.44-p-M5x40-R	44	M5	22	22.5	24	9	40	18	0.5	3500	33
33235	LAC.44-p-M5x50-R	44	M5	22	22.5	24	9	50	18	0.5	3500	33
33241	LAC.44-p-M6x20-R	44	M6	22	22.5	24	9	20	18	0.5	3500	48
33414	LAC.44-p-M6x25-R	44	M6	22	22.5	24	9	25	18	0.5	3500	37
33242	LAC.44-p-M6x30-R	44	M6	22	22.5	24	9	30	18	0.5	3500	48
33243	LAC.44-p-M6x40-R	44	M6	22	22.5	24	9	40	18	0.5	3500	41
33416	LAC.44-p-M6x50-R	44	M6	22	22.5	24	9	50	18	0.5	3500	30
33465	LAC.63-p-M5x20-R	63	M5	22	22.5	24	9	20	18	0.75	4000	33
33466	LAC.63-p-M5x25-R	63	M5	22	22.5	24	9	25	18	0.75	4000	33
33468	LAC.63-p-M5x30-R	63	M5	22	22.5	24	9	30	18	0.75	4000	33
33469	LAC.63-p-M5x40-R	63	M5	22	22.5	24	9	40	18	0.75	4000	33
33470	LAC.63-p-M5x50-R	63	M5	22	22.5	24	9	50	18	0.75	4000	33
33471	LAC.63-p-M6x20-R	63	M6	22	22.5	24	9	20	18	0.75	4000	48
33472	LAC.63-p-M6x25-R	63	M6	22	22.5	24	9	25	18	0.75	4000	37
33473	LAC.63-p-M6x30-R	63	M6	22	22.5	24	9	30	18	0.75	4000	48
33474	LAC.63-p-M6x40-R	63	M6	22	22.5	24	9	40	18	0.75	4000	41
33476	LAC.63-p-M6x50-R	63	M6	22	22.5	24	9	50	18	0.75	4000	41
33522	LAC.80-p-M6x25-R	79	M6	25	26.5	28	11	25	20	1	7000	60
33523	LAC.80-p-M6x30-R	79	M6	25	26.5	28	11	30	20	1	7000	60
33524	LAC.80-p-M6x40-R	79	M6	25	26.5	28	11	40	20	1	7000	68
33526	LAC.80-p-M6x50-R	79	M6	25	26.5	28	11	50	20	1	7000	68
33532	LAC.80-p-M8x25-R	79	M8	25	26.5	28	11	25	20	1	7000	60
33533	LAC.80-p-M8x30-R	79	M8	25	26.5	28	11	30	20	1	7000	60
33534	LAC.80-p-M8x40-R	79	M8	25	26.5	28	11	40	20	1	7000	68
33536	LAC.80-p-M8x50-R	79	M8	25	26.5	28	11	50	20	1	7000	68

3D-модель Технические данные (PDF)

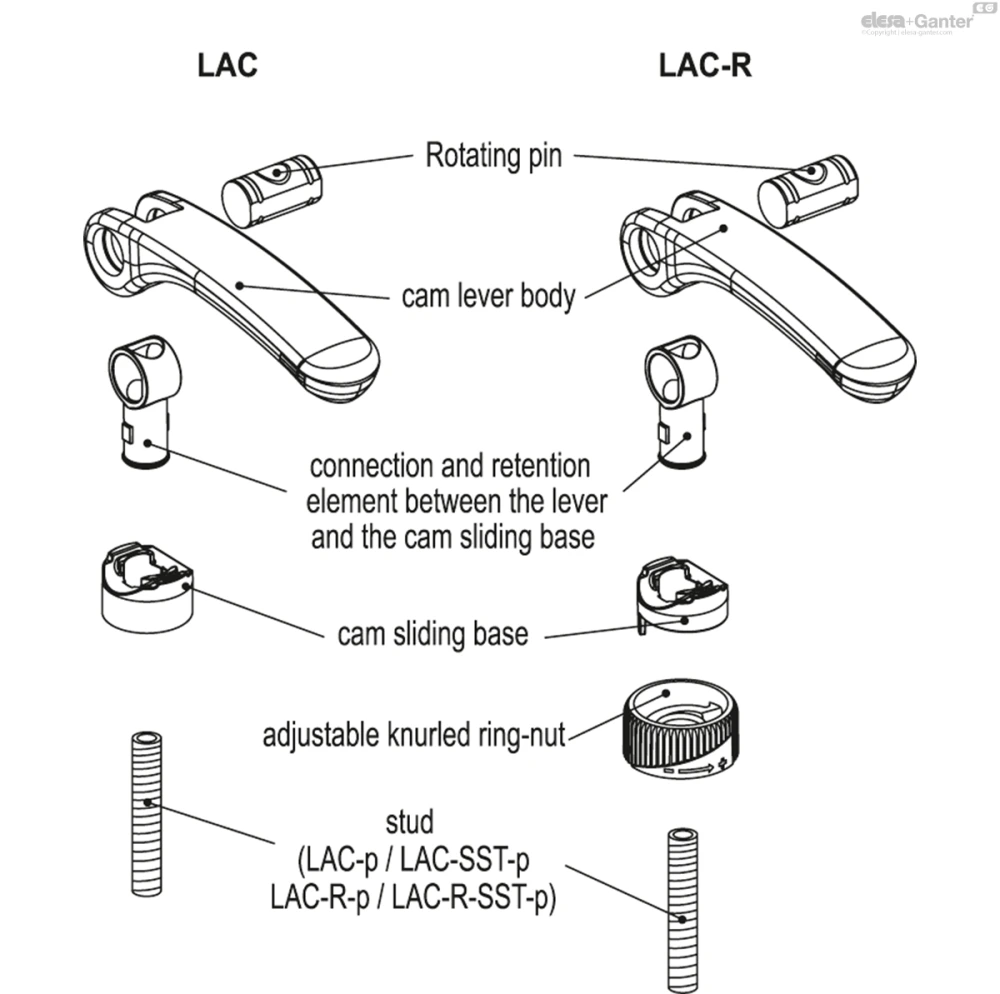

Основные характеристики

Корпус шарнирной ручки

Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.

Вращающийся штифт

Оцинкованная сталь или нержавеющая сталь AISI 303, глянцевая поверхность, с резьбовым отверстием либо резьбовым стержнем.

Элемент, соединяющий и удерживающий ручку с основным кулачком скольжения.

Технополимер на основе полиамида (PA), черный цвет.

Основной кулачок скольжения

Супертехнополимер на основе полиамида (PA), чёрный цвет.

Регулируемая кольцевая гайка с насечками

Супертехнополимер на основе полиамида (PA), чёрный цвет.

Стандартные исполнения

LAC-B: позиционирование без регулируемой кольцевой гайки, вращающийся штифт из оцинкованной стали с резьбовым отверстием.

LAC-SST: позиционирование без регулируемой кольцевой гайки, вращающийся штифт из нержавеющей стали AISI 303 с резьбовым отверстием.

LAC-p: позиционирование без регулируемой кольцевой гайки, вращающийся штифт со шпилькой из оцинкованной стали с фаской на торце, стандарт UNI 947: ISO 4753 Технические данные).

LAC-SST-p: позиционирование без регулируемой кольцевой гайки, вращающийся штифт с резьбовой шпилькой из нержавеющей стали AISI 303, со скошенным плоским концом, стандарт UNI 947: ISO 4753 Технические данные).

LAC-B-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт из оцинкованной стали с резьбовым отверстием.

LAC-SST-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт из нержавеющей стали AISI 303 с резьбовым отверстием.

LAC-p-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт со шпилькой из оцинкованной стали, с фаской на торце, стандарт UNI 947: ISO 4753 (см. Технические данные).

LAC-SST-p-R: позиционирование с помощью регулируемой кольцевой гайки, вращающийся штифт со шпилькой из нержавеющей стали AISI 303, с фаской на торце, стандарт UNI 947: ISO 4753Технические данные).

Общая информация

Особенности и области применения

Ручки с кулачковым зажимом обеспечивают быстрое и надёжное прижатие.

Ручки модели LAC-R с регулируемой кольцевой гайкой (конструкция запатентована компанией ELESA) обеспечивают быстрое и безопасное прижатие. Кольцевая гайка с насечкой в основании ручки позволяет регулировать прижимную силу и блокировать ручку в требуемом положении.

Другие исполнения

Специальные исполнения доступны по запросу

Шарнирные ручки с соединительным элементом, без рассверленного отверстия для лучшей очистки (для достаточных количеств).

Инструкции по использованию

Инструкция по фиксации и регулировке

Прижатие в моделях LAC: поднимите рычаг, поверните его по часовой стрелке до упора и опустите. Точкой опоры рычага является эксцентриковый кулачок, который управляет основанием путем вращения.

LAC-R: поворот рычага по часовой стрелке до упора.

Точная регулировка: отрегулируйте силу зажима, вращая кольцевую гайку с насечкой влево либо вправо, затем установите рычаг в требуемое положение. На круглой гайке отмечены минимальное и максимальное значения поворота; для регулировки достаточно половины оборота.

Прижатие: опустите рычаг и поверните его на основании. Точкой опоры рычага является эксцентриковый кулачок, который управляет основанием путем вращения.
