Серия IZN.381
IZN.381+FGS
Ручки управления с накаткой
Технополимер
С градуировкой

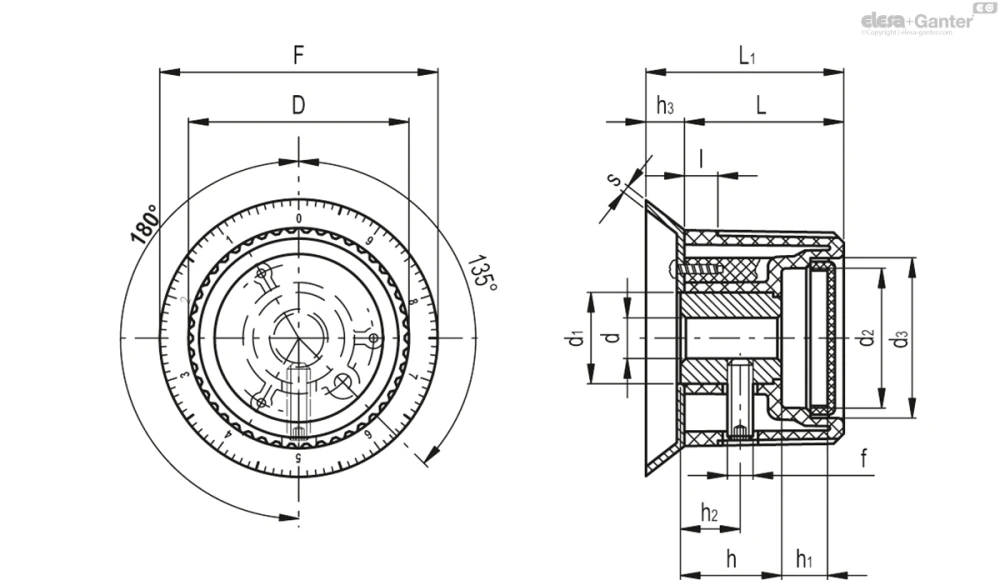

Исполнения серии IZN.381
Изображения
Схемы
IZN.381+FGS
Таблица моделей — Ручки управления с накаткой
| Артикул | Описание |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
s |
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30706-C9 | IZN.381/32 A-6+FGS-10/40-C9 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30706-C2 | IZN.381/32 A-6+FGS-10/40-C2 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30706-C3 | IZN.381/32 A-6+FGS-10/40-C3 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30706-C4 | IZN.381/32 A-6+FGS-10/40-C4 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30706-C5 | IZN.381/32 A-6+FGS-10/40-C5 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30706-C6 | IZN.381/32 A-6+FGS-10/40-C6 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30706-C17 | IZN.381/32 A-6+FGS-10/40-C17 | 32 | 6 | 26.5 | 32.5 | 38 | 5 | 15 | 19.5 | 21.5 | 16 | 6.5 | 9 | 6 | M4 | 1 | 61 | |
| 30716-C9 | IZN.381/40 A-8+FGS-10/40-C9 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30716-C2 | IZN.381/40 A-8+FGS-10/40-C2 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30716-C3 | IZN.381/40 A-8+FGS-10/40-C3 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30716-C4 | IZN.381/40 A-8+FGS-10/40-C4 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30716-C5 | IZN.381/40 A-8+FGS-10/40-C5 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30716-C6 | IZN.381/40 A-8+FGS-10/40-C6 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30716-C17 | IZN.381/40 A-8+FGS-10/40-C17 | 42 | 8 | 32 | 39 | 50 | 7 | 18 | 29.5 | 31 | 17.5 | 11.5 | 10.5 | 7 | M5 | 1 | 83 | |
| 30726-C9 | IZN.381/45 A-8+FGS-10/100-C9 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30726-C2 | IZN.381/45 A-8+FGS-10/100-C2 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30726-C3 | IZN.381/45 A-8+FGS-10/100-C3 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30726-C4 | IZN.381/45 A-8+FGS-10/100-C4 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30726-C5 | IZN.381/45 A-8+FGS-10/100-C5 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30726-C6 | IZN.381/45 A-8+FGS-10/100-C6 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30726-C17 | IZN.381/45 A-8+FGS-10/100-C17 | 48 | 8 | 35.5 | 43 | 55 | 8 | 22 | 33 | 34.5 | 22 | 8.5 | 14 | 7.5 | M5 | 1 | 123 | |
| 30736-C9 | IZN.381/50 A-10+FGS-10/100-C9 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30736-C2 | IZN.381/50 A-10+FGS-10/100-C2 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30736-C3 | IZN.381/50 A-10+FGS-10/100-C3 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30736-C4 | IZN.381/50 A-10+FGS-10/100-C4 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30736-C5 | IZN.381/50 A-10+FGS-10/100-C5 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30736-C6 | IZN.381/50 A-10+FGS-10/100-C6 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30736-C17 | IZN.381/50 A-10+FGS-10/100-C17 | 52 | 10 | 38.5 | 47 | 62.5 | 8.5 | 22 | 37.5 | 39 | 22 | 12 | 13.5 | 8.5 | M5 | 1 | 127 | |
| 30756-C9 | IZN.381/63 A-10+FGS-10/100-C9 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30756-C2 | IZN.381/63 A-10+FGS-10/100-C2 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30756-C3 | IZN.381/63 A-10+FGS-10/100-C3 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30756-C4 | IZN.381/63 A-10+FGS-10/100-C4 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30756-C5 | IZN.381/63 A-10+FGS-10/100-C5 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30756-C6 | IZN.381/63 A-10+FGS-10/100-C6 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30756-C17 | IZN.381/63 A-10+FGS-10/100-C17 | 63.5 | 10 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 207 | |
| 30766-C9 | IZN.381/63 A-12+FGS-10/100-C9 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30766-C2 | IZN.381/63 A-12+FGS-10/100-C2 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30766-C3 | IZN.381/63 A-12+FGS-10/100-C3 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30766-C4 | IZN.381/63 A-12+FGS-10/100-C4 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30766-C5 | IZN.381/63 A-12+FGS-10/100-C5 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30766-C6 | IZN.381/63 A-12+FGS-10/100-C6 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30766-C17 | IZN.381/63 A-12+FGS-10/100-C17 | 63.5 | 12 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 199 | |
| 30776-C9 | IZN.381/63 A-14+FGS-10/100-C9 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 | |
| 30776-C2 | IZN.381/63 A-14+FGS-10/100-C2 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 | |
| 30776-C3 | IZN.381/63 A-14+FGS-10/100-C3 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 | |
| 30776-C4 | IZN.381/63 A-14+FGS-10/100-C4 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 | |
| 30776-C5 | IZN.381/63 A-14+FGS-10/100-C5 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 | |
| 30776-C6 | IZN.381/63 A-14+FGS-10/100-C6 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 | |
| 30776-C17 | IZN.381/63 A-14+FGS-10/100-C17 | 63.5 | 14 | 44.5 | 57.5 | 77.5 | 11 | 26 | 48 | 50.5 | 30 | 10.5 | 16 | 13 | M6 | 1 | 189 |
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, чёрный цвет, глянцевая отделка.
Колпачок втулки
ECA-IZN.381: технополимер на основе полиацеталя (POM), цветовая палитра Elecolors, сборка путём плотной посадки, снимается путём прижатия с наружной кромки (оригинальная конструкция ELESA).
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Надписи, бренды, графические символы и пр. могут быть напечатаны на поверхности в цвете.
Стандартные исполнения
Втулка из воронёной стали, развёрнутое отверстие H7.
Сборка с установочным винтом, без головки, с шестигранным углублением из стали, покрытой чёрной оксидной пленкой; поставляется в собранном виде.
- IZN.381: ручка без резьбы.
- IZN.381+K: ручка с матовым анодированным алюминиевым фланцем, с треугольным чёрным указателем.
- IZN.381+FGS: ручка с матовым анодированным алюминиевым фланцем, с чёрной градуировкой (метки и числа).
- FGS 10/40 = 40 меток, нумерация от 0 до 9 увеличивается при повороте ручки по часовой стрелке.
- FGS 10/100 = 100 меток, нумерация от 0 до 9 увеличивается при повороте ручки по часовой стрелке.
Для другой нумерации (см. Градуировки).
Аксессуары
Аксессуары по запросу

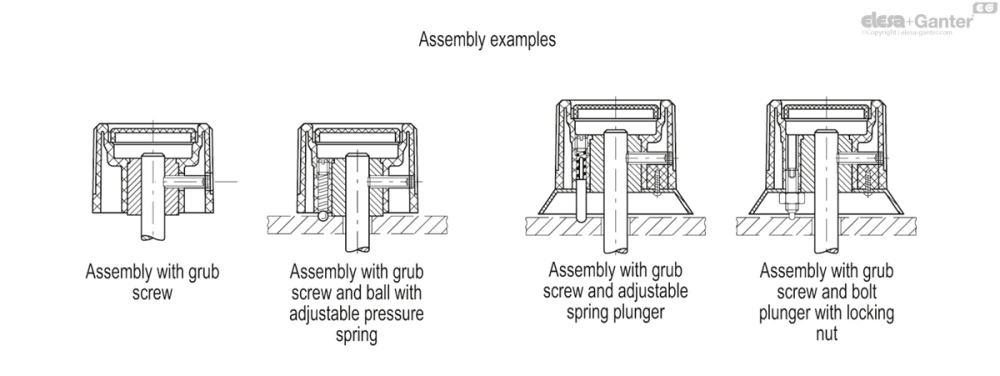

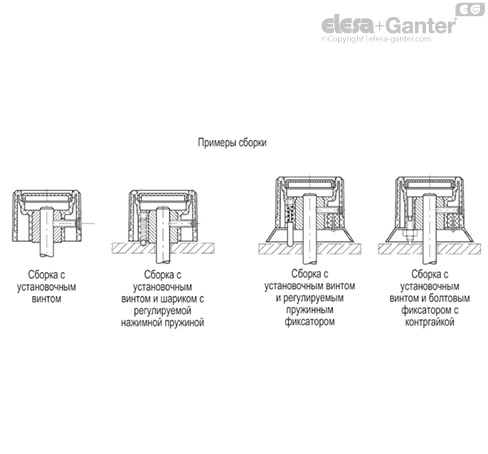

Шарик и пружина для нажимного действия должны быть установлены в монтажное отверстие для ручек диаметром D ≥ 48 мм, имеющихся в наличии только для IZN.381 (см. шарик и пружину MS.).
Регулируя корпус (со сквозным отверстием и резьбой) благодаря наличию предварительно просверленного отверстия в верхней части ручки, можно использовать шарик и пружинные фиксаторы GN 615 (нейтральное исполнение) и болтовые пружинные фиксаторы GN 616 (ручка с фланцем) для калибровки давления позиционного элемента.
