Серия I.618-SOFT

I.618-B-SOFT

Фигурная ручка

Технополимер с покрытием soft-touch

Глухое резьбовое отверстие

Таблица (PDF)

Исполнения серии I.618-SOFT

I.618-B-SOFT

Фигурная ручка

Технополимер с покрытием soft-touch

I.618-N-SOFT

Фигурная ручка

Технополимер с покрытием soft-touch

I.618-B-SOFT

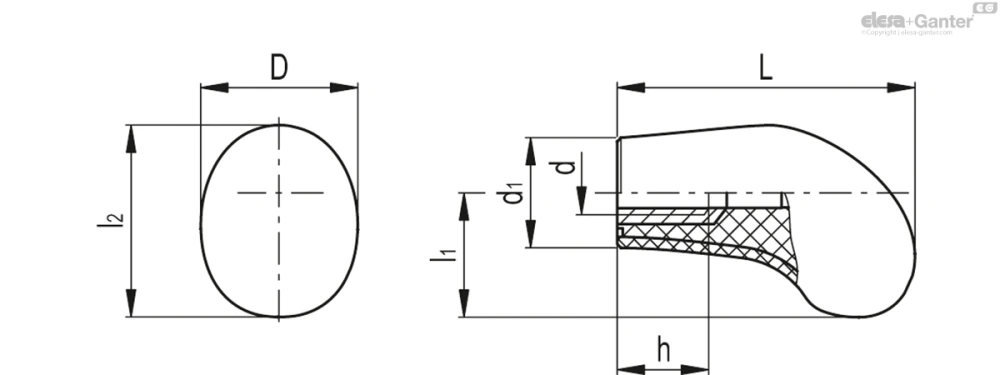

Таблица моделей — Фигурная ручка

Артикул	Описание	D	L	d	d₁	h	l₁	l₂	Вес (г)	В корзину
125541	I.618/80 B-M10-SOFT	43	81.5	M10	30	25	34	52.5	86
125551	I.618/80 B-M12-SOFT	43	81.5	M12	30	20	34	52.5	84

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Технополимер на основе полипропилена (PP), высокая эластичность, с покрытием из «мягкого на ощупь» термопластичного эластомера (TPE), механически и химически связанного, твёрдость по Шору А 70, чёрный цвет, матовая отделка.

Стандартное исполнение

I.618-N-SOFT: гладкое глухое отверстие. Эластичная муфта, запрессованная в сборе на заготовках с допуском h9, не подвержена воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

I.618-B-SOFT: втулка из латуни с глухим резьбовым отверстием. Мы рекомендуем использовать контргайку для крепления ручки в требуемом положении.

Общая информация

Особенности и области применения

Ручка с «мягким на ощупь» покрытием: лучший захват даже при наличии масел, смазки и потных рук.

Особенно подходят для тренажёров, инструментов и машин для садовых работ, грузового транспорта, высокоточных приборов и средств помощи для лиц с ограниченными возможностями.

Инструкции по монтажу

Инструкции по монтажу (I.618-N-SOFT)

Аккуратно установите ручку на слегка скошенный конец вала и максимально продвиньте её вперёд вручную или при помощи пресса. Или же воспользуйтесь пластмассовым или деревянным молотком для нанесения по ручке лёгких, резких ударов до достижения ручкой упора. В данном случае мы рекомендуем установить мягкий материал для смягчения контакта между поверхностями и предотвращения повреждения мягкого покрытия.
