Серия I.222

I.222-N

Конические ручки

Дюропласт

Самоблокирующая втулка

Таблица (PDF)

Исполнения серии I.222

I.222

Конические ручки

Дюропласт

I.222-N

Конические ручки

Дюропласт

I.222-N

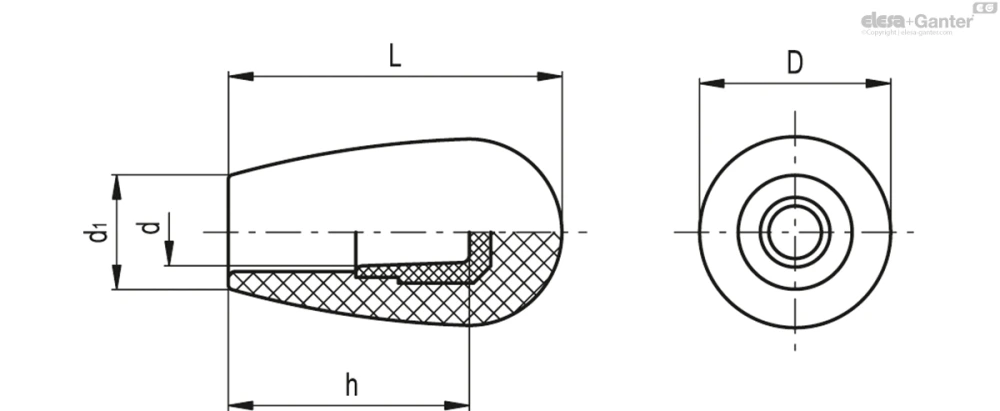

Таблица моделей — Конические ручки

Артикул	Описание	D	L	d	d₁	h	Вес (г)
20911	I.222/25 N-6	15	25	6	12	17	5
21011	I.222/30 N-8	20	31	8	14	21	9
21111	I.222/40 N-10	26	42	10	17	30	19
21211	I.222/55 N-10	33	54	10	20	37	47
21212	I.222/55 N-12	33	54	12	20	40	45
21311	I.222/70 N-14	38	68	14	23	50	66
21411	I.222/90 N-16	41	87	16	25	58	106

3D-модель Технические данные (PDF)

Основные характеристики

Материал

Дюропласт на основе фенольного полимера (ФП), чёрный цвет, глянцевая отделка.

Стандартные исполнения

I.222: резьбовое глухое отверстие.
I.222-N: втулка с автоматической блокировкой из технополимера на основе полиамида (ПА), армированного стекловолокном, глухое отверстие без резьбы. Упругое соединение, сборка с прессовой посадкой на балки из тянутого материала с допуском h9, не подвержено воздействию вибраций и препятствует соскальзыванию ручки (см. Технические данные).

Общая информация

Альтернативные продукты

Для ручек с размерами меньшими или равными I.222/55 мы предлагаем новую серию I.622 и I.622 N с отличными характеристиками и по меньшей цене. Ручки больших размеров (70–90 мм) по техническим причинам доступны только в этой серии (I.222).

Инструкции по использованию

Инструкции по монтажу (I.222-N)

Установите ручку на слегка скошенный торец вала и надавите (насколько возможно) рукой или с помощью небольшого пресса. Также можно плотно установить ручку на место, слегка постукивая по ней пластиковым или деревянным молотком.В этом случае мы настоятельно рекомендуем накрыть ручку тканью или другим мягким материалом для предотвращения возникновения каких-либо повреждений поверхности.
