Зажимные рычаги

НАЖАТЬ для расцепления

Прижимные ручки с резьбовой втулкой

Таблица (PDF)

Исполнения серии GN 99.2

GN 99.2

Зажимные рычаги

НАЖАТЬ для расцепления

GN-99.2

Зажимные рычаги

НАЖАТЬ для расцепления

GN 99.2

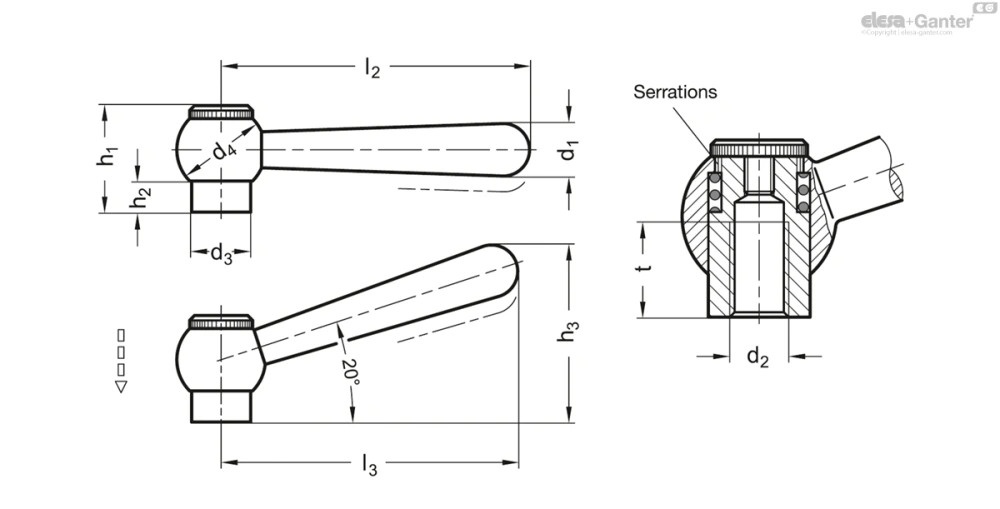

Таблица моделей — Зажимные рычаги

Артикул	d₁	d₂	d₃	d₄	h₁	h₂	h₃≈	l₂	l₃≈	t мин.	Вес (г)
GN 99.2-10-M6-M	10	M 6	13.5	20	25	8	-	63	-	12	61
GN 99.2-10-M8-M	10	M 8	13.5	20	25	8	-	63	-	12	59
GN 99.2-13-M8-M	13	M 8	16	25	29	8	-	80	-	15	122
GN 99.2-13-M10-M	13	M 10	16	25	29	8	-	80	-	15	118
GN 99.2-16-M10-M	16	M 10	19	28	33.5	10.5	-	100	-	18	192
GN 99.2-16-M12-M	16	M 12	19	28	33.5	10.5	-	100	-	18	200
GN 99.2-10-M6-N	10	M 6	13.5	20	25	8	39.5	-	60	12	61
GN 99.2-10-M8-N	10	M 8	13.5	20	25	8	39.5	-	60	12	59
GN 99.2-13-M8-N	13	M 8	16	25	29	8	49.5	-	76	15	122
GN 99.2-13-M10-N	13	M 10	16	25	29	8	49.5	-	76	15	118
GN 99.2-16-M10-N	16	M 10	19	28	33.5	10.5	60.5	-	95	18	192
GN 99.2-16-M12-N	16	M 12	19	28	33.5	10.5	60.5	-	95	18	200

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип M: прямой рычаг

Тип N: угловая ручка

Сталь

чернение

Вариант исполнения с резьбовым стержнем

Класс прочности на разрыв 5.8

Информация

Преимуществом прижимных ручек GN 99.2 является их компактность.

Они идеально подходят для установки в ограниченном пространстве или в строго определённом положении. В отверстие в сферическом основании вкручивается винт, который входит там в зубчатое зацепление.

При нажатии на рукоятку зубчатое зацепление рассоединяется, и можно поменять положение ручки на более удобное. При отпускании ручки зубчатое зацепление автоматически восстанавливается.

Если необходимо исключить вращение на 360°, после расцепления вставку можно слегка вкрутить внутрь (для этого в винте с насечкой предусмотрено отверстие).
