Серия GN 927.7
GN 927.7-A
Прижимные ручки с эксцентриковым кулачком
Нержавеющая сталь, с внутренней резьбой / с резьбовым стержнем
со внутренней резьбой, пластиковая контактная пластина
Исполнения серии GN 927.7
GN 927.7-A
Прижимные ручки с эксцентриковым кулачком
Нержавеющая сталь, с внутренней резьбой / с резьбовым стержнем
GN 927.7-B
Прижимные ручки с эксцентриковым кулачком
Нержавеющая сталь, с внутренней резьбой / с резьбовым стержнем
GN-927.7-A
Прижимные ручки с эксцентриковым кулачком
Нержавеющая сталь, с внутренней резьбой / с резьбовым стержнем
GN-927.7-B
Прижимные ручки с эксцентриковым кулачком
Нержавеющая сталь, с внутренней резьбой / с резьбовым стержнем
Изображения
Схемы

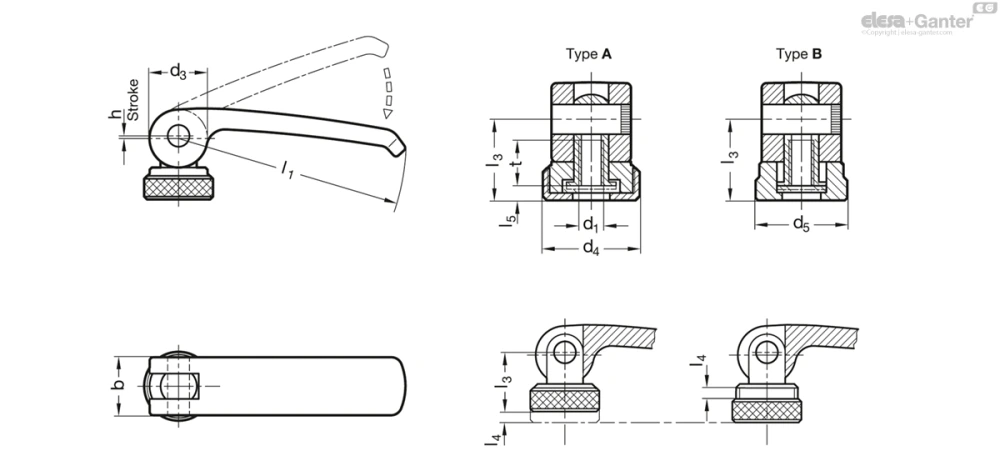

GN 927.7-A
Таблица моделей — Прижимные ручки с эксцентриковым кулачком
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 927.7-44-M4-A | 44 | M 4 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 8 | 30 | |
| GN 927.7-44-M5-A | 44 | M 5 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 8 | 30 | |
| GN 927.7-63-M5-A | 63 | M 5 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 10 | 65 | |
| GN 927.7-63-M6-A | 63 | M 6 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 10 | 65 | |
| GN 927.7-82-M6-A | 82 | M 6 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 12 | 129 | |
| GN 927.7-82-M8-A | 82 | M 8 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 12 | 128 | |
| GN 927.7-101-M8-A | 101 | M 8 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 15 | 250 | |
| GN 927.7-101-M10-A | 101 | M 10 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 15 | 230 |
Характеристики
Типы
- Тип A: пластиковая контактная пластина с установочной гайкой
- Тип B: пластиковая контактная пластина без установочной гайки
Рычажок
Закалённая нержавеющая сталь AISI CF-8
Штифт
Нержавеющая сталь AISI 303
химически никелированный
прижимная гайка / прижимной винт
Нержавеющая сталь AISI 303
Установочная гайка только тип A
Нержавеющая сталь AISI 303
химически никелированный
Контактная пластина
Нержавеющая сталь AISI 431
Закалённая
Информация
Прижимные ручки GN 927.7 с эксцентриковым кулачком используются для быстрого прижатия и высвобождения. В отличие от ручек с резьбовыми соединениями, у этих ручек усилие прижатия создаётся без крутящего момента.
Конструкция ручек обеспечивает защиту от превышения максимального усилия при нажатии. При условии соблюдения порядка правильной сборки и установки не остается компонентов в свободном положении.
Преимущества ручек типа A:
Расстояние между шарниром и поверхностью регулируется с помощью резьбы с частым шагом, что позволяет с лёгкостью достигать максимального усилия прижатия. Кроме того, можно регулировать положение ручки относительно оси прижимного элемента.
По запросу
- Прижимная поверхность без смазки
Техническая информация
Конструктивные особенности (тип A)
Примеры применения
Вопрос о продукции
Спросите о серии GN 927.7-A — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
