Серия GN 927.2
GN-927.2-A
Прижимные ручки с эксцентриковым кулачком
Ручка из стали, пластиковая контактная пластина, с внутренней резьбой / с резьбовым стержнем
c резьбовым стержнем, стальная контактная пластина
Исполнения серии GN 927.2
GN 927.2-A
Прижимные ручки с эксцентриковым кулачком
Ручка из стали, пластиковая контактная пластина, с внутренней резьбой / с резьбовым стержнем
GN 927.2-B
Прижимные ручки с эксцентриковым кулачком
Ручка из стали, пластиковая контактная пластина, с внутренней резьбой / с резьбовым стержнем

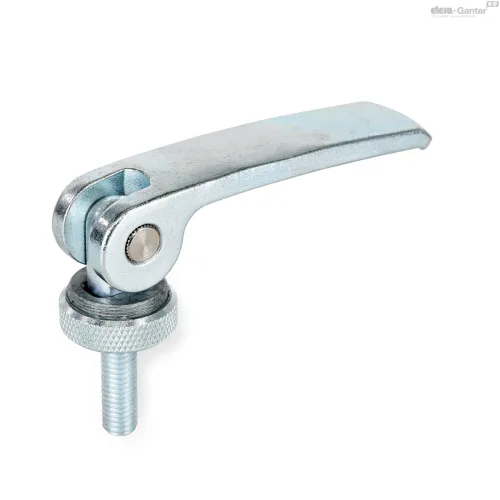

GN-927.2-A
Прижимные ручки с эксцентриковым кулачком
Ручка из стали, пластиковая контактная пластина, с внутренней резьбой / с резьбовым стержнем
GN-927.2-B
Прижимные ручки с эксцентриковым кулачком
Ручка из стали, пластиковая контактная пластина, с внутренней резьбой / с резьбовым стержнем
Изображения
Схемы
GN-927.2-A
Таблица моделей — Прижимные ручки с эксцентриковым кулачком
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 927.2-44-M4-12-A-Z | 44 | M 4 | 12 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 32 | |
| GN 927.2-44-M4-16-A-Z | 44 | M 4 | 16 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 32 | |
| GN 927.2-44-M4-20-A-Z | 44 | M 4 | 20 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 32 | |
| GN 927.2-44-M4-25-A-Z | 44 | M 4 | 25 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 32 | |
| GN 927.2-44-M4-30-A-Z | 44 | M 4 | 30 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 32 | |
| GN 927.2-44-M5-12-A-Z | 44 | M 5 | 12 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-44-M5-16-A-Z | 44 | M 5 | 16 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-44-M5-20-A-Z | 44 | M 5 | 20 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-44-M5-25-A-Z | 44 | M 5 | 25 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-44-M5-30-A-Z | 44 | M 5 | 30 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-44-M5-35-A-Z | 44 | M 5 | 35 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-44-M5-40-A-Z | 44 | M 5 | 40 | 12 | 12 | 15 | 0.5 | 13.2 | 2 | 2.2 | 33 | |
| GN 927.2-63-M5-16-A-Z | 63 | M 5 | 16 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M5-20-A-Z | 63 | M 5 | 20 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M5-25-A-Z | 63 | M 5 | 25 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M5-30-A-Z | 63 | M 5 | 30 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M5-35-A-Z | 63 | M 5 | 35 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M5-40-A-Z | 63 | M 5 | 40 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M5-50-A-Z | 63 | M 5 | 50 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 70 | |
| GN 927.2-63-M6-16-A-Z | 63 | M 6 | 16 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-63-M6-20-A-Z | 63 | M 6 | 20 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-63-M6-25-A-Z | 63 | M 6 | 25 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-63-M6-30-A-Z | 63 | M 6 | 30 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-63-M6-35-A-Z | 63 | M 6 | 35 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-63-M6-40-A-Z | 63 | M 6 | 40 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-63-M6-50-A-Z | 63 | M 6 | 50 | 16 | 16 | 19 | 0.75 | 16.3 | 2.5 | 3 | 72 | |
| GN 927.2-82-M6-20-A-Z | 82 | M 6 | 20 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 137 | |
| GN 927.2-82-M6-25-A-Z | 82 | M 6 | 25 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 137 | |
| GN 927.2-82-M6-30-A-Z | 82 | M 6 | 30 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 137 | |
| GN 927.2-82-M6-35-A-Z | 82 | M 6 | 35 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 137 | |
| GN 927.2-82-M6-40-A-Z | 82 | M 6 | 40 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 137 | |
| GN 927.2-82-M6-50-A-Z | 82 | M 6 | 50 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 137 | |
| GN 927.2-82-M6-60-A-Z | 82 | M 6 | 60 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-20-A-Z | 82 | M 8 | 20 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-25-A-Z | 82 | M 8 | 25 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-30-A-Z | 82 | M 8 | 30 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-35-A-Z | 82 | M 8 | 35 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-40-A-Z | 82 | M 8 | 40 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-50-A-Z | 82 | M 8 | 50 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-82-M8-60-A-Z | 82 | M 8 | 60 | 20 | 20 | 25 | 1 | 19.5 | 3 | 3.7 | 142 | |
| GN 927.2-101-M8-20-A-Z | 101 | M 8 | 20 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M8-25-A-Z | 101 | M 8 | 25 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M8-30-A-Z | 101 | M 8 | 30 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M8-35-A-Z | 101 | M 8 | 35 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M8-40-A-Z | 101 | M 8 | 40 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M8-50-A-Z | 101 | M 8 | 50 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M8-60-A-Z | 101 | M 8 | 60 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 266 | |
| GN 927.2-101-M10-20-A-Z | 101 | M 10 | 20 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 270 | |
| GN 927.2-101-M10-25-A-Z | 101 | M 10 | 25 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 270 | |
| GN 927.2-101-M10-30-A-Z | 101 | M 10 | 30 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 270 | |
| GN 927.2-101-M10-35-A-Z | 101 | M 10 | 35 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 270 | |
| GN 927.2-101-M10-40-A-Z | 101 | M 10 | 40 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 270 | |
| GN 927.2-101-M10-50-A-Z | 101 | M 10 | 50 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 270 | |
| GN 927.2-101-M10-60-A-Z | 101 | M 10 | 60 | 25 | 26 | 30 | 1.5 | 25.3 | 4 | 4.8 | 280 |
Характеристики
Типы
- Тип A: стальная контактная пластина с установочной гайкой
- Тип B: стальная контактная пластина без установочной гайки
Рычажок
Прецизионное литьё из стали
Оцинкованный, синий пассивированный Z
Штифт
Нержавеющая сталь AISI 303
химически никелированный
прижимная гайка / прижимной винт
Сталь
Оцинкованная, воронёная пассивированная
Установочная гайка только тип A
Сталь
Оцинкованная, воронёная пассивированная
Контактная пластина
Сталь
- С цинковым чешуйчатым покрытием
- Науглероженная
Информация
Прижимные ручки GN 927.2 с эксцентриковым кулачком используются для быстрого прижатия и высвобождения. В отличие от ручек с резьбовыми соединениями, у этих ручек усилие прижатия создаётся без крутящего момента.
Конструкция ручек обеспечивает защиту от превышения максимального усилия при нажатии. При условии соблюдения порядка правильной сборки и установки не остается компонентов в свободном положении.
Преимущества ручек типа A:
Расстояние между шарниром и поверхностью регулируется с помощью резьбы с частым шагом, что позволяет с лёгкостью достигать максимального усилия прижатия. Кроме того, можно регулировать положение ручки относительно оси прижимного элемента.
По запросу
- Прижимная поверхность без смазки
- другие варианты отделки
Техническая информация
Конструктивные особенности (тип A)
Примеры применения
