Серия GN 9234

GN 9234-RU

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

с вращающейся выдвижной ручкой

Таблица (PDF)

Исполнения серии GN 9234

GN 9234-A

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

GN 9234-R

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

GN 9234-RU

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

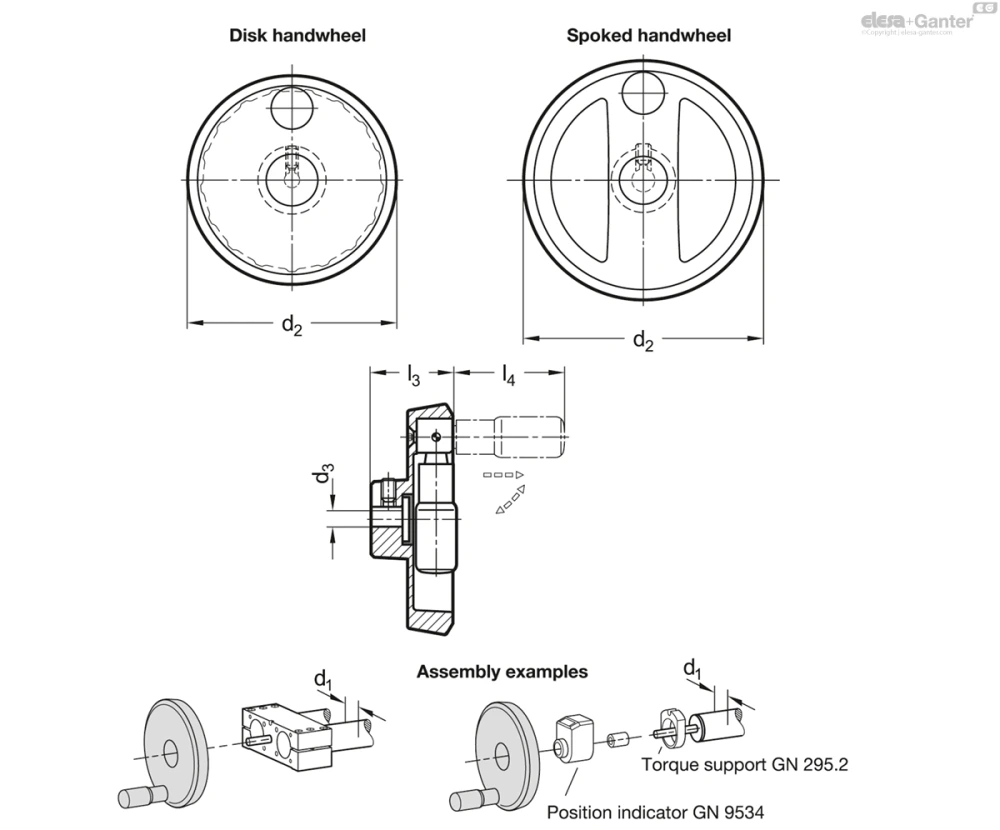

GN 9234-RU

Таблица моделей — Маховики

Артикул	d₁	d_2Disk handwheel	d_2Spoked handwheel	d_3H7 Bore	l₃≈	l₄≈	Ø Рукоятка GN 798.3	Вес (г)
GN 9234-25-100-RU-SW	25	100	-	8	39	56.5	18	245
GN 9234-30-100-RU-SW	30	100	-	8	39	56.5	18	260
GN 9234-40-100-RU-SW	40	100	-	12	39	56.5	18	305
GN 9234-40-125-RU-SW	40	-	125	12	45	60.5	22	461
GN 9234-50-140-RU-SW	50	-	140	12	47	75.5	24	609
GN 9234-60-160-RU-SW	60	-	160	14	48	75.5	24	729

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без ручки

Тип R: с вращающейся ручкой

Тип RU: с вращающейся выдвижной ручкой

Литьё алюминия под давлением

Механически обработанная втулка

Обточенный обод

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Концентричность и допуск по осевому биению обода < 0,4

Вращающиеся ручки GN 798.2 / Откидные ручки GN 798.3 / вращающиеся цилиндрические ручки GN 599.5

Информация

Маховики GN 9234 предназначены для использования с линейными приводами и спроектированы в виде диска или маховиков со спицами в зависимости от размера.

Применяемый крутящий момент передаётся посредством параллельной шпонки, и маховик крепится аксиально при помощи поставляемого установочного винта. Маховики можно заказать без ручек, с вращающимися ручками или с вращающимися выдвижными ручками.
