Серия GN 131.2

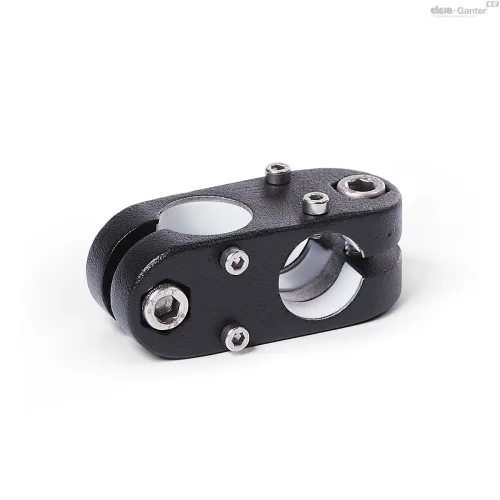

GN 131.2-AL

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

Алюминий

Таблица (PDF)

Исполнения серии GN 131.2

GN 131.2-AL

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

GN 131.2-NI

Двусторонние зажимы линейного привода

Алюминий / Нержавеющая сталь, для двухосевой системы

GN 131.2-AL

Таблица моделей — Двусторонние зажимы линейного привода

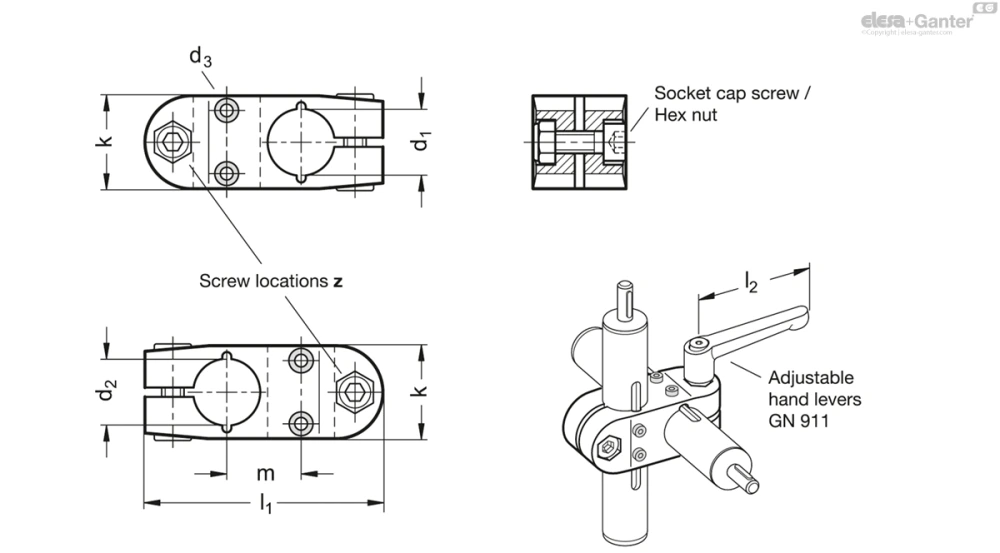

Артикул	d₁- d2without sleeve bearing	d₁- d2with sleeve bearing	d_3Mounting screwson the drive key	k Длина зажимная	l₁	m	z Расположение винтов	Рекомендуемый вспомогательный ручной рычаг GN 911 для z l2	Вес (г)	В корзину
GN 131.2-B18-B18-2-SW	B 18 - B 18	-	M 3	25	64	20	M6-20	45 \| 63	62
GN 131.2-G18-G18-2-SW	-	G 18 - G 18	M 3	25	64	20	M6-20	45 \| 63	62

3D-модель Технические данные (PDF)

Характеристики

Идентификационный номер

№ 2: с двумя зажимными винтами из нержавеющей стали DIN 912

Алюминий

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Нержавеющая сталь AISI CF-8 NI

матовая отделка, дробеструйная обработка

только c втулочным подшипником

Втулочный подшипник

Пластик (ПТФЭ)

Винт с головкой под торцевой ключ DIN 912

Нержавеющая сталь AISI 304

Шестигранные гайки DIN 985

Нержавеющая сталь AISI 304

Самоблокирующиеся при помощи полиамидного кольца

Информация

Двусторонние зажимы линейного привода GN 131.2 основаны на двусторонних соединительных зажимах. Предусмотренные дополнительно монтажные отверстия используются для соединения со шпонкой линейного привода. Отверстия с обозначением «G» оснащены втулочными подшипниками.

При расположении винтов z зазор отверстий направляющей d₁ / d₂ можно регулировать, или зажимы линейного привода можно зажать после регулировки.

Для зажима без использования инструментов можно заменить винты с головкой под шестигранный ключ на соответствующие ручки GN 911 /GN 911.3 перечисленные в таблице в качестве принадлежностей.
