Серия GN 9234

GN 9234-A

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

Без ручки

Таблица (PDF)

Исполнения серии GN 9234

GN 9234-A

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

GN 9234-R

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

GN 9234-RU

Маховики

Алюминий, пластиковое покрытие, для линейных приводов

GN 9234-A

Таблица моделей — Маховики

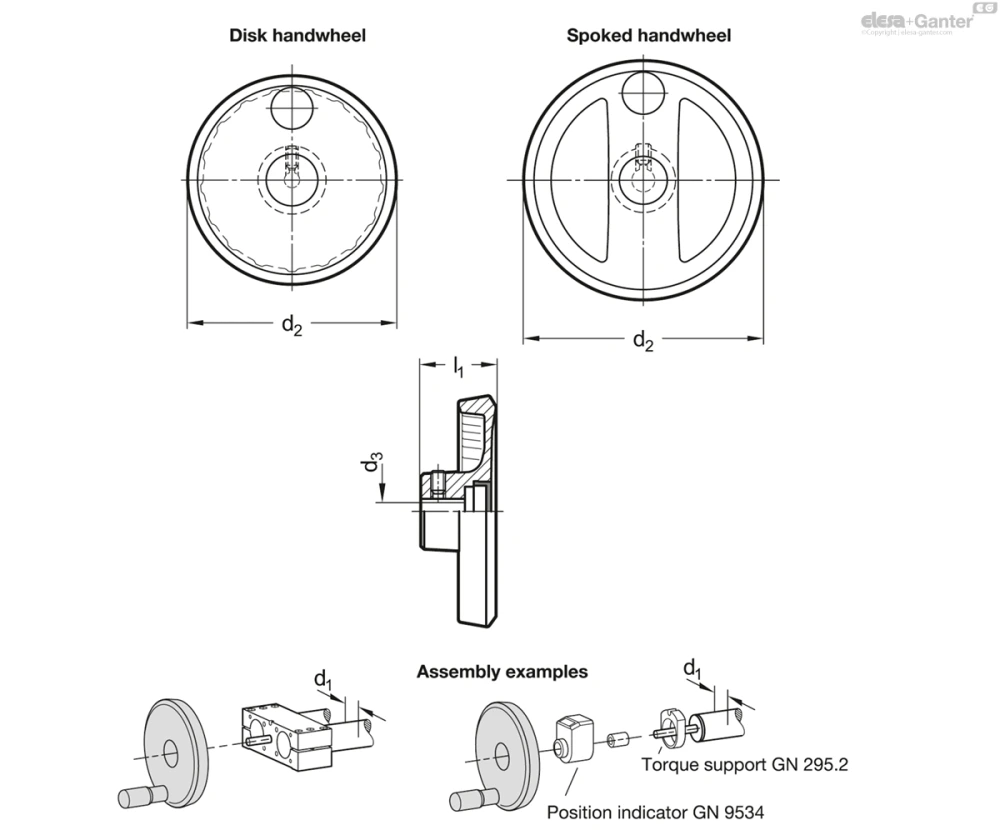

Артикул	d₁	d_2Disk handwheel	d_2Spoked handwheel	d_3H7 Bore	l₁≈	Вес (г)
GN 9234-18-50-A-SW	18	50	-	6	26	66
GN 9234-18-80-A-SW	18	80	-	6	26	105
GN 9234-25-63-A-SW	25	63	-	8	27	80
GN 9234-25-100-A-SW	25	100	-	8	30	130
GN 9234-30-63-A-SW	30	63	-	8	27	104
GN 9234-30-100-A-SW	30	100	-	8	30	158
GN 9234-40-100-A-SW	40	100	-	12	30	155
GN 9234-40-125-A-SW	40	-	125	12	33.5	260
GN 9234-50-140-A-SW	50	-	140	12	36.5	351
GN 9234-60-160-A-SW	60	-	160	14	39.5	491

3D-модель Технические данные (PDF)

Характеристики

Типы

Тип A: без ручки

Тип R: с вращающейся ручкой

Тип RU: с вращающейся выдвижной ручкой

Литьё алюминия под давлением

Механически обработанная втулка

Обточенный обод

С пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Концентричность и допуск по осевому биению обода < 0,4

Вращающиеся ручки GN 798.2 / Откидные ручки GN 798.3 / вращающиеся цилиндрические ручки GN 599.5

Информация

Маховики GN 9234 предназначены для использования с линейными приводами и спроектированы в виде диска или маховиков со спицами в зависимости от размера.

Применяемый крутящий момент передаётся посредством параллельной шпонки, и маховик крепится аксиально при помощи поставляемого установочного винта. Маховики можно заказать без ручек, с вращающимися ручками или с вращающимися выдвижными ручками.
