Опускающиеся пластины

для клиновых захватов GN 920.1, сталь

Таблица (PDF)

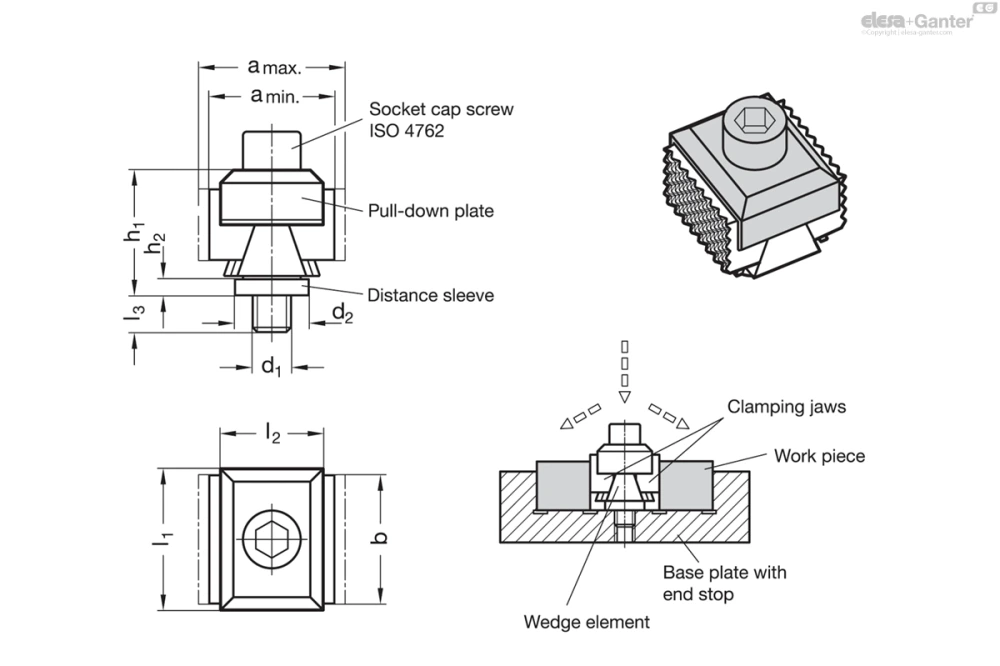

GN 920.2

Таблица моделей — Опускающиеся пластины

Артикул	l₁	l₂	d₁	a макс. Тип GA Тип GL	a мин. Тип GA Тип GL	a макс. Тип RF	a мин. Тип RF	b	d₂Ø	h₁≈	h₂	l_3max.	Для клиновых захватов GN 920.1 с: d	для клиновых захватов GN 920.1\|с: b	Вес (г)
GN 920.2-25-32-M8	25	32	M 8	44.5	39.5	39.5	34.5	21	18	27.5	4	7.5	M 8	21	60
GN 920.2-29-32-M8	29	32	M 8	44.5	39.5	39.5	34.5	25	18	27.5	4	7.5	M 8	25	76
GN 920.2-36-32-M8	36	32	M 8	44.5	39.5	39.5	34.5	32	18	27.5	4	7.5	M 8	32	84
GN 920.2-44-32-M8	44	32	M 8	44.5	39.5	39.5	34.5	40	18	27.5	4	7.5	M 8	40	92
GN 920.2-44-32-M12	44	32	M 12	45.5	40	45.5	40	40	23	38	5	11.5	M 12	40	156
GN 920.2-54-32-M8	54	32	M 8	44.5	39.5	39.5	34.5	50	18	27.5	4	7.5	M 8	50	90
GN 920.2-54-32-M12	54	32	M 12	45.5	40	45.5	40	50	23	38	5	11.5	M 12	50	170

3D-модель Технические данные (PDF)

Характеристики

Пластина

Сталь

Чернение

Винт с головкой под торцевой ключ ISO 4762

Сталь

Распорная втулка

Сталь

Информация

Опускающиеся пластины GN 920.2 обеспечивают простую фиксацию клиновых зажимов GN 920.1 с выталкивающим эффектом.

В комплект входит винт с головкой под торцевой ключ ISO 4762 и дистанционная втулка.

Информация по технике безопасности

В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию или предоставляется в цифровом виде на странице изделия по адресу elesa-ganter.com.
