Серия GN 9192.2
GN 9192.2
Позиционное кольцо
для зажимов, поджимаемых вниз, GN 9192
Позиционное кольцо
Изображения
Схемы

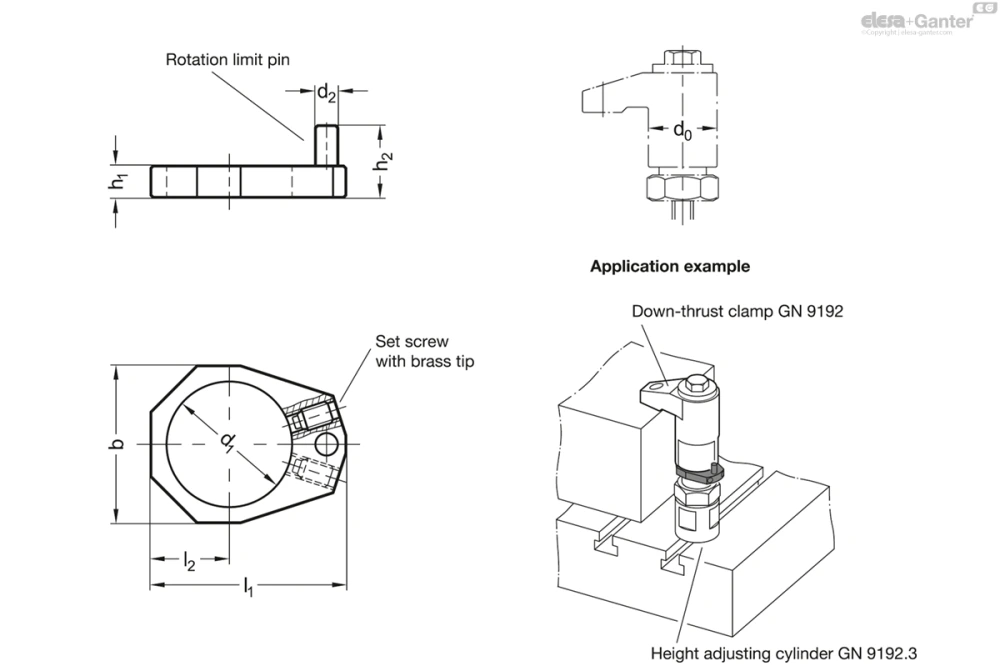

GN 9192.2
Таблица моделей — Позиционное кольцо
| Артикул | d0GN 9192 | d1 | h1 | b | d2 | h2 | l1 | l2 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|
| GN 9192.2-28-7 | 40 | 28 | 7 | 35 | 5 | 16 | 43.5 | 17.5 | 32 |
Характеристики
Сталь
Чернёная
Установочные винты
- Сталь, чернение
- Латунный наконечник
Информация
Позиционные кольца GN 9192.2 ограничивают диапазон вращения зажимов, поджимаемых вниз, GN 9192 до 110° влево или вправо через позиционный штифт. Положение кольца можно отрегулировать для гарантированного достижения положения зажима, когда зажим вращается по позиционному штифту.
Позиционное кольцо крепится двумя установочными винтами. Ход зажима, поджимаемого вниз, уменьшается на высоту h1 позиционного кольца.
