Серия GN 919
GN 919
Втулки с эксцентриковым кулачком
Сталь
Втулки с эксцентриковым кулачком
Изображения
Схемы

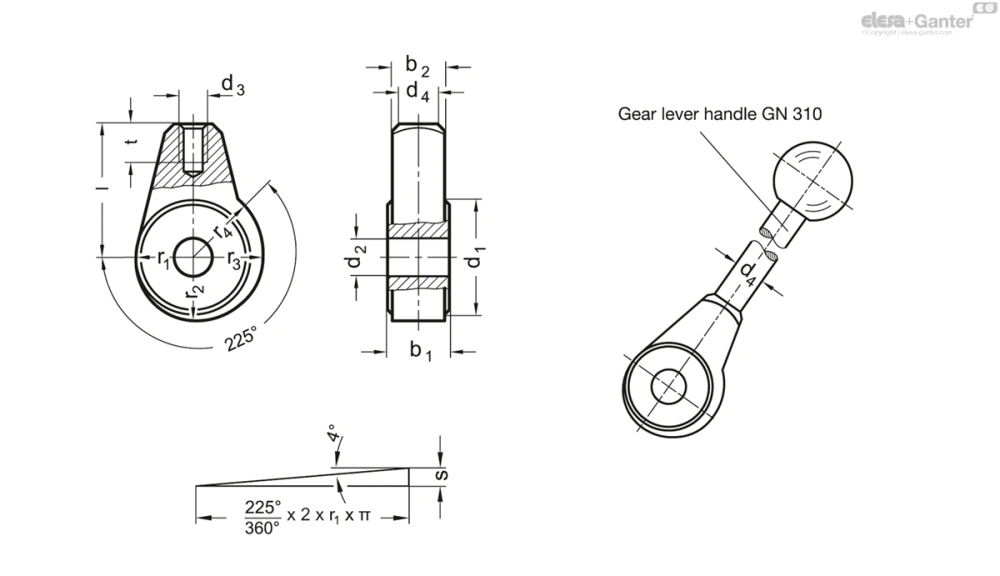

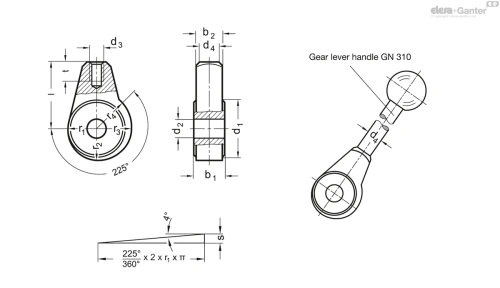

GN 919
Таблица моделей — Втулки с эксцентриковым кулачком
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 919-24-B8 | 24 | B 8 | 13 | 11 | M 6 | 8 | 28 | 12 | 13.32 | 14.64 | 15.3 | 3.3 | 9 | 59 | |
| GN 919-30-B10 | 30 | B 10 | 15 | 13 | M 8 | 10 | 32 | 15 | 16.65 | 18.3 | 19.12 | 4.1 | 12 | 100 | |
| GN 919-35-B12 | 35 | B 12 | 17 | 15 | M 10 | 12 | 36 | 17.5 | 19.42 | 21.34 | 22.31 | 4.8 | 15 | 150 |
Характеристики
Сталь
- Спечённая сталь
- Науглероженная
- EHT 0,2 до 0,4 мм
- Гладкий
Информация
Втулки с эксцентриковым кулачком GN 919 используются для регулировки и зажима. Обычно они используются вместе с рукояткой рычага переключения передач GN 310.
Кулачок имеет то преимущество, что сила зажима остаётся постоянной в любом положении его хода. Кроме того, он является самофиксирующимся.
Ступенчатые болты с цилиндрической головкой GN 732.1 можно использовать в качестве шейки оси опорного подшипника.
Принадлежности
Техническая информация
Вопрос о продукции
Спросите о серии GN 919 — ответим на указанную почту. Вопрос попадёт менеджеру вместе с артикулом, повторять его не нужно.
