Серия GN 917.1
GN 917.1
Двойные кулачковые рычаги из нержавеющей стали
Двойные кулачковые рычаги из нержавеющей стали
Изображения

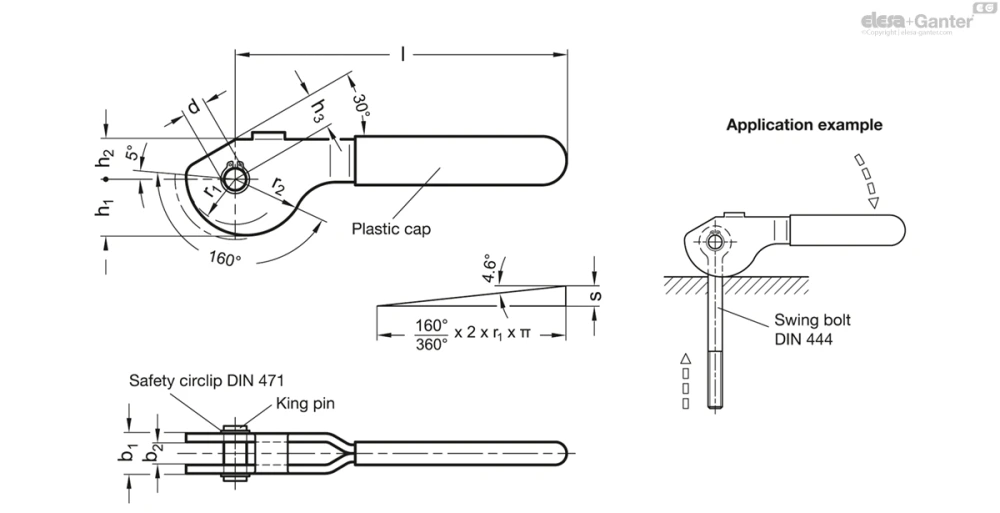

Схемы
GN 917.1
Таблица моделей — Двойные кулачковые рычаги из нержавеющей стали
| Артикул |
|
|
|
|
|
|
|
|
|
|
|
|
3D | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 917.1-8-13 | 8 | 13 | 9 | 19.54 | 14 | 12 | 114 | 17.2 | 21.07 | 3.87 | 9.07 | 86 | ||
| GN 917.1-10-17 | 10 | 17 | 12 | 24.54 | 17 | 15 | 138 | 21.6 | 26.45 | 4.85 | 11.45 | 165 | ||
| GN 917.1-12-20 | 12 | 20 | 14 | 31.81 | 21 | 18 | 157 | 28 | 34.29 | 6.29 | 16.29 | 280 |
Характеристики
Нержавеющая сталь AISI 304
обработанный дробеструйной машиной
Центральная цапфа
Нержавеющая сталь AISI 420
закалённый
Пружинное кольцо
Нержавеющая сталь AISI 301
Пластиковая крышка
- красный цвет, маслостойкий
- термостойкость до 60 °C
Информация
Двойные кулачковые рычаги GN 917.1 используются для позиционирования и зажима. Эксцентриковый кулачок имеет преимущество того, что сила зажима остаётся постоянной в любом положении его хода и, кроме того, он является самофиксирующимся.
Размер b2 соответствует размеру головки откидных болтов DIN 444 и лепестковых гаек GN 444.2 соответственно.
