Серия GN 917
GN 917
Двойные кулачковые рычаги
Двойные кулачковые рычаги
Изображения

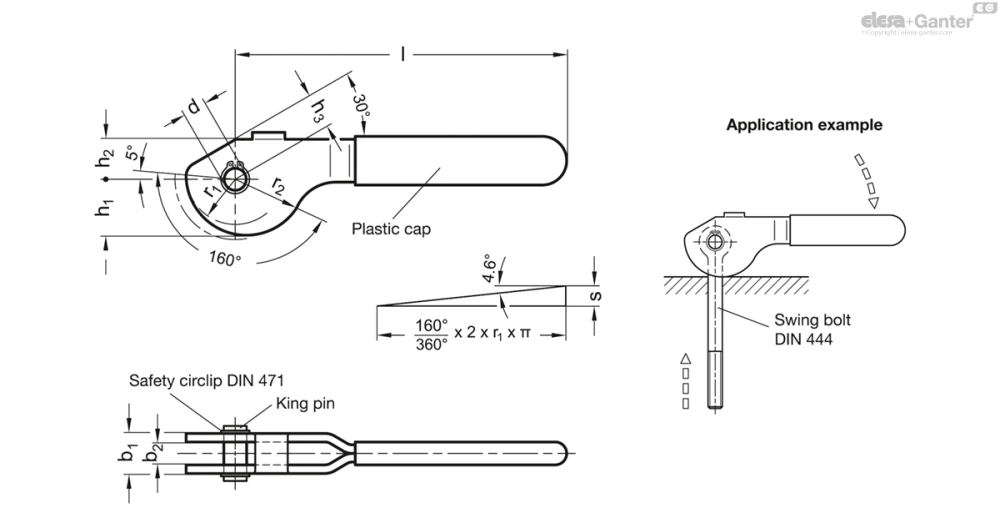

Схемы
GN 917
Таблица моделей — Двойные кулачковые рычаги
| Артикул | d | b1 | b2 | h1 | h2 | h3 | l | r1 | r2 | s | r2-h3 | Вес (г) | В корзину |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 917-8-13 | 8 | 13 | 9 | 19.54 | 14 | 12 | 114 | 17.2 | 21.07 | 3.87 | 9.07 | 85 |
Характеристики
Сталь
- ST 52-3 / Немецкий материал No. 1.0570
- чернение
Центральная цапфа
Нержавеющая сталь AISI 420
закалённый
Пружинное кольцо
Нержавеющая сталь AISI 301
Пластиковая крышка
- красный цвет, маслостойкий
- термостойкость до 60 °C
Информация
Двойные кулачковые рычаги GN 917 используются для позиционирования и зажима. Эксцентриковый кулачок имеет преимущество того, что сила зажима остаётся постоянной в любом положении его хода и, кроме того, он является самофиксирующимся.
Размер b2 соответствует размеру головки откидных болтов DIN 444 и лепестковых гаек GN 444.2 соответственно.
